前 言

本文件按照GB/T 1.1—2020《標準化工作導則 第1部分：標準化文件的結構和起草規則》的規定起草。

本文件代替DB37/T 2366—2013《回彈法檢測混凝土抗壓強度技術規程》，與DB37/T 2366―2013相比，除結構調整和編輯性改動外，主要技術變化如下：

a) 刪除了術語中：工程質量檢測（見 2013 年版的 3.9）、結構性能檢測（見 2013 年版的 3.10）、復檢（見 2013 年版的 3.11）、重新檢測（見 2013 年版的 3.13）；

b) 更改了表 3 中注 1、注 2、注 3 的內容（見 6.1.4 表 3，2013 版的 6.1.4 表 3）；

c) 更改了測區布置要求，減少測區最小數量，增加測區間距要求（見 6.1.5，2013 年版的 6.1.5）；

d) 增加了裝配結構預制構件測區布置要求（見 6.1.5）；

e) 更改了每個測區回彈測點數（見 6.2.1，2013 年版的 6.2.1）；

f) 更改了碳化深度值測量方法（見 6.3.1.2，2013 年版的 6.3.1.2），方便實際操作；

g) 更改了碳化深度值取值（見 6.3.2，2013 年版的 6.3.2）；

h) 更改了采用 M225 型回彈儀檢測塑性混凝土測強曲線及相關附錄表（見 7.4.1.2 公式（6），2013 年版的 7.4.1.2 公式（6））；

i) 更改了采用M225型回彈儀檢測泵送混凝土測強曲線（見7.4.2.2公式（7），2013年版的7.4.2.2公式（7））；

j) 更改了按批抽樣檢測變異系數限值（見 8.3 表 4，2013 年版的 8.3 表 4）；

k) 刪除異常構件重新組批要求（見 2013 年版的 8.5.2、8.5.3）；

l) 更改了泵送混凝土 M225 型回彈儀不同澆筑面上回彈值的修正值及相關附錄表（見附錄 C，2013年版的附錄 C）。

請注意本文件的某些內容可能涉及專利。本文件的發布機構不承擔識別專利的責任。

本文件由山東省住房和城鄉建設廳提出、歸口并組織實施。

本文件所代替標準的歷次版本發布情況為：

——1999 年首次發布為 DBJ 14―BG4―99，2004 年第一次修訂，2013 年第二次修訂；

——本次為第三次修訂。

引 言

為規范山東地區回彈法檢測混凝土抗壓強度的方法，保證檢測精度，根據山東省市場監督管理局《山東省市場監督管理局關于公布2020年度地方標準復審結果的通知》（魯市監通告[2020]71號），山東省建筑科學研究院有限公司會同有關單位經調查研究，認真總結實踐經驗，參考國家有關標準，并廣泛征求意見，起草了本文件。

地方標準編制說明

一、起草單位

《回彈法檢測混凝土抗壓強度技術規程》主要起草單位為：山東省建筑科學研究院有限公司、天元建設集團有限公司；參與起草單位為：山東省建筑工程質量檢驗檢測中心有限公司、煙臺市建設工程質量和安全監督站、日照建信工程檢測有限公司、高密市宏信建設工程質量檢測有限公司、山東華邦建設集團有限公司、山東圣澤建設有限公司、山東省公路檢測中心、山東省舜泰工程檢測鑒定集團有限公司、山東省樂陵市回彈儀廠、山東魯勘工程檢測鑒定有限公司、日照經濟技術開發區建設質量監督站、山東建科特種建筑工程技術中心有限公司。

二、起草人

崔士起、孔旭文、孫建東、崔瓏、郭鵬飛、林世樂、李愛強、劉強、劉曉東、趙晶、馬樂泉、孔凡西、張平、張金玲、毛亮亮、劉平、董吉德、孫亮強、亓樹文、孫家宏、彭曉慶、陳 剛、毛培潤、王樹森、劉輝生、王峰、劉廣鈳、王艷紅、王瑞斌、馬炳帥、李振海、王帥、馬林、范偉、王安吉、張國玲、高曉娟、常文斌、耿婷婷

本規程由山東省住房和城鄉建設廳負責管理，由山東省建筑科學研究院有限公司負責具體技術內容的解釋。執行過程中如有意見或建議，請反饋至山東省建筑科學研究院有限公司（地址：山東省濟南市天橋區無影山路 29 號，郵編： 250031 ， 聯系電話 ： 0531-85595207 ， e-mail ： jiegoufengyuan@vip.163.com），以供今后修訂時參考。

1 范圍

本文件規定了回彈法檢測混凝土抗壓強度的術語、定義、回彈儀技術要求、檢測技術、測強曲線和檢測數據分析處理。

本文件適用于采用回彈法進行建筑結構中普通混凝土抗壓強度檢測。需要推定新建工程或既有建筑的混凝土強度時參照執行。

2 規范性引用文件

下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中，注日期的引用文件，僅該日期對應的版本適用于本文件；不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

GB 175 通用硅酸鹽水泥

GB/T 4883 數據的統計處理和解釋 正態樣本離群值的判斷和處理

GB/T 9138 回彈儀

GB/T 50081 混凝土物理力學性能試驗方法標準

JGJ 52 普通混凝土用砂、石質量及檢驗方法標準

JGJ 63 混凝土用水標準

JJG 817 回彈儀檢定規程

DB37/T 2368 鉆芯法檢測混凝土抗壓強度技術規程

3 術語和定義

下列術語和定義適用于本文件。

3.1回彈法 rebound method

通過檢測結構或構件混凝土的回彈值及有關參數來推定該結構或構件混凝土抗壓強度的方法。

3.2普通混凝土 ordinary concrete

由水泥、砂、石、外加劑、摻合料和水配制的干表觀密度為2 000 kg/m³～2 800 kg/m³的混凝土。

[來源：JGJ/T 55—2011，2.1.1］

3.3塑性混凝土 plastic concrete

拌合物坍落度為10 mm～90 mm的混凝土。

[來源：JGJ/T 55-2011，2.1.3］

3.4泵送混凝土 pump concrete

可在施工現場通過壓力泵及輸送管道進行澆筑的混凝土。

[來源：JGJ/T 55－2011，2.1.9]

3.5高強混凝土 high strength concrete

強度等級不低于C60的混凝土。

[來源：JGJ/T 55—2011，2.1.8］

3.6檢測批 inspection lot

混凝土強度等級相同，原材料、配合比、成型工藝、養護條件基本一致且齡期相近的同種類構件構成的檢測對象。

3.7按批抽樣檢測 batch sampling inspection

從檢測批（3.6）中抽取樣本，通過對樣本的測試確定該檢測批（3.6）質量的檢測方法。

[來源：GB/T 50344—2019，2.1.3］

3.8隨機抽樣 random sampling

從檢測批（3.6）中抽取樣本單位，每個樣本單位被抽取的可能性都相等的抽樣方式。

3.9推定區間 interval estimation

由樣本數量、置信水平和分位值確定的混凝土強度推定值（3.11）的置信區間。

3.10測區強度換算值 conversion strength of testing zone

由構件回彈值等參數通過測強曲線計算得到的混凝土抗壓強度值。

注：相當于被測構件的測區在所處條件及齡期下，邊長為150 mm立方體試塊的抗壓強度值。

3.11強度推定值 estimated strength

相當于強度換算值總體分布中保證率不低于95 %的強度值。

4 符號

5 回彈儀

5.1基本要求

5.1.1 回彈儀應具有產品合格證、檢定或校準證書，并在檢定或校準有效期內使用，在明顯的位置上應有下列標志：名稱、型號、制造廠名（或商標）、出廠編號和計量器具生產許可證及 CMC 標志等。

5.1.2 回彈儀使用時的工作環境溫度應為-4 ℃～+40 ℃。

5.1.3 M225 型回彈儀用于檢測強度不小于 10.0 MPa，且小于 60.0 MPa 的混凝土。

5.1.4 H550 型回彈儀用于檢測強度不小于 60.0 MPa，且不大于 80.0 MPa 的混凝土。

5.2技術要求

5.2.1 外觀要求

5.2.1.1 儀器外殼不允許有碰撞和摔落的明顯損傷。

5.2.1.2 各運動部件活動自如、可靠，不應有松動、卡滯和影響操作的現象，指針滑塊示值刻線和刻度尺上的刻線應清晰、均勻。

5.2.1.3 彈擊桿外露端部球面應光滑，無裂紋、缺損和銹蝕等。

5.2.2 M225 型回彈儀技術要求

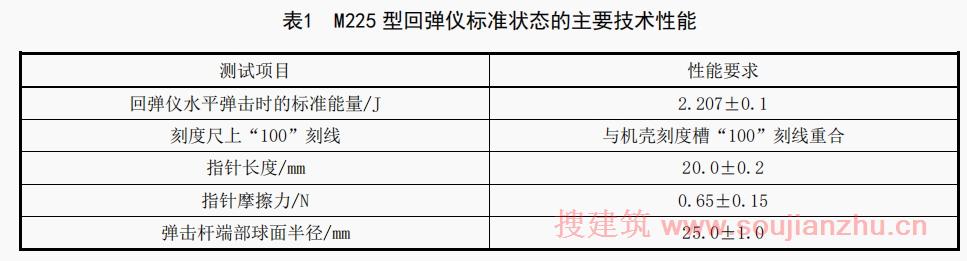

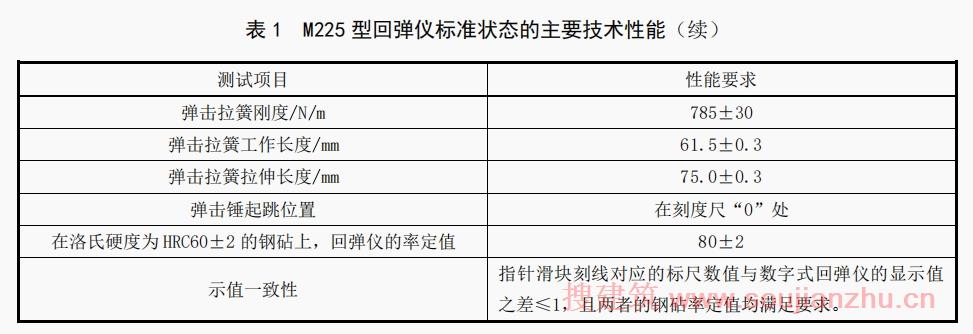

M225型回彈儀標準狀態的主要技術性能應滿足表1要求。

5.2.3 H550 型回彈儀技術要求

H550型回彈儀標準狀態的主要技術性能應滿足表2要求。

5.3校準

5.3.1 鋼砧校準

回彈儀率定所采用鋼砧應符合GB/T 9138的有關規定，鋼砧率定面的洛氏硬度應為HRC60±2，其校準有效期限為兩年。

5.3.2 回彈儀校準

當回彈儀具有下列情況之一時，應由校準機構按JJG 817的規定進行校準：

a) 新回彈儀啟用前；

b) 達到校準有效期限（有效期限為半年）；

c) 更換主要零件（彈擊拉簧、彈簧座、彈擊桿、緩沖壓簧、中心導桿、導向法蘭、彈擊錘、指針軸、指針片、指針塊、掛鉤及調零螺絲）后；

d) 彈擊拉簧不在拉簧原孔位、調零螺絲松動；

e) 遭受嚴重撞擊或其他損害；

f) 示值不準確或不穩定。

5.4率定

5.4.1 當遇下列情況之一時，應在鋼砧上進行率定試驗：

a) 使用回彈儀檢測前后；

b) 檢測過程中對回彈值有懷疑時。

5.4.2 當儀器率定值不在規定的范圍內時，應按 5.6 的要求，對回彈儀進行常規保養后再進行率定。

若再次率定仍不合格，則應送校準機構校準。

5.4.3 回彈儀的率定試驗，宜在室溫為 5 ℃～35 ℃的條件下進行，率定時鋼砧應穩固地安裝在混凝土實體上?；貜梼x率定過程中，彈擊桿應旋轉四次，每次旋轉 90°左右，彈擊 3～5 次，取連續 3 次穩定回彈值的平均值。

5.4.4 彈擊桿每旋轉一次的率定平均值均應符合標準狀態的技術要求。

5.4.5 標準鋼砧重量大，攜帶不便，現場檢測過程中，為了檢查儀器標準狀態，保證檢測數據一致性，可以考慮用輕型鋼砧或微型鋼砧進行數值校對。

5.5操作

檢測過程中，儀器的縱軸線應始終與被測混凝土表面保持垂直，其操作程序應符合下列要求：

a) 將回彈儀的彈擊桿端部頂住混凝土檢測面，輕壓儀器，使按鈕松開，彈擊桿慢慢伸出，并使掛鉤掛上彈擊錘；

b) 用彈擊桿端部頂住混凝土檢測面緩慢均勻施壓，待彈擊錘脫鉤，沖擊彈擊桿后，彈擊錘回彈帶動指針向后移動至某一定位置時，指針塊上的示值刻度線在刻度尺上指示出一定數值即為回彈值；

c) 使回彈儀彈擊桿端部繼續頂住混凝土檢測面，進行讀數，如條件不利于讀數，可按下鎖定按鈕，鎖住機芯，將回彈儀移至他處讀數；

d) 逐漸對回彈儀減壓，使彈擊桿自機殼內伸出，掛鉤掛上彈擊錘，待下一次使用；

e) 回彈儀每次使用完畢后，應先把儀器外殼和伸出機殼的彈擊桿及前端球面和刻度尺表面擦拭干凈，然后將彈擊桿壓入儀器內，待彈擊后用按鈕鎖住機芯，水平放置于干燥陰涼處。

5.6保養

5.6.1 回彈儀有下列情況之一時，應進行保養：

a) 對檢測值有懷疑；

b) 率定值或校對值不合格。

5.6.2 回彈儀的保養應按下列步驟進行：

a) 機殼上的刻度尺向上，使彈擊錘脫鉤后取出機芯，然后卸下彈擊桿、緩沖壓簧、彈擊錘（連同彈擊拉簧和拉簧座）、中心導桿（連同導向法蘭）、刻度尺、指針軸和指針；

b) 清理機殼內壁，清洗機芯各零部件，特別是中心導桿、彈擊錘、彈擊桿的內孔和沖擊面。清洗后在中心導桿上薄薄地抹上一層鐘表油，其他零件均不應抹油；

c) 不應旋轉尾蓋上已定位緊固的調零螺絲；

d) 保養后應按 5.4 的要求進行率定或數值校對，如果不符合要求應進行校準。

6 檢測技術

6.1一般規定

6.1.1 檢測前宜收集的資料

收集的資料宜包括：

a) 工程名稱及建設單位、設計單位、施工單位、混凝土攪拌單位和監理單位名稱；

b) 結構或構件名稱、混凝土設計強度等級及設計施工圖紙；

c) 水泥安定性檢驗報告，砂石品種、碎石最大粒徑，混凝土配合比情況、混凝土拌合物坍落度等，確定混凝土種類、適用方法及測強曲線；

d) 施工時材料計量情況、模板類型、混凝土澆筑方式、養護情況及成型日期；

e) 結構或構件的預留混凝土立方體試塊抗壓強度檢測資料以及相關的施工技術資料；

f) 存在的質量問題及檢測原因。

6.1.2 檢測方式選擇

6.1.2.1 混凝土強度檢測可采用以下兩種方式進行：

a) 單個構件檢測：適用于單個柱、梁、墻、基礎等構件檢測，當檢測批構件總數少于 9 個時，按單個構件檢測，其檢測結論不應擴大到未檢測的構件或范圍。

b) 按批抽樣檢測：適用于檢測批混凝土強度的檢測。

6.1.2.2 大型結構按施工順序可劃分為若干個檢測單位，每個檢測單位作為一個獨立構件，根據檢測單位數量及檢測需要，選擇檢測方式。

6.1.3 回彈儀選擇

6.1.3.1 回彈儀的型號應根據混凝土立方體抗壓強度資料及設計強度等級確定。

6.1.3.2 混凝土設計強度等級小于 C60，且現場預留混凝土試塊抗壓強度代表值低于 60 MPa 時，應采用 M225 型回彈儀。

6.1.3.3 混凝土設計強度等級不小于 C60，且現場預留混凝土試塊抗壓強度代表值不低于 60 MPa 時，應采用 H550 型回彈儀。

6.1.3.4 若現場沒有預留混凝土試塊，或者混凝土試塊抗壓強度代表值沒有代表性，混凝土實際強度在 60 MPa 左右時，應用兩種混凝土回彈儀對部分構件分別進行預估檢測，根據預估檢測結果選擇回彈儀：

a) 當兩種混凝土回彈儀的檢測結果都小于 60.0 MPa，應采用 M225 型回彈儀；

b) 當兩種混凝土回彈儀的檢測結果都不小于 60.0 MPa，應采用 H550 型回彈儀；

c) 當兩種混凝土回彈儀的檢測結果不一致時，應采用其它有效方法進行檢測。

6.1.4 按批抽樣檢測

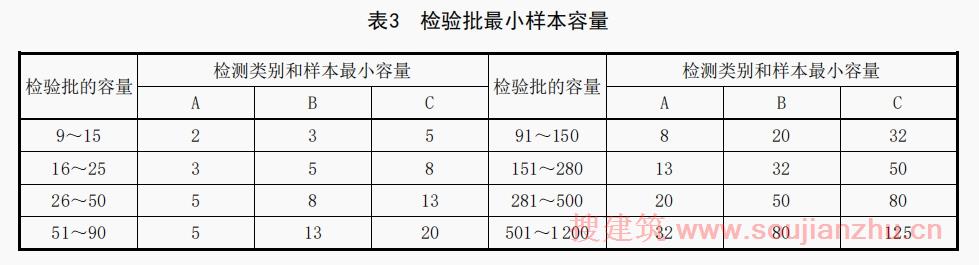

按批抽樣檢測時，應進行隨機抽樣，且抽測構件最小數量應符合表3的規定。

6.1.5 測區布置

構件的測區應符合下列要求：

a) 現澆結構構件單個構件檢測時，每個構件測區數不應少于 5 個，對于某一方向尺寸小于 4.5 m且另一方向尺寸小于 0.3 m 的構件，混凝土質量均勻時，其測區數量可適當減少，但不應少于3 個，且測區布置應滿足 e）要求；

b) 預制混凝土構件采用工業化生產，有長期質量控制措施時，構件測區數量可適當減少，但不應少于 3 個，且測區布置應滿足 e）要求；

c) 對于重要結構構件或混凝土質量不均勻構件，其測區數量應適當增加；

d) 按批抽樣檢測時，應根據構件類型和受力特征布置測區，每個構件測區數量不應少于 3 個，檢測批測區總數不應少于 10 個；

e) 相鄰兩測區的間距不應大于 2 m，測區離構件端部或施工縫邊緣的距離不宜大于 0.5 m，且不宜小于 0.1 m；

f) 當采用 M225 型回彈儀時，測區宜優先選擇使回彈儀處于水平方向檢測混凝土澆筑側面，若不能滿足這一要求，可選擇使回彈儀處于非水平方向檢測；

g) 采用 H550 型回彈儀時，測區應選在使回彈儀處于水平方向的混凝土澆筑側面；

h) 測區宜選在構件的兩個對稱可測面上，也可選在一個可測面上，且應均勻分布。在構件的受力較大部位及薄弱部位應布置測區，并應避開預埋件；

i) 測區尺寸宜為 0.04 m²；

j) 檢測面應為清潔平整的原狀混凝土面，并應避開蜂窩、麻面；

k) 對于彈擊時會產生顫動的薄壁、小型構件應進行固定。

6.1.6 其它規定

測區宜標有清晰的編號，必要時在記錄紙上繪制測區布置示意圖和描述外觀質量情況。

6.2回彈值測量與計算

6.2.1 回彈值測量

測點宜在測區范圍內均勻分布，相鄰兩測點的凈距不宜小于20 mm，測點距構件邊緣或外露鋼筋、預埋件的距離不宜小于30 mm。測點不應布置在氣孔或外露石子上，同一測點只允許彈擊一次。每一測區應記取12個回彈值，每一測點的回彈值讀數精確至1。

6.2.2 回彈值計算

計算測區平均回彈值，應從該測區的12個回彈值中，剔除1個最大值和1個最小值，然后將余下的10個回彈值按公式（1）計算：

6.2.3 回彈值角度修正

回彈儀非水平狀態檢測混凝土澆筑側面時，測區的平均回彈值應按公式（2）修正：

6.2.4 回彈值檢測面修正

檢測面為混凝土澆筑頂面時，如果混凝土凝固前對頂面進行壓光處理，這種情況不進行檢測面修正。

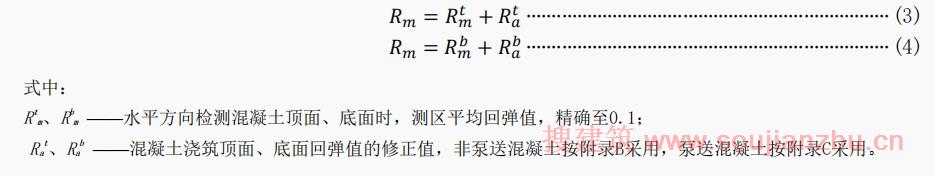

回彈儀水平方向檢測混凝土頂面或底面時，測區的平均回彈值應分別按公式（3）、公式（4）修正：

6.2.5 回彈值角度檢測面同時修正

如檢測時回彈儀非水平方向且測試面非澆筑側面，則應先按附錄A對回彈值進行角度修正，然后再按附錄B或附錄C對修正后的值進行澆筑面修正。

6.3碳化深度值測量與計算

6.3.1 碳化深度值測量

6.3.1.1 當采用 M225 型回彈儀檢測時，回彈值測量完畢后，應在有代表性的測區布置測點測量碳化深度值，測點數不少于構件測區數的 30 %，當同一構件各測點碳化深度值極差大于 2.0 mm 時，應分別測量每個測區的碳化深度值，不再計算碳化深度平均值。

6.3.1.2 測量碳化深度值時，可在測區表面剔鑿出直徑約 15 mm 的孔洞，其深度應大于 10 mm。然后除凈孔洞中的粉末和碎屑，不應用水沖洗。應采用濃度為 1 %酚酞酒精溶液噴在孔洞內壁的邊緣處，當已碳化與未碳化界線清晰時，再用深度測量工具測量已碳化與未碳化混凝土交界面到混凝土表面的垂直距離多次，記錄其中間值作為該測區的碳化深度值，讀數精確至 0.5 mm。

6.3.1.3 當采用 H550 型回彈儀檢測時，不需要測量碳化深度。

6.3.2 碳化深度平均值計算

構件的碳化深度平均值按公式（5）計算：

6.4鉆芯修正

6.4.1 當對回彈檢測結果有懷疑時，宜進行鉆芯修正。

6.4.2 鉆取芯樣部位、加工技術要求及修正量計算等均應符合 DB37/T 2368 的規定。

7 測強曲線

7.1適用條件

本文件測強曲線適用于符合下列條件的混凝土強度的檢測：

a) 符合普通混凝土用材料、拌和用水的質量標準且粗骨料為碎石；

b) 采用普通成型工藝；

c) 采用符合國家標準規定的模板；

d) 自然養護或蒸氣養護出池后經自然養護 7 d 以上，且混凝土表層為干燥狀態；

e) 齡期為 14 d～1 100 d；

f) 抗壓強度為 10.0 MPa～80.0 MPa。

7.2限制條件

本文件不適用于下列情況混凝土強度的檢測：

a) 測試部位表層與內部的質量有明顯差異或內部存在缺陷；

b) 遭受凍害、化學侵蝕、火災、高溫損傷。

7.3專用測強曲線或試件試驗進行修正

當混凝土有下列情況之一時，不應按本文件所給測強曲線計算測區混凝土抗壓強度換算值，應按附

錄D的規定制定專用測強曲線或通過試驗進行修正：

a) 粗集料最大粒徑大于 40 mm；

b) 特種成型工藝制作的混凝土；

c) 檢測部位曲率半徑小于 250 mm；

d) 長期處于高溫、潮濕或浸水環境的混凝土。

7.4山東地區（青島地區除外）測強曲線

7.4.1 塑性混凝土測強曲線

7.4.1.1 采用 M225 型回彈儀檢測塑性混凝土測強曲線。

7.4.2 泵送混凝土測強曲線

7.4.2.1 采用 M225 型回彈儀檢測泵送混凝土測強曲線。

7.4.3 高強混凝土測強曲線

7.4.3.1 采用 H550 型高強混凝土回彈儀檢測高強混凝土測強曲線。

7.5青島地區測強曲線

7.5.1 塑性混凝土測強曲線

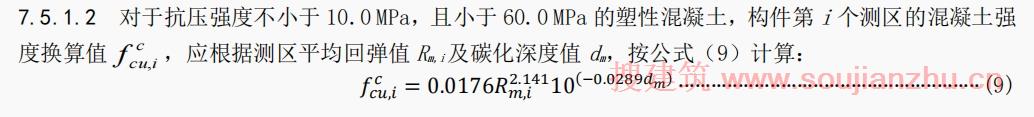

7.5.1.1 采用 M225 型回彈儀檢測塑性混凝土測強曲線。

7.5.2 泵送混凝土測強曲線

7.5.2.1 采用 M225 型回彈儀檢測泵送混凝土測強曲線。

7.5.3 高強混凝土測強曲線

7.5.3.1 采用 H550 型高強混凝土回彈儀檢測高強混凝土測強曲線。

7.5.4 混凝土的修正

7.5.4.1 采用 M225 型回彈儀檢測混凝土的修正。

7.5.4.2 對于抗壓強度不小于 10.0 MPa，且小于 60.0 MPa 的混凝土抗壓強度換算值，尚應按公式（12）

進行修正：

8 檢測數據分析處理

8.1混凝土強度平均值、標準差及變異系數

測區數不少于10個時，應分別按公式（13）、公式（14）、公式（15）計算構件或檢測批混凝土強度換算值的平均值、標準差和變異系數：

8.2異常數據判斷和處理

按批抽樣檢測或單個構件檢測測區數不少于10個時，應進行異常數據的判斷和處理，異常數據的判斷和處理應符合GB/T 4883的規定，按照附錄H執行。

8.3變異系數限值

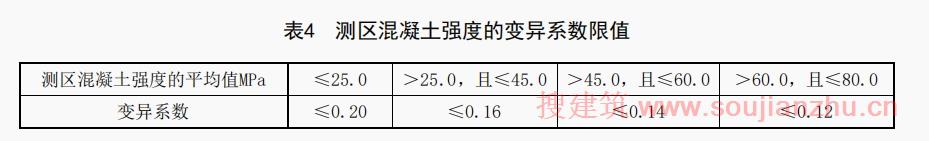

按批抽樣檢測時，該批構件混凝土強度變異系數應滿足表4的要求，否則應在分析原因的基礎上采取下列措施，并在檢測報告中注明：

a) 分析施工條件及檢測結果，重新劃分檢測批；

b) 增加測區的數量；

c) 若采取上述措施仍不能滿足要求，或無條件采取上述措施時，可按 8.4.1 提供單個構件的檢測結果。

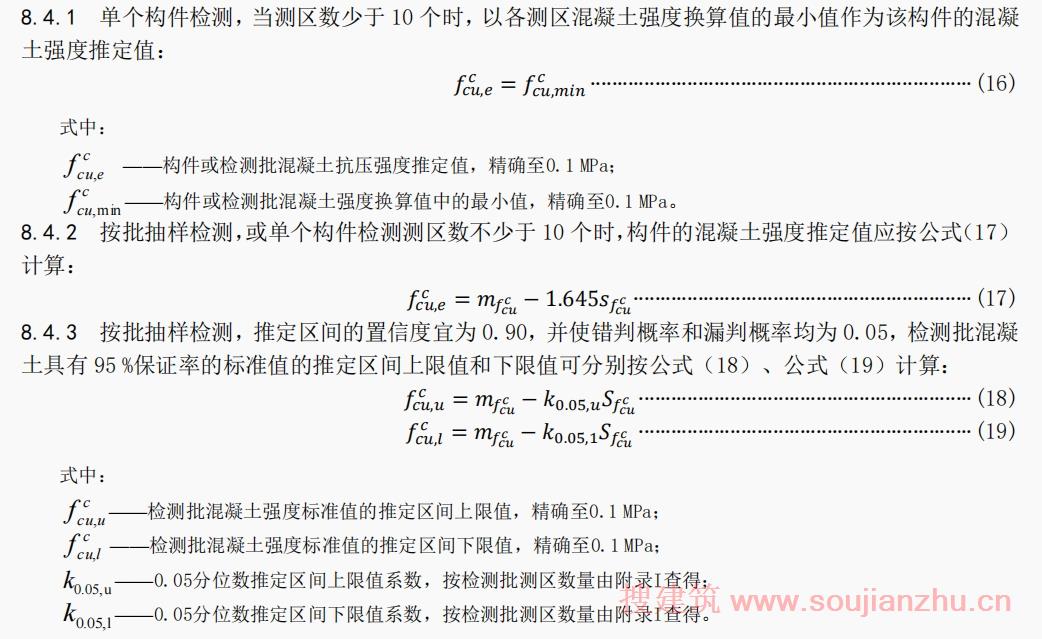

8.4混凝土強度推定

8.5異常構件處理

附 錄 A

（規范性）

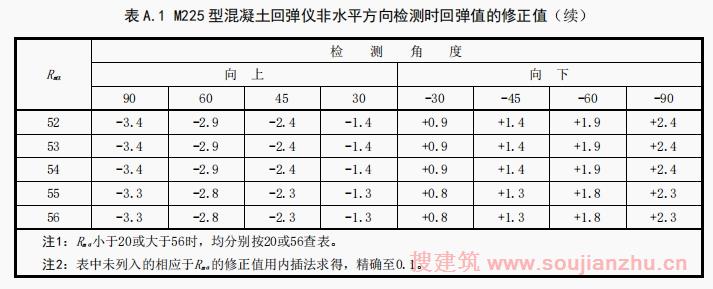

M225 型混凝土回彈儀非水平方向檢測時回彈值的修正值

M225型混凝土回彈儀非水平方向檢測時回彈值的修正值見表A.1。

附 錄 B

（規范性）

非泵送混凝土 M225 型回彈儀不同澆筑面上回彈值的修正值

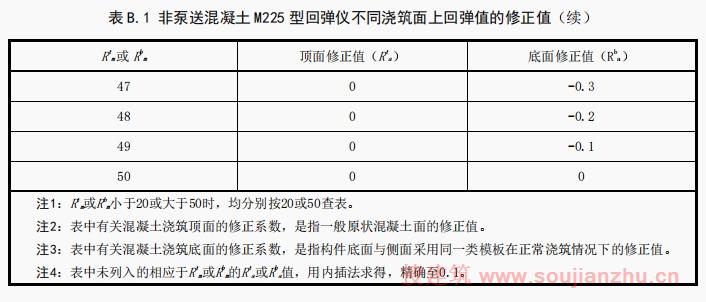

非泵送混凝土M225型回彈儀不同澆筑面上回彈值的修正值見表B.1。

附 錄 C

（規范性）

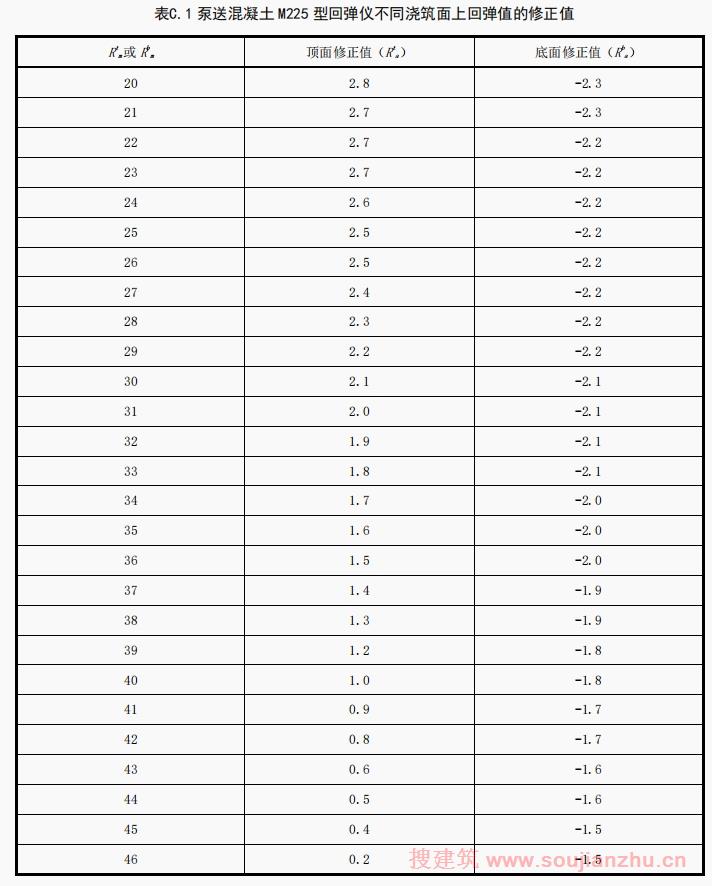

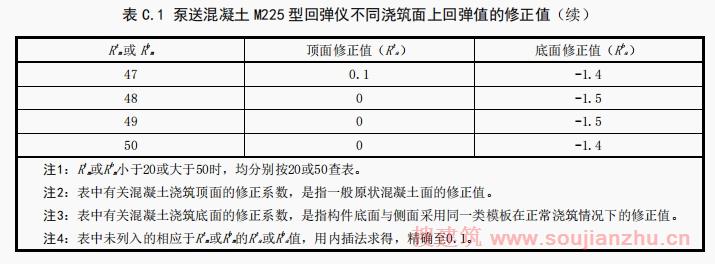

泵送混凝土 M225 型回彈儀不同澆筑面上回彈值的修正值

泵送混凝土M225型回彈儀不同澆筑面上回彈值的修正值見表C.1。

附 錄 D

（規范性）

專用測強曲線的制定方法

D.1 采用回彈儀應符合第 5 章的各項要求。

D.2 制定專用測強曲線的混凝土試塊應與欲測結構或構件在原材料（含品種、規格）、成型工藝與養護方法等方面條件相同?；炷劣盟鄳?GB 175 的要求，混凝土用砂、石應符合 JGJ 52 的要求，混凝土攪拌用水應符合 JGJ 63 的要求。

D.3 試塊的制作和養護：

a) 按施工常用配合比設計不少于 5 個強度等級混凝土，每一強度等級每一齡期制作 6 個邊長150 mm 立方體試塊，同一齡期試塊宜在同一天內成型完畢；

b) 在成型后的第二天，將試塊移至與被測結構或構件相同的硬化條件下養護，試塊拆模日期與結構或構件的拆模日期相同。

D.4 試塊的測試：

a) 將到達齡期的試塊表面擦凈，以試塊澆注側面為承壓面，將試塊置于壓力機的上、下承壓板之間，加壓 30 kN～100 kN（低強度試塊相應取低壓力值）；

b) 在試塊保持 30 kN～100 kN 的壓力下，用回彈儀按 6.2 規定的方法，在試塊的另外兩個相對側面上分別選擇均勻分布的 8 個點進行回彈；

c) 從每一試塊的 16 個回彈值中分別剔除其中 3 個最大值和 3 個最小值，然后再求余下的 10 個回彈值的平均值，計算精確至 0.1，即得該試塊的平均回彈值 R_m；

d) 回彈值檢測完畢后，應按 GB/T 50081 的規定，進行立方體試塊抗壓強度試驗，得到試塊的立方體抗壓強度值f _m，精確至 0.1 MPa。

e) 最后檢測回彈檢測面的碳化深度，得該試塊的平均碳化深度值 d_m。

D.5 專用測強曲線的計算：

a) 專用測強曲線的回歸方程式，應按每一試塊求得的回彈值和抗壓強度數據，采用最小二乘法原理計算；

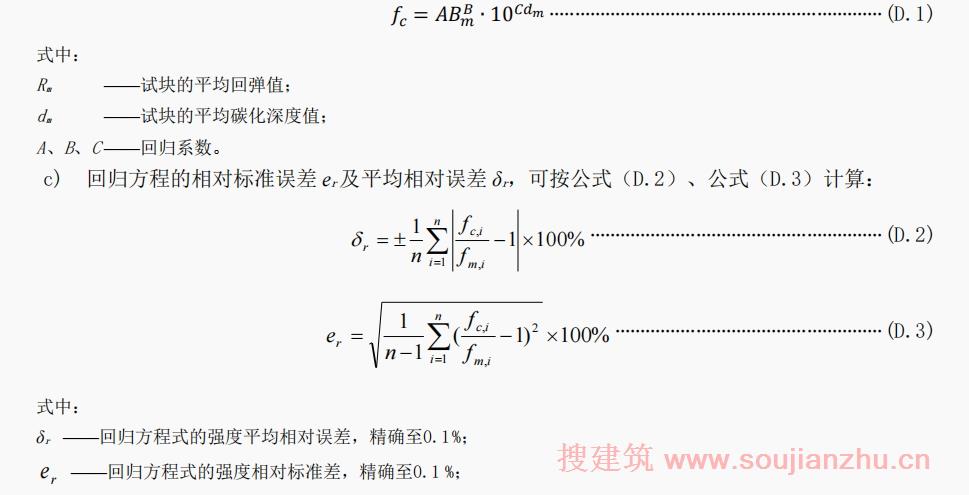

b) 回歸方程宜采用以下函數關系式：

D.6 專用測強曲線的強度誤差應符合下列規定：

a) 平均相對誤差 δ_r≤12.0 %；

b) 相對標準差e_r≤14 %。

當δ_r和e_r符合規定時，經專家論證通過后使用。

附 錄 E

（規范性）

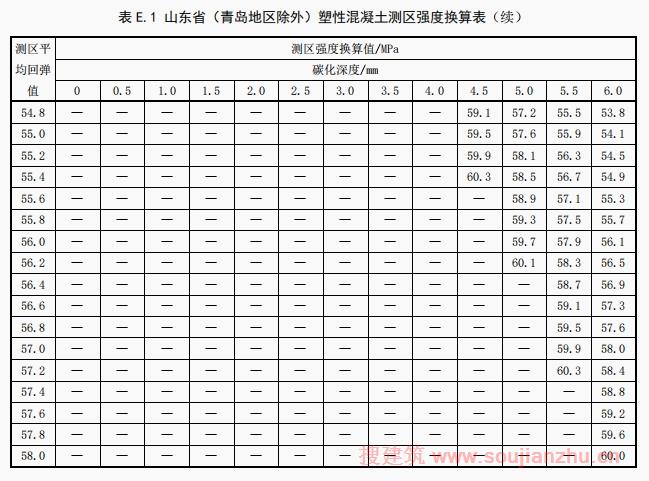

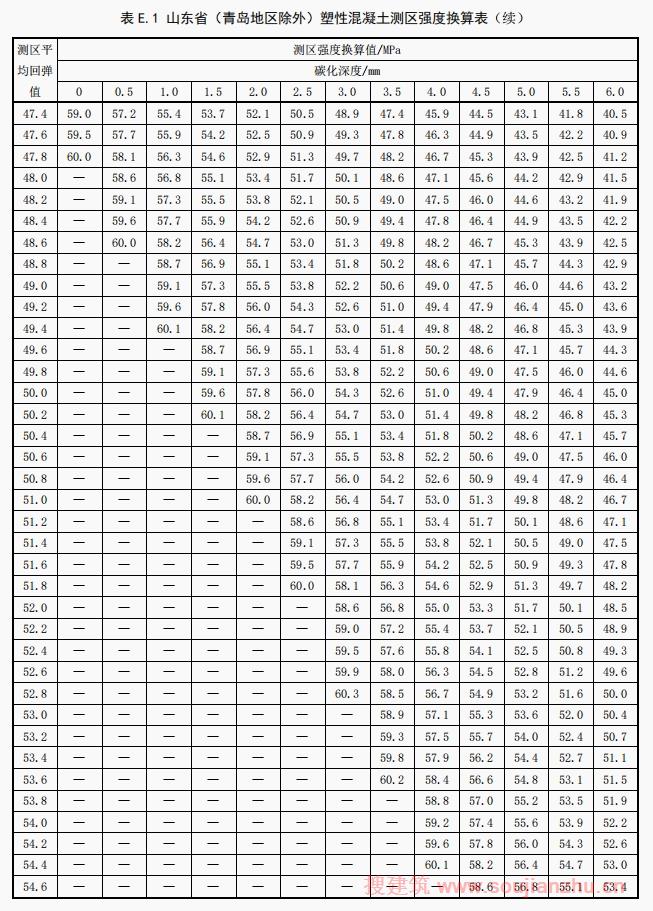

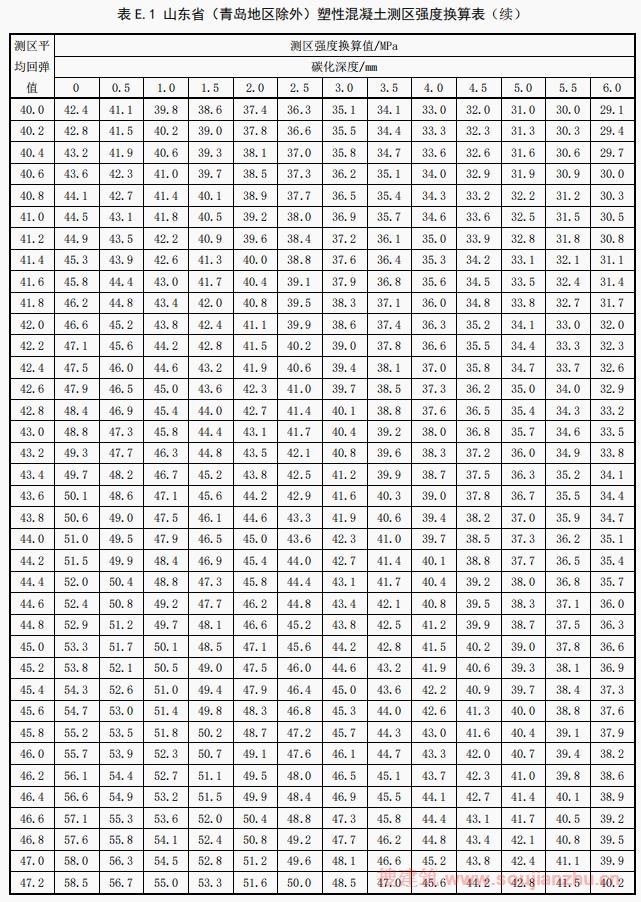

山東?。ㄇ鄭u地區除外）塑性混凝土測區強度換算表

山東省（青島地區除外）塑性混凝土測區強度換算表見表E.1。

附 錄 F

（規范性）

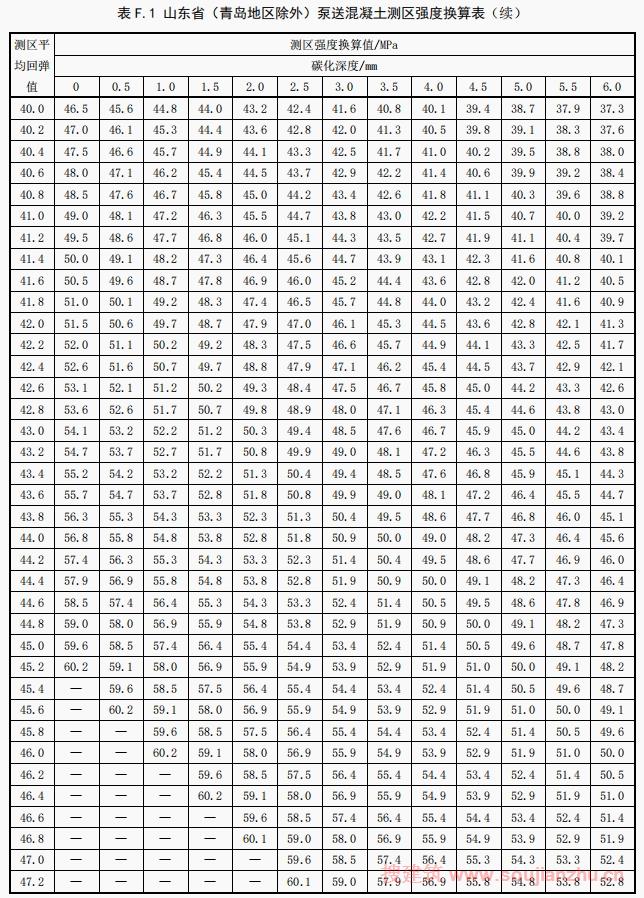

山東?。ㄇ鄭u地區除外）泵送混凝土測區強度換算表

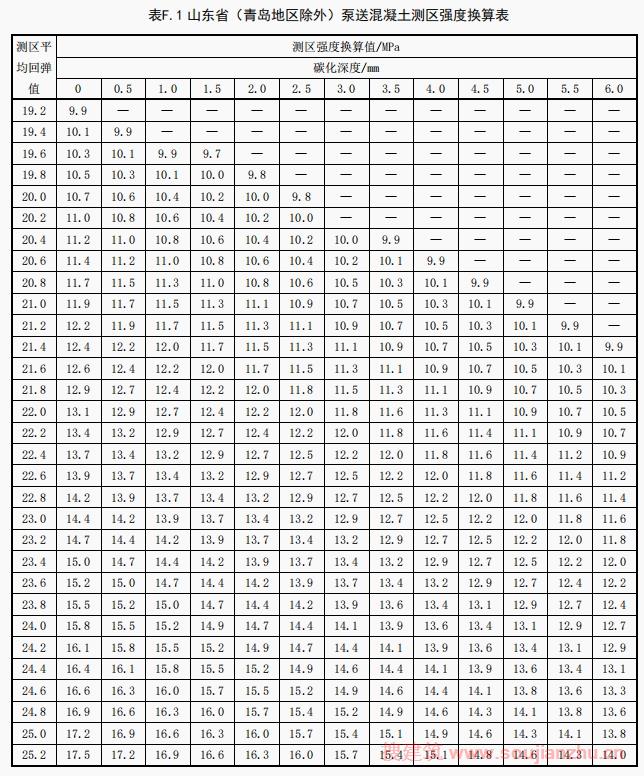

山東?。ㄇ鄭u地區除外）泵送混凝土測區強度換算表見表F.1。

附 錄 G

（規范性）

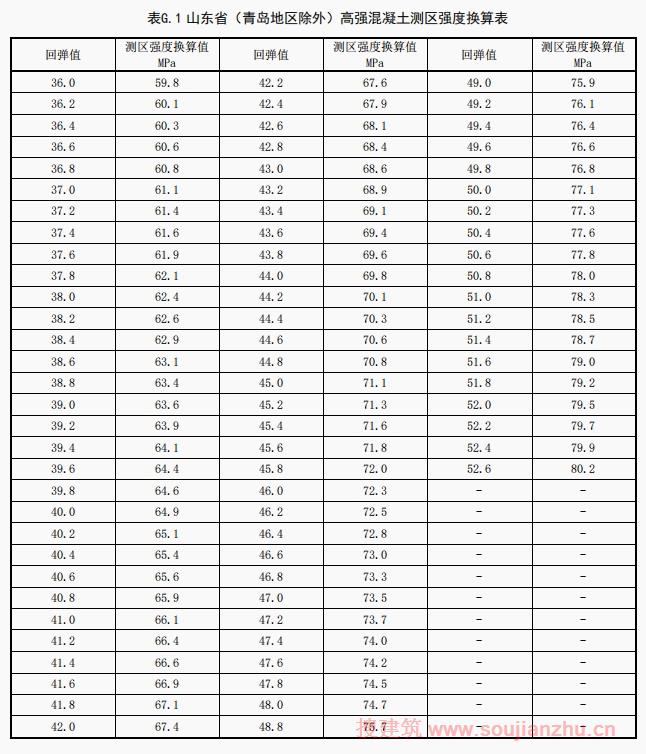

山東?。ㄇ鄭u地區除外）高強混凝土測區強度換算表

山東?。ㄇ鄭u地區除外）高強混凝土測區強度換算表見表G.1。

附 錄 H

（規范性）

異常數據判斷和處理

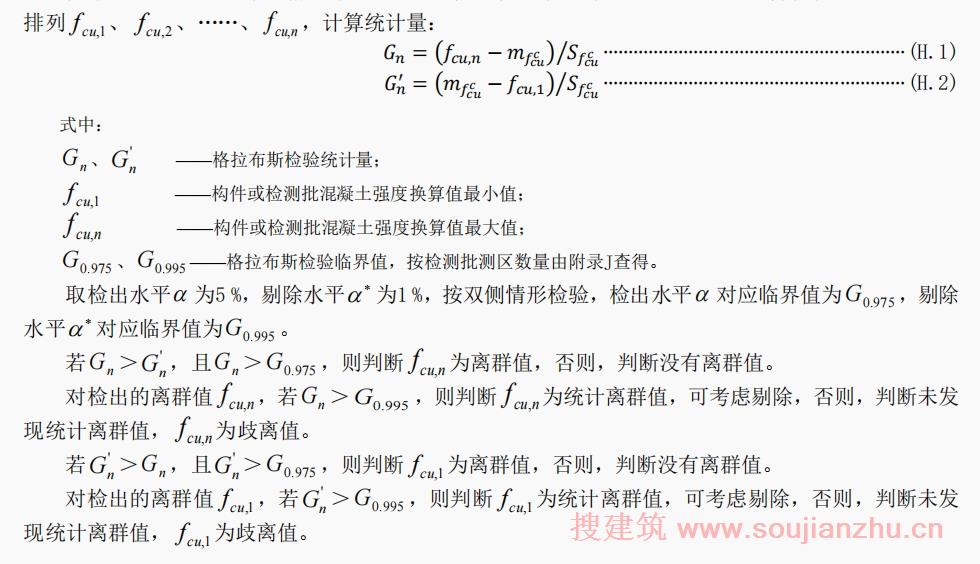

H.1 異常數據判斷

依據GB/T 4883，可采用格拉布斯準則進行異常值判斷，將測區混凝土強度換算值按從小到大順序

H.2 異常數據處理

H.2.1 若檢出了一個離群值，應用相同的檢出水平和相同的規則，對除去已檢出離群值后余下的數值繼續檢驗，直到不能檢出離群值為止。對除去已檢出離群值后余下的數值，應按8.1重新計算強度換算值的平均值、標準差和變異系數。檢出的離群值總數不宜超過樣本量的5 %，若檢出的離群值總數超過了這個上限，對此樣本應作慎重的研究和處理。

H.2.2 檢出歧離值后，不應隨意舍去歧離值，應盡可能尋找其技術或物理上的原因，若在技術上或物理上找到了產生它的原因，則應剔除或修正；若未找到產生它的物理上和技術上的原因，則不應剔除或進行修正。

H.2.3 為保證結構安全，宜按下列方法處理：

a) 高端歧離值可從樣本中直接剔除；

b) 低端歧離值在有充分理由說明其異常原因時，可以剔除；

c) 當無充分理由說明其異常原因時，在低端歧離值鄰近位置重新取樣復測，根據復測結果，判斷是否剔除；

d) 保留歧離值，補充檢測，增加樣本數后重新檢驗異常值；

e) 保留歧離值，重新劃分檢測批后重新檢測；

f) 歧離值剔除由主檢簽字認可，并記錄剔除的理由和必要的說明。

附 錄 I

（規范性）

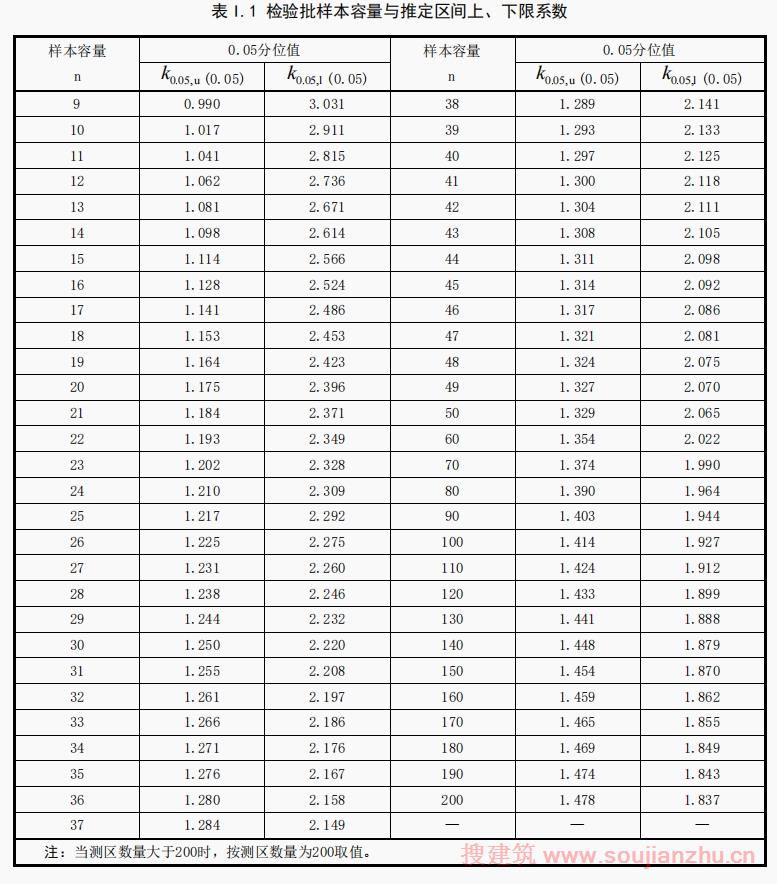

檢驗批樣本容量與推定區間上、下限系數

檢驗批樣本容量與推定區間上、下限系數見表I.1。

附 錄 J

（規范性）

格拉布斯檢驗臨界值表

格拉布斯檢驗臨界值表見表J.1。

參考文獻

[1] GB/T 2828.1－2012 計數抽樣檢驗程序 第1部分：按接收質量限(AQL)檢索的逐批檢驗抽樣計劃

[2] GB/T 3361－1982 數據的統計處理和解釋 在成對觀測值情形下兩個均值的比較

[3] GB/T 4885－2009 正態分布完全樣本可靠度單側置信下限

[4] GB 50010－2010 混凝土結構設計規范（2015年版）

[5] GB/T 50081－2019 混凝土物理力學性能試驗方法標準

[6] GB 50107－2010 混凝土強度檢驗評定標準

[7] GB 50204－2015 混凝土結構工程施工質量驗收規范

[8] GB 50300－2013 建筑工程施工質量驗收統一標準

[9] GB/T 50344－2019 建筑結構檢測技術標準

[10] GB/T 50784－2013 混凝土結構現場檢測技術標準

[11] JGJ/T 23－2011 回彈法檢測混凝土抗壓強度技術規程

[12] JGJ/T 55－2011 普通混凝土配合比設計規程
