前言

前言

為推動《北京城市總體規劃(2016年-2035年)》實施，根據北京市規劃和自然資源委員會《關于印發2019年規劃和自然資源標準 化工作要點的通知》(京規自發〔2019〕313號)和北京市市場監督管理局《關于印發2019年北京市地方標準制修訂項目計劃的通知》 (京市監發〔2019〕21號)的文件要求，編制組經過充分調查研究，認 真總結近年來全國海綿城市雨水控制與利用工程的設計和實踐經 驗，參考國內外相關標準和應用研究，在廣泛征求意見的基礎上，對《雨水控制與利用工程設計規范》DB11/685—2013進行了修訂。

本規范為京津冀區域協同地方標準，按照京津冀三地互認共享的原則，由三地規劃建設主管部門分別組織實施。

本規范共分7章和5個附錄，主要內容包括：1.總則；2.術語、符號：3.基本規定：4參數與計算：5.建筑與小區：6.市政工程： 7.設施設計。

本規范修訂的主要技術內容包括：1.增加了海綿城市建設理念和要求2.增加了基本規定章節；3.增加了海綿城市建設目標和指標， 4、更新了北京市暴雨強度公式；補充了天津市和河北省降雨量、蒸發量和暴雨強度公式等基礎數據和計算公式：5.補充了徑流污染削減計算方法：6.更新了綠地等做為入滲設施的要求；7、增加了設施設 計章節。

本規范第1.0.4、3.0.12、3.0.14、5.3.26條為強制性條文，必須嚴格執行。

本規范在我市由北京市規劃和自然資源委員會歸口管理，北京市城鄉規劃標準化辦公室負責日常管理，北京市建筑設計研究院有限公司負責具體技術內容的解釋(地址：北京市西城區南禮士路62

號D座302,郵政編碼：100045,電話：010-88043674,郵箱： yushuiguifan@126.com)。

本規范執行過程中如有意見和建議，請寄送至北京市城鄉規劃標準化辦公室，以供今后修訂時參考。(電話：010-55595000,郵箱： bjbb3000@163.com)

主編單位：北京市建筑設計研究院有限公司

北京市市政工程設計研究總院

北京市水科學技術研究院

天津市市政工程設計研究院

河北建筑設計研究院有限公司

參編單位：北京建筑大學

石家莊市政設計研究院有限責任公司

河北農業大學

唐山市規劃建筑設計研究院

主要起草人：徐宏慶、鄭克白、康曉鹍、翟立曉、李藝、張書函、朱志紅、呂志成、龔應安、趙樂軍、李曦淳、王靜、王旭陽、高斌、劉星、王新亮、張高嫄、周國華、王志剛、趙明發、王立勇、鄧超、馬志中、苗雷強、王宏偉

主要審查人：章林偉、余正維、張曉欣、肖燃、王寧、闞薇莉、潘書通

1總則

1總則

1.0.1為指導京津冀海綿城市建設，在城市建設中落實生態文明理念，實現雨水資源化管理，減輕城市內澇，使雨水控制與利用工程做到技術先進、經濟合理、安全可靠，制定本規范。

1.0.2本規范適用新建、改建、擴建的建筑及市政工程中雨水控制與利用工程的設計，也適用于海綿城市專項改造及系統化治理等項目的相關設計。

1.0.3規劃和設計階段文件應包括雨水控制及利用內容；雨水控制及利用設施應與項目主體工程同時規劃設計，同時施工，同時使用。

1.0.4雨水控制與利用設施應采取安全防護措施。

1.0.5雨水控制與利用工程設計除執行本規范外，尚應符合國家及地方現行有關標準的規定。

條文說明：

1.0.1原《雨水控制與利用工程設計規范》DB11685-2013自2013 年頒布，2014年正式實施以來已經經過了約7年時間。作為北京市地方標準，指導了北京市雨水控制與利用工程的設計和建設，在北京市海綿城市建設的過程中發揮了重要作用。

中共中央、國務院明確要求以疏解北京非首都功能為“牛鼻子” 推動京津冀協同發展，調整區域經濟結構和空間結構，推動河北雄安新區和北京城市副中心建設，探索超大城市、特大城市等人口經濟密集地區有序疏解功能、有效治理“大城市病”的優化開發模式。京津冀協同發展核心是京津冀三地作為一個整體協同發展，要以疏解非首都核心功能、解決北京“大城市病”為基本出發點，調整優化城市布局和空間結構，構建現代化交通網絡系統，擴大環境容量生態空間，推進產業升級轉移，推動公共服務共建共享，加快市場一體化進程，打造現代化新型首都圈，努力形成京津冀目標同向、措施一體、優勢互補、互利共贏的協同發展新格局。為積極響應中共中央關于推動京津冀協同發展要求，經北京市規劃和自然資源委員會與天津市規劃和自然資源局及河北省城鄉和住房建設廳協商，擬將《雨水控制與利用工程設計規范》升級為京津冀協同標準，有序推動三地海綿城市建設。

1.0.3本條規定了雨水控制與利用工程的建設程序。

雨水控制與利用設施與項目用地建設密不可分，甚至其本身就是場地建設的組成部分。比如，景觀水體的雨水儲存、綠地洼地滲透設施、透水地面、入滲塘以及地面雨水徑流的豎向組織等。因此，建設用地內的雨水控制與利用系統在項目建設的規劃和設計階段就需要考慮和包括進去，這樣才能保證雨水控制與利用系統的合理和經濟，奠定雨水控制與利用與系統安全有效運行的基礎。同時，該規劃和設計也更接近實際，可實施。

1.0.4對雨水控制與利用工程設施提出安全防護要求。

雨水控制與利用設施位于建筑小區和市政道路紅線內，安全十分重要。一方面，設施的設置不應影響生活工作居民和行人的安全；另一方面，當設置雨水處理與回用設施時，因回用水是非飲用水，必須嚴格限制其使用范圍，設計中采取嚴格的安全防護措施，確保使用安全，嚴禁雨水回用水管道與生活給水管道任何形式的連接，避免發生誤接、誤用。

對于大型調蓄設施，設計中應將設施使用和維護的安全性放在首位，應與其他專業的設計人員密切合作，按照相關標準和條文的規定，設置必要的如防墜、鎖閉等防護裝置，防止發生安全事故。

2術語、符號

2.1術 語

2術語、符號

2.1術 語

2.1.1海綿城市sponge city

通過城市規劃、建設的管控，從“源頭減排、過程控制、系統治理” 著手，綜合采用滲、滯、蓄、凈、用、排”等技術措施，統籌協調水量與水質、生態與安全、分布與集中、綠色與灰色、景觀與功能、岸上與岸下、地上與地下等關系，有效控制城市降雨徑流，最大限度地減少城市開發建設行為對原有自然水文特征和水生態環境造成的破壞，使城市能夠像“海綿”一樣，在適應環境變化、抵御自然災害等方面具有良好的“彈性”,實現自然積存、自然滲透、自然凈化的城市發 展方式，有利于達到修復城市水生態、涵養城市水資源、改善城市水環境、保障城市水安全、復興城市水文化的多重目標。

2.1.2雨水控制與利用stormwater management and harvest

削減徑流總量、峰值及降低徑流污染和收集回用雨水的總稱。包括雨水滯蓄、收集回用和調節等。

2.1.3源頭減排source control

雨水降落下墊面形成徑流，在排入市政排水管渠系統之前，通過滲透、凈化和滯蓄等措施，控制雨水徑流產生、減排雨水徑流污染、收集利用雨水和削減峰值流量。

2.1.4年徑流總量控制率volume capture ratio of annual rainfall

通過自然與人工強化的滲透、滯蓄、凈化等方式控制城市建設下墊面的降雨徑流，得到控制的年均降雨量與年均降雨總量的比值。

2.1.5雨水調蓄stormwater detention,retention and storage

雨水滯蓄、儲存和調節的統稱。

2.1.6雨水滯蓄stormwater retention

在降雨期間滯留和蓄存部分雨水以增加雨水的入滲、蒸發和收集回用。

2.1.7雨水儲存stormwater storage

在降雨期間儲存未經處理的雨水。

2.1.8雨水調節stormwater detention

也稱調控排放，在降雨期間暫時儲存(調節)一定量的雨水，削減向下游排放的雨水峰值徑流量、延長排放時間，但不減少排放的總量。

2.1.9鋪裝層容水量water storage capacity of pavement layer

單位面積透水地面鋪裝層可容納雨水的最大量。

2.1.10下凹式綠地sunken green belt

低于周邊匯水地面或道路，用于滲透、滯蓄雨水徑流的綠地。

2.1.11流量徑流系數discharge runoff coefficient

形成高峰流量的歷時內產生的徑流量與降雨量之比。

2.1.12雨量徑流系數volumetric runoff coefficient

設定時間內降雨產生的徑流總量與總雨量之比。

2.1.13下墊面underlying surface

降雨受水面的總稱，包括屋面、地面、水面等。

2.1.14綠化屋面green roof

在高出地面以上，與自然土層不相連接的各類建筑物、構筑物的頂部以及天臺、露臺上由覆土層和疏水設施構建的綠化體系。

2.1.15硬化地面impervious surface

通過人工行為使自然地面硬化形成的不透水地面。

2.1.16透水鋪裝地面pervious pavement

可滲透、滯留和滲排雨水并滿足一定要求的地面鋪裝結構。

2.1.17透水路面結構pervious pavement structure

半透水路面結構和全透水路面的統稱。路表水只能夠滲透至面層或基層(或墊層)的道路結構體系為半透水路面結構；路表水能夠直接通過道路的面層和基層(或墊層)向下滲透至路基中的道路結構體

系為全透水路面結構。

2.1.18透水瀝青路面pervious asphalt pavement

由較大空隙率混合料作為路面結構層、容許路表水進入路面(或路基)的瀝青路面。

2.1.19透水水泥混凝土路面pervious concrete pavement

由具有較大空隙的水泥混凝土作為路面結構層、容許路表水進入路面(或路基)的一類混凝土路面。

2.1.20植被淺溝grass swale

轉輸雨水，在地表淺溝中種植植被，利用溝內的植物和土壤截留、凈化雨水徑流的設施。

2.1.21生物滯留設施bio-retention facility

利用自然或人工開挖形成的凹地，通過設置過濾、排水層，并選配水生植物等措施用來滯蓄和凈化雨水的設施。由植物層、蓄水層、土壤層、過濾層(或排水層)構成。包括：雨水花園，雨水濕地。

2.1.22滲透池(塘)infiltration pool

雨水通過側壁和池底進行入滲的滯蓄水池(塘)。

2.1.23滲透檢查井infiltration manhole

具有滲透功能和一定沉砂容積的管道檢查維護裝置。

2.2符號

2.2符號

2.2.1流量、水量

q——設計暴雨強度；

q_c——滲透設施產流歷時對應的暴雨強度；

W——徑流總量；

W_j——收集水量；

W_p——產流歷時內的蓄積水量：

W_i——初期徑流棄流量；

W_c——滲透設施進水量：

Ws——滲透設施滲透量；

W'p——透水鋪裝層容水量；

Wq——雨水排放量；

V——調節容積；

Vs——滲透設施的儲存容積；

Va——下凹式綠地的儲存容積；

Q——設計流量；

Qzh——水體的水面蒸發量；

Qs——水體的日滲透漏失量；

Q——調控的目標峰值流量；

W_iT——多年日調節計算的總來水量；

W_uT——多年日調節計算的總棄水量。

2.2.2水頭損失、幾何特征

F——匯水面積：

F_i——匯水面上各類下墊面面積：

F_a——下凹式綠地面積：

F_y——滲透設施受納的集水面積：

F₀——滲透設施的直接受水面積：

S——水體的表面積；

h_y——設計降雨量(厚度);

δ——初期徑流厚度：

h_a——下凹式綠地下沉深度；

S_m——單位面積日滲透量；

A_s——有效滲透面積；

n_k——填料的孔隙率；

Z_ov——雨水池、塘溢流堰頂標高；

Z_u——雨水池回用容積對應的水位標高；

A_T——調節容積對應的雨水池有效截面積。

2.2.3計算系數及其他

P——設計重現期；

Ψ_i——各類下墊面的徑流系數；

Ψ_z——綜合徑流系數；

Ψ_zc——雨量綜合徑流系數；

Ψ_zm——流量綜合徑流系數；

Ψ_m——流量徑流系數；

Ψ_c——雨量徑流系數；

P_m——水面溫度下的飽和蒸氣壓；

P_a——空氣的蒸汽分壓；

V_m·d——日平均風速；

K——土壤滲透系數；

K′——基層的飽和導水率；

J——水力坡降；

α——綜合安全系數；

m——折減系數；

ηT——雨水池平均雨水收集效率；

β_p——調控出流過程平均流量相對于峰值流量的比值。

2.2.4時間

t——降雨歷時；

t₁——匯水面匯水時間；

t₂——管渠內雨水流行時間；

t_s——滲透時間；

t_c——滲透設施產流歷時；

t'——排空時間。

3基本規定

3基本規定

3.0.1海綿城市建設應按照源頭減排、過程控制、系統治理的理念系統謀劃，灰綠結合，綜合采用“滲、滯、蓄、凈、用、排”等技術措施實現建設目標。

3.0.2海綿城市建設應堅持問題導向和目標導向相結合，通過科學 評估確定近遠期建設目標和指標；海綿城市建設目標應根據上位規 劃及建筑密度、綠地率、功能及空間特征等因素綜合確定。

3.0.3新建項目應滿足規劃指標，改造項目應以解決問題為主要目標，優先采用下凹式綠地、生物滯留設施、現有洼地和水系、透水鋪裝等設施減少外排雨水量。

3.0.4建設項目應優先利用洼地、水系、綠地作為滯蓄空間，合理控制標高，充分發揮雨水控制與利用設施的源頭滯蓄、入滲作用，科學布局排水設施，形成安全、綠色的徑流組織，構建蓄排平衡的豎向格局。

3.0.5豎向設計應符合下列規定：

1應有利于雨水通過地面徑流匯入設施；

2當?shù)孛鎻搅鞔_有困難時，宜通過植被淺溝、線性排水溝等設 施將雨水導流至雨水控制與利用設施；

3應滿足防澇系統的需求，并應與城市排水防澇系統有效銜接。

3.0.6平面布局應遵循生態優先的原則，并應符合下列規定：

1應優先保留和利用場地內現有自然水體、濕地、坑塘等生態 設施；

2不得破壞場地與周邊原有水體的豎向關系，維持原有水文條件，保護區域生態環境和防澇安全。

、

3.0.7建筑與小區應根據項目的總平面布局和條件選擇適宜的海綿設施滿足源頭減排要求，設施排口及項目雨水接至市政排口均應以溢流方式與雨水管渠銜接。

3.0.8城市道路應采取措施滿足源頭減排要求。道路綠化隔離帶以及道路周邊應設置下凹式綠地，充分發揮綠地對雨水的滯蓄和消納作用。車行道雨水應采取初期雨水棄流措施。

3.0.9優先利用現有低洼地、水系、綠地、廣場和道路，遵循“綠色優先、綠灰結合”的原則，選擇和設置雨水控制與利用工程設施，發揮設施滯峰、錯峰、削峰功能。

3.0.10海綿城市片區改造建設項目應先編制海綿城市改造系統化設計方案，科學分配指標，合理確定目標及設施規模并采用模型模擬法對工程效果進行綜合評價。

3.0.11集中發展區、地勢低洼區或者周邊市政雨水管網接納能力不足的新建項目，應采用模型模擬法對項目在設計標準和防澇標準的降雨情況下設施的情況進行模擬和計算。

3.0.12對居住環境或自然環境造成危害的場所以及可能造成陡坡坍塌、滑坡災害的場所，不得采用雨水入滲系統。

3.0.13雨水供水管道應與生活飲用水管道分開設置，嚴禁回用雨水進入生活飲用水給水系統。

3.0.14雨水供水管道上不得裝取水龍頭，并應采取下列防止誤接、誤用、誤飲的措施：

1管道外壁應按設計規定涂色或標識；

2當設有取水口時，應設鎖具或?qū)ｉT開啟工具；

3水池(箱)、閥門、水表、給水栓、取水口均應有明顯的“雨水”標識。

條文說明：

3.0.1 傳統的雨水排水模式，以快排為導向，過度依賴城市管網，城市的下墊面喪失了對地表徑流的滲透、滯蓄和凈化功能。

水的外部性很強，幾乎無所不及。由于種種原因，我國城市水治理系統碎片化問題非常突出，直接影響到治理的效率和效果。強調系統治理就是要從生態系統、水系統、設施系統、管控系統等多維度去解決系統碎片化的問題。

首先，要從生態系統的完整性上來考慮，避免生態系統的碎片化。水是重要的生態環境的載體，治水絕不能“就水論水”,要牢固樹立“山水林田湖草”生命共同體的思想，充分發揮山水林田湖草等自然地理下墊面對降雨徑流的積存、滲透、凈化作用。其次，要建立完整的水系統觀。水環境問題的表象在水上，但問題的根源在岸上，事是人為。應充分考慮水體的岸上岸下、上下游、左右岸水環境治理和維護的聯動效應。再之，要以水環境目標為導向，建立完整的污染治理設施系統。要構建從源頭減排設施(微排水系統)、市政排水管渠(小排水系統)到排澇除險系統(大排水系統),并與城市外洪防治系統有機銜接的完整體系。

海綿城市建設改變了傳統的技術路線和方式方法，由傳統的“快排+末端治理”轉換為“源頭減排、過程控制、系統治理”,充分恢復下墊面的“海綿體”功能，發揮綠色設施和灰色設施的綜合效益，既能緩解生態、環境、資源的壓力，又能降低工程造價和運維成本。

3.0.8初期地面徑流，由于雨水對地面的沖刷和淋洗，徑流中含有較高濃度的SS、COD,甚至油脂和垃圾等污染物。因此，應在雨水匯入?yún)^(qū)域設置棄流、沉淀、攔截、過濾等措施，降低對植被生長的影響。

3.0.10海綿城市建設是一個多目標、多措施的決策，采用模型法效率高，得到的結果與實際情況比較吻合，但考慮到目前海綿城市仍處于起步階段，部分單位尚不具備采用模型法的條件，也可根據其他方法將海綿城市的控制指標落實到各項技術措施中。

3.0.12本條款為強制性條款。

雨水入滲設施特別是地面下的入滲使深層土壤的含水量人為增加，土壤的受力性能改變，可能會影響到建筑物的基礎。建設雨水入滲設施時，需要對場地的土壤條件進行調查研究，以便正確設置雨水入滲設施，避免對建筑物產生不利影響。雨水入滲設施不應對地下水造成污染，不應對居民的生活造成不便，不應對衛生環境產 生負面影響。自重濕陷性黃土在受水浸濕并在一定壓力下土體結構迅速破壞，產生顯著附加下沉造成墻體裂縫等危害，可采取換填土和改良土壤等措施保證工程安全。

膨脹土具有較大的吸水膨脹、失水收縮性能和強度衰減性。必須根據地基膨脹等級以及構筑物的結構類型，因地制宜地采取相應 的處理措施，保證構筑物的安全和正常使用。

3.0.14本條為強制性條款。

嚴禁兩類管道任何形式的連接，應確保從水源到用水點都是獨立的。雨水的來源是不穩定的，因此雨水供水系統都設有補水。當 采用生活飲用水補水時，補水管道出口和雨水集水池(箱)內水面應有空氣間隔。雨水回用水系統作為項目配套設施進入建筑時，安全措施十分重要?；赜盟畧?zhí)行的水質是雜用水水質標準，屬非飲用水，因此嚴禁回用水進入生活飲用系統。

建筑與小區的回用雨水存在意外進入生活飲用水系統的風險，因此取藥采取嚴格防范措施。

雨水回用系統在使用中存在誤接、誤用的風險。誤接常發生在裝修、埋地管道施工及維修過程中，所以雨水管道外壁必須涂色或標識，以便防止雨水管道誤認為生活飲用水管道并與之連接。

“雨水”標識雖能防止認識且看到文字的人誤飲誤用，但光線較弱，以及兒童、盲人和文盲人群難以辨識，所以應在取水口上設置鎖閉裝置或配置專用開啟工具。

4參數與計算

4.1設計參數

4參數與計算

4.1設計參數

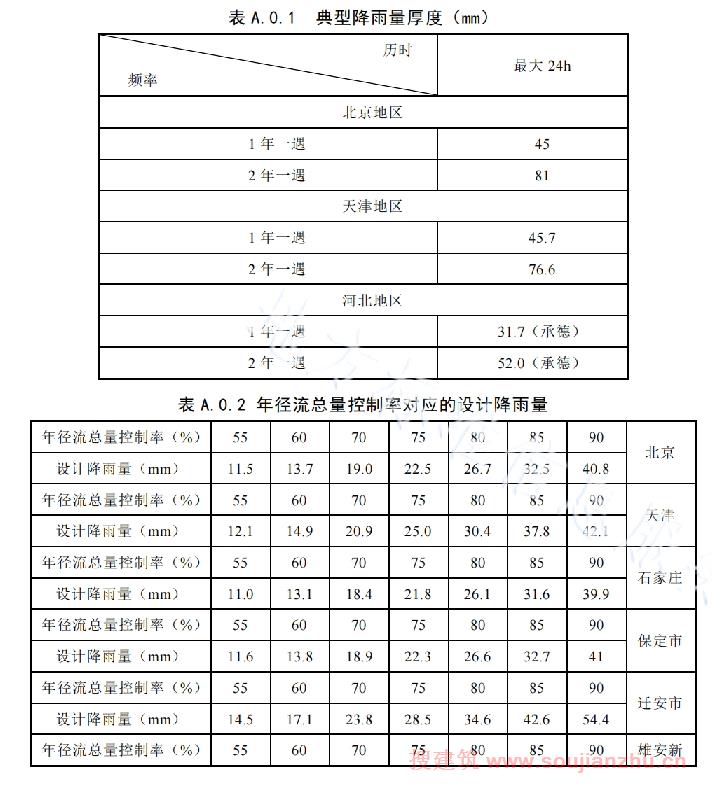

4.1.1降雨參數應根據項目區域內或臨近地區雨量觀測站30年以上降雨資料確定。雨水控制與利用設計降雨量應按多年平均降雨量計算，典型頻率降雨量及年徑流總量控制率對應的設計降雨量參見

附錄A。

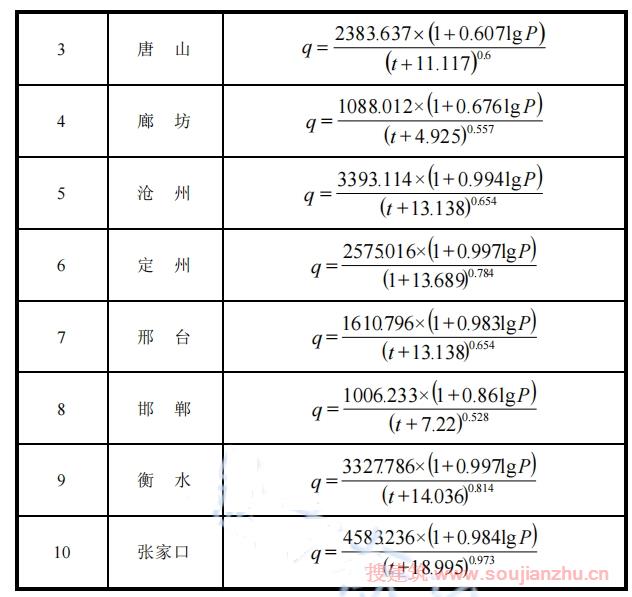

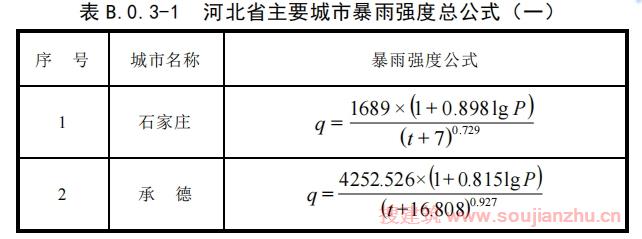

4.1.2京津冀典型城市暴雨強度公式參見附錄B。

4.1.3設計降雨歷時，應符合下列規定：

1雨水管渠的設計降雨歷時，應按下式計算：

t=t₁+t₂ (4.1.3)

式中t——降雨歷時:

t₁——匯水面匯水時間,視距離長短、地形坡度和地面鋪裝情況而定(屋面一般取5min;道路路面取5min~ 15min)。

t₂——管渠內雨水流行時間。

2在規劃或方案設計時，建筑小區設計降雨歷時可按10min～ 15min計算。

4.1.4不同種類下墊面的徑流系數應根據實測數據確定，無實測資料時可按表4.1.4取值。綜合徑流系數應按下式計算：

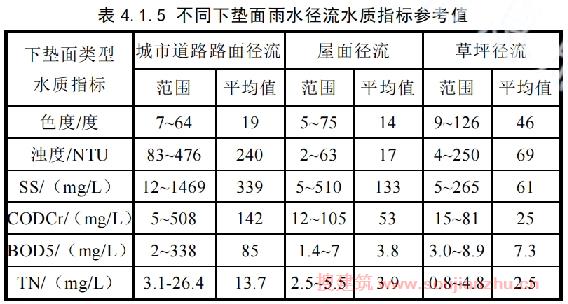

4.1.5不同下墊面徑流雨水水質應以實測值為準，無實測資料時可按表4.1.5取值。

4.1.6雨水收集回用系統處理后的雨水水質指標應符合國家現行相關標準的規定。當雨水同時回用于多種用途時，其水質應按最高水質標準確定。

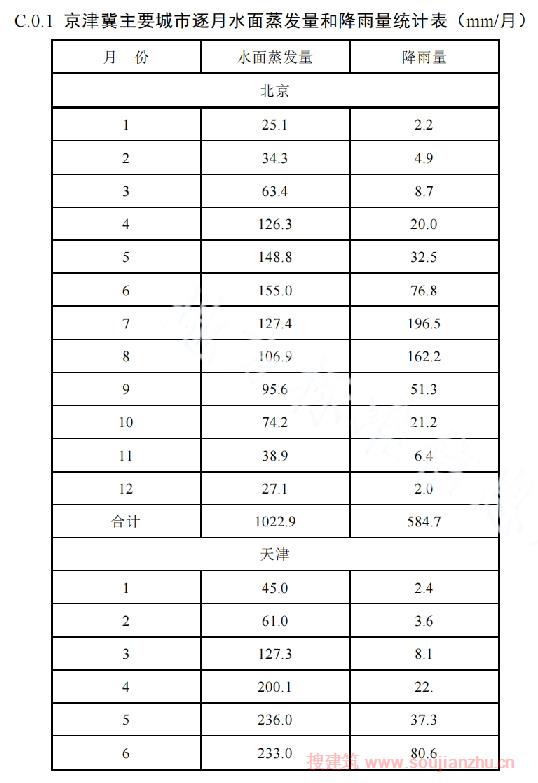

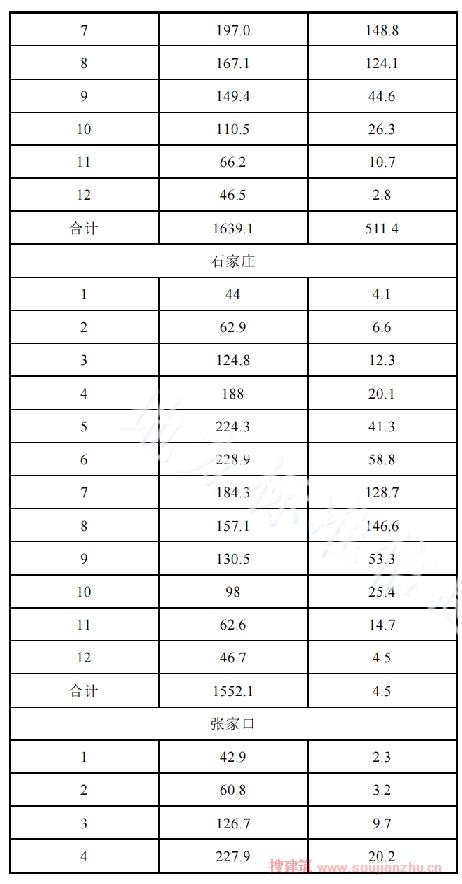

4.1.7全年水面蒸發量應根據實測數據確定，缺乏資料時可按附錄 C取值。

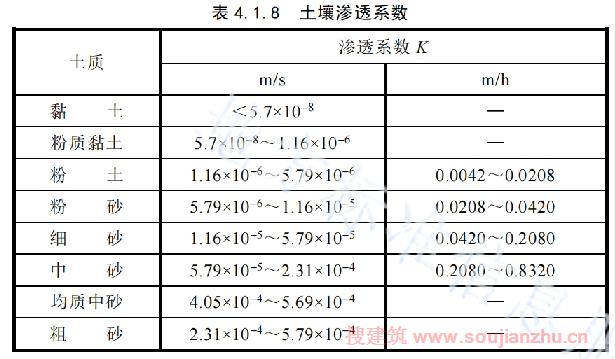

4.1.8土壤滲透系數應以實測數據為準，缺乏實測數據資料時，可按表4.1.8取值。

條文說明：

4.1.4本條規定了匯水范圍內綜合徑流系數的計算方法以及綠地、屋面和路面等不同下墊面徑流系數的選用值。

透水鋪裝地面徑流系數，參照北京市水科學技術研究院試驗數據：試驗重現期1年～10年，降雨歷時120min,路基土滲透系數 1×10^-6m/s,設計鋪裝層容水量45mm。試驗結果見表2。

K'——基層的飽和導水率(mm/min)。

其他下墊面類型徑流系數取值參考《建筑與小區雨水控制及利用工程技術規范》GB 50400?？紤]當水體設置調蓄空間時，調蓄空間滯蓄雨水量在計算項目總調蓄容積時已經核算，防止重復計算，水面徑流系數取值為1。

4.1.5“十一五”期間，天津市市政工程設計研究院、南開大學環境科學與工程學院依托國家“水體污染控制與治理”科技重大專項開展了地表徑流面源污染特征研究，對中心城區不同下墊面、不同功能區、不同降雨歷時中雨水中污染物進行了研究，表4.1.5的水質指標 主要參考該研究的成果。

4.2設計計算

4.2設計計算

4.2.1海綿城市雨水控制與利用工程設計計算包括雨水年徑流總量控制率及徑流總量、年徑流污染削減率、外排流量、初期棄流量、雨水回用量及水量平衡計算等。

4.2.2雨水控制與利用設施控制規模應依據年徑流總量控制率所對應的設計降雨量及匯水面積，采用“容積法”計算得出。

4.2.3雨水徑流總量應按下式計算：

4.2.4年徑流污染削減率以年固體懸浮物(SS)總量削減率計，應 按下式計算：

式中： C——年徑流污染削減率；

η——年徑流總量控制率；

C_i——各類單體設施對固體懸浮物削減率；

F——各類單體設施匯水面積之和(m2);

F_i——單體設施匯水面積(m2)。

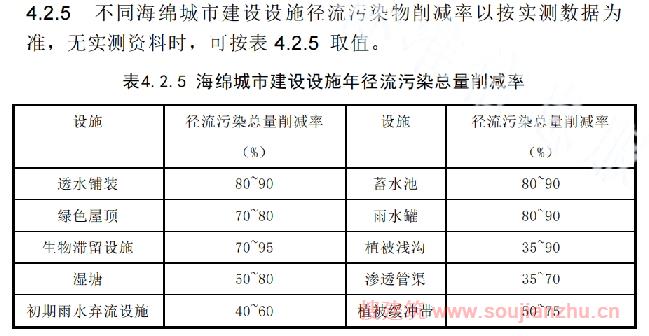

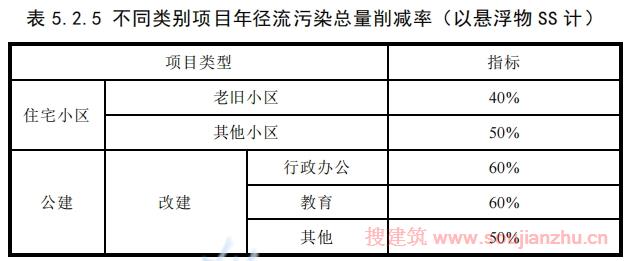

4.2.5不同海綿城市建設設施徑流污染物削減率以按實測數據為準，無實測資料時，可按表4.2.5取值。

注:

1 轉輸型植被淺溝取低值，轉輸兼入滲型植被淺溝取高值;

2 打孔滲透管(溝)取低值，開孔率越高值越大，軟式滲透管取高值。

4.2.6設計流量應按式4.2.6計算：

4.2.7初期棄流量宜按式4.2.7進行計算。當有特殊要求時，可根據 實測雨水徑流中污染物濃度確定。

4.2.8滲透設施的徑流體積控制規模、進水量和蓄積雨水量應滿足下列規定：

1滲透設施的徑流體積控制量應按下列公式計算：

Vin=Vs+Ws (4.2.8-1)

Ws=αKJAsts (4.2.8-2)

式中：V_in——滲透、滲濾及滯蓄設施的徑流體積控制量(m³);

V_s——設施有效滯蓄容積(m³);

W_s——滲透設施滲透量(m³);

α——綜合安全系數，一般取0.5～0.6;

K——土壤或人工介質的飽和滲透系數(m/s)由土壤類型或人工介質構成確定，不同類型土壤的滲透系數參見4.1.8。

J——水力坡降，一般取1.0;

A_s——有效滲透面積(m²);

t_s——滲透時間,當用于調蓄時應≤12h,其他≤24h。

2滲透設施進水量可按下式計算：

3滲透設施產流歷時內的蓄積雨水量可按下式計算：

Wp=Max(Wc-Ws) (4.2.8-4)

式中Wp——產流歷時內的蓄積水量(m³),產流歷時經計算確定，不宜大于120min。

4.2.9景觀水體水面蒸發量、水體滲漏量，并應符合下列規定：

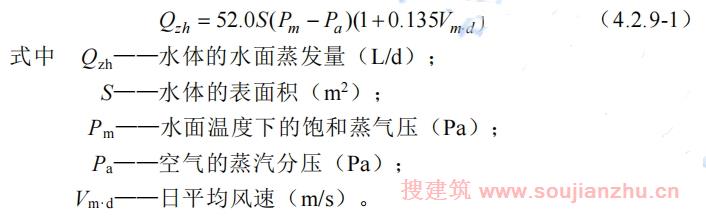

1日平均水面蒸發量應依據實測數據確定，缺乏資料時可按下式計算。

2水體日滲漏量可按下式計算：

4.2.10雨水收集回用規模應進行水量平衡分析后確定，并應符合下列規定：

1雨水徑流總量按本規范式4.2.3計算，降雨量可取1年～2 年24小時降雨量；

2雨水回用儲水池規?？砂椿赜孟到y(tǒng)最高日用水量的 25%~35%計算；資料不足時，可采用1年~2年的24小時降雨扣除初期徑流后的徑流量確定雨水池的回用容積。

4.2.11水量平衡分析應根據回用目標確定，并符合下列規定：

1雨水收集回用時，水量平衡分析應包括雨水來水量、初期雨水棄流量、回用水量、補充水量和排放量；

2利用景觀水體對雨水進行調蓄利用時，水量平衡分析應包括雨水來水量、初期雨水棄流量、回用水量、滲漏量、蒸發量、補充水量和排放量；

3雨水處理系統采用物化及生化處理設施時自用水量為總處理水量的5%～10%,當采用自然凈化方法處理時不計算自用水量。

4.2.12綠化灌溉最高日用水定額應根據氣候條件、植物種類、土壤理化性狀、澆灌方式和管理制度等因素確定，當無相關資料時，可按1.0 L/m²·d～3.0 L/m²·d取值；綠化灌溉年均用水定額可按表4.2.12取值。

4.2.13小區道路、廣場的澆灑最高日用水定額可按澆灑面積2.0 L/m².d~3.0 L/m².d計算；平均日用水量應考慮氣象條件因素后綜合確定，無其他資料時可按表4.2.13取值。

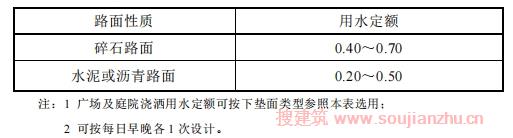

4.2.13澆灑道路用水定額(L/m²·次)

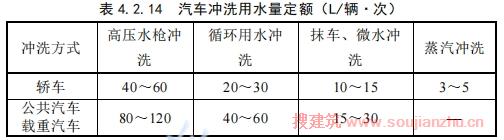

4.2.14汽車沖洗用水定額，應根據車輛用途、保養要求及采取的沖洗方式確定，可按表4.2.14取值。

4.2.15空調循環冷卻水系統的補充水量，應根據氣象條件、冷卻塔形式、供水水質、水質處理及空調設計運行負荷、運行天數等確定，可按平均日循環水量的1.0%～2.0%計算。

4.2.16用于削減外排水洪峰流量時，雨水調蓄設施的有效容積可按下式計算：

條文說明：

4.2.3規定了年徑流總量控制率降雨厚度下需控制的徑流總量計算公式。

在設計下墊面條件下，公式中h_y取值為項目對應年徑流總量控制率的降雨厚度，計算結果為對應徑流總量控制率下需設置的總調蓄容積。用于滯蓄、入滲與收集回用設施的來水量計算時，設計降雨量取值為短歷時(小時或日均值);用于雨水塘、景觀水體收集回用設施的月水量平衡分析計算時，設計降雨量取月均值；用于年可利用雨水資源總量計算時，設計降雨量取年均值。

4.2.8本條規定了入滲設施滲透量、進水量及產流歷時內蓄水量的計算方法。

1 滲透設施滲透量計算公式參照地下水層流運動的線性滲透定律，又稱達西定律。式中α為安全系數，主要考慮入滲設施會逐漸積淀沖刷灰塵等顆粒，使?jié)B透效率降低。京津冀三地位于北地區，灰塵較多，參照《建筑與小區雨水控制與利用工程技術規范》GB 50400取0.5～0.6。

水力坡降J是滲透途徑長度上的水頭損失與滲透途徑長度之比，其計算式為：

式中J_s——滲透面到地下水位的距離;

Z——滲透面上的存水深度。

當滲透面上的存水深Z與該面到地下水位的距離J_s相比很小時，則J≈1。為安全計，當存水深Z較大時，一般仍采用J=1。

入滲設施的有效滲透面積按下列要求確定：

水平滲透面按投影面積計算；豎直滲透面按有效水位高度的1/2 計算；斜滲透面按有效水位高度的1/2所對應的斜面實際面積計算；地下滲透設施的頂面積不計。

一般要求入滲設施在24h內把蓄存的雨水滲完，當滲透設施蓄水容積計入雨水調蓄容積時，應同等于調蓄池12小時放空的要求，因此取≤12h。

本條公式的用途為：

1) 根據需要滲透的雨水設計量求所需要的有效滲透面積；

2) 根據設計的有效滲透面積求各時間段內對應的滲透雨水量。

2本條公式引自住房和城鄉建設部工程質量安全監管司、中國建筑標準設計研究院編《全國民用建筑工程設計技術措施一給水排水》(中國計劃出版社，2009年版)。集水面積指客地匯水面積，需注意集水面積F的計算中不附加高出集雨面的側墻面積。根據中國建筑設計研究院趙世明在“降雨過程中雨水滲透設施的雨水流入量計算”中指出，我國給排水工程雨水管網計算中，設計降雨強度采用的是平均降雨強度而不是瞬時降雨強度，經推導需將原公式中修正系數1.25去掉，以避免設計計算中產生誤差。

入滲設施(或系統)的產流歷時概念：一場降雨中，進入入滲設施的雨水徑流流量從小變大再逐漸變小直至結束，過程中間存在一個時間段，在該時間段上進入設施的徑流流量大于入滲設施的總入滲量，這個時間段即為產流歷時。

3入滲系統產流歷時內的蓄積雨水量計算方法，公式中Max 的含義是取計算最大值可按如下計算：

步驟1:對W_c-W_s求時間(降雨歷時)導數；

步驟2:令導數等于0,求解時間t,t若大于120min則取120;

步驟3:把t值代入W_c-W_s中計算即得最大值。

降雨歷時t高限值取120min是因為暴雨強度公式的推導資料采用120min以內的降雨。

如上計算出的最大值如果大于按條文中(3.2.1)式計算的日雨水設計總量，則取小值。根據暴雨強度計算的降雨量與日降雨量數據并不完全吻合，所以需作比較。

求解Max(W_c-W_s)還可按如下列表法計算：

步驟1:以10min為間隔，列表計算20、30、……、120min的 W_c-W_s值；

步驟2:判斷最大值發生的時間區間；

步驟3:在最大值發生區間細分時間間隔計算W_c-W_s,即可求得 Max(W_c-W_s)。

4.2.9規定了雨水回用做景觀用水時的損失量計算方法。

當雨水回用為景觀水體用水時，景觀水體的滲透量根據池體結構和防滲做法不同而有所差別。由于施工技術及工程材料的發展，一般景觀水體單位面積日滲透量不會大于1L/(m²·d)。

當設置雨水凈化處理系統時，應考慮有5%～10%的損失量，如設備管道滴漏、反沖洗排水、設備排泥等。當處理工藝采用濕地等自然凈化工藝時，由于沒有額外排水，可不考慮自用水量。

4.2.12列舉了雨水回用做綠化灌溉用水的回用定額。

表4.2.11取值參照北京地區《草坪節水灌溉技術規定》(DB11/T 349)編制。取平水年數據，冷季型草坪草系指最適生長溫度為 15℃～25℃,受季節性炎熱的強度和持續期及干旱環境影響較大的草坪草。暖季型草坪草系指最適生長溫度為26℃～32℃,受低溫的強度和持續時間影響較大的草坪草。養護等級參考《城市園林綠化養護管理標準》DB11/T 213中規定執行。特級養護質量標準主要包括：綠化養護技術措施完善，管理得當，植物配置科學合理，達到黃土不露天；一級養護質量標準主要包括：綠化養護技術措施比較完善，管理基本得當，植物配置合理，基本達到黃土不露天；二級養護質量標準主要包括：綠化養護技術措施基本完善，植物配置基本合理，裸露土地不明顯。

最高日綠化澆灌用水定額參照《建筑給水排水設計標準》GB 500154取值。

4.2.14列舉了雨水回用為洗車用水的用水定額。

在水泥和瀝青路面行駛的汽車，宜選用下限值；路面等級較低時，宜選用上限值。條文定額參考《建筑給水排水設計標準》GB 50015 確定。隨著汽車保有量的增加、科學技術的進步和節水意識的增強，微水洗車、電腦循環水洗車行業將逐步替代傳統洗車方式。當采用高技術洗車方式時，用水量應按產品說明書確定。

5建筑與小區

5.1一般規定

5建筑與小區

5.1一般規定

5.1.1建筑與小區海綿城市建設應按源頭減排原則，對徑流總量、徑流峰值、徑流污染進行控制，兼顧雨水資源化利用。

5.1.2建筑與小區應設置雨水排水系統，并與雨水控制與利用設施相銜接。

5.1.3新建工程的附屬設施應和雨水控制與利用工程相結合，景觀水體、草坪綠地和低洼地應具有雨水儲存和調節功能；人工湖景觀區域應建成集調蓄雨水、水體凈化和生態景觀為一體的多功能生態 水體。

5.1.4應協調場地內建筑、道路、廣場、綠地、水體等布局和豎向設計，合理規劃地表徑流，使雨水有組織自流匯入周邊雨水控制與利用設施。

5.1.5建設用地豎向設計應確保場地排水安全防止倒灌。地下建筑的出入口、通風井等室外構筑物的敞口部位應高于城市防洪水位，同時高于周邊地坪不小于300mm。

5.1.6建筑屋面有條件時宜采用綠化屋面，硬化屋面雨水應在消除初雨污染后排放，并應符合下列規定：

1住宅、辦公、教學樓等公共建筑應采取雨水立管斷接至下凹式綠地、生物滯留設施等措施；

2大型公共建筑屋面雨水宜經棄流、沉淀、并調蓄后排入雨水管渠；

3醫療建筑屋面雨水宜接入雨水管渠，有污染可能時應經過消毒處理后排放。

5.1.7符合透水條件的人行道、非機動車道及廣場應設置為透水鋪裝地面。

5.1.8道路、廣場及建筑物周邊綠地應設置下凹式綠地，充分發揮綠地對雨水的滯蓄和消納作用，小區集中綠地或景觀水體應具有雨水滯蓄、調節功能。

5.1.9雨水控制與利用系統應設置外排水流量監測設施、雨水儲存池或調節池的液位等雨水監控設施。

條文說明：

5.1.1建筑與小區作為城市的重要組成部分，是海綿城市建設的重要場所，海綿城市建設的重要指標都要通過建筑與小區來實現。

5.1.4建筑與小區海綿城市建設的核心要點就是豎向設計，良好的豎向設計可以使雨水有利于匯至應海綿設施當中，減少外排量和徑流污染量。

5.1.6多層住宅及辦公建筑雨水立管應進行斷接設計。雨水立管斷接雨水應引至周邊下凹式綠地、生物滯留設施、高位花壇或雨水桶等設施中。雨水立管斷接不應對建筑立面、建筑結構造成影響和破壞。大型屋面、高層屋面排水不宜設計雨水立管斷接。高層屋面雨水立管進行斷接時底部應采取防沖刷設施。為防止雨水被醫療廢水污染，建筑屋面雨水不宜采用雨水立管斷接等措施，宜直接排放至雨水管渠。

5.2規劃設計

5.2規劃設計

5.2.1海綿城市雨水控制與利用工程設計，應滿足建設區域的外排水總量不大于開發前的水平，并應符合下列規定：

1已建成城區的外排雨水流量徑流系數不應大于0.5;

2新開發區域外排雨水流量徑流系數不應大于0.4;

3外排雨水峰值流量不應大于市政管網的接納能力。

4雨水排水設計標準應與規劃相協調，并不應低于2年重現期。

5.2.2建筑與小區項目海綿城市雨水控制與利用規劃應優先利用原有自然低洼地形、自然水系、坑塘、下凹式綠地等空間滯蓄雨水，減少外排雨水量，并應符合下列規定：

1具體配建標準為：每千平方米硬化面積配建調蓄容積不小于 30立方米的雨水調蓄設施；當總硬化面積達到10000平方米，每千平方米硬化面積應配建調蓄容積不小于50立方米的雨水調蓄設施，并應符合下列規定：

1)硬化面積計算方法：

居住區項目，硬化面積應為屋頂硬化面積，按屋頂(不包括實現綠化的屋頂)的投影面積計；

非居住區項目，硬化面積應包括建設用地范圍內的屋頂、道路、廣場、庭院等部分的硬化面積，計算方法為：硬化面積=建設用地面積-綠地(包括實現綠化的屋頂)面積-透水鋪裝用地面積；

2)雨水調蓄設施包括：雨水調節池、具有調蓄空間的景觀水體、降雨前能及時排空的雨水收集池、洼地以及入滲設施，不包括僅低于周邊地坪100mm以內的下凹式綠地。

2凡涉及綠地率指標要求的項目，綠地中至少應有50%設為下凹式綠地或生物滯留設施等滯蓄雨水的設施；

3公共停車場、人行道、步行街、自行車道和休閑廣場、室外庭院的透水鋪裝率不應小于70%。

Ⅰ目標和指標

5.2.3海綿城市雨水控制與利用工程建設指標除應滿足地區專項規 劃要求外，尚應符合本規范規定。

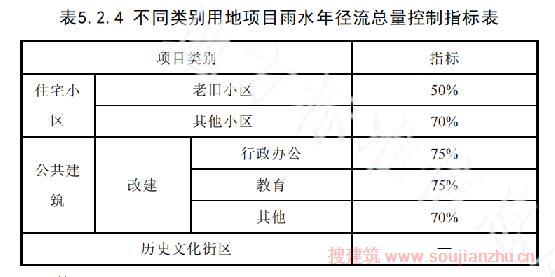

5.2.4不同用地性質項目雨水年徑流總量控制率指標，應根據海綿城市專項規劃，綜合現狀和開發強度等因素確定，新開發區域建設項目年徑流總量控制率不應低于85%,其他項目不應低于表5.2.4的規 定。

注： 1項目按規劃用地分類；

2“—”表示不作硬性指標要求，應充分利用空間實施源頭減排：

3年徑流總量控制率與建筑密度、綠地率、地下空間等因素密切相關，綠地率高、建筑密度低的建筑與小區可適當提高指標：

4老舊小區：城市或縣城(城關鎮)建成年代較早、失養失修失管、市政配套設施不完善、社區服務設施不健全、居民改造意愿強烈的住宅小區(含單棟住宅樓);

5其它小區：除老舊小區之外的既有住宅小區；

6當?shù)胤接忻鞔_規定時，可參照當?shù)匾?guī)定執行。

5.2.5徑流污染削減率指標應根據海綿城市專項規劃，用地性質、流域水環境質量、徑流污染特征等因素確定，新開發區域建設項目年徑流污染削減率不應低于70%,其他項目不應低于表5.2.5的取值。

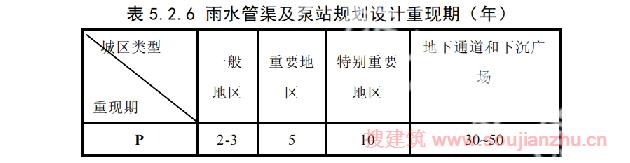

5.2.6雨水管渠及泵站設計標準應滿足排水規劃要求，并應與城市雨水排水系統相銜接，并不低于表5.2.6的規定。

注:

1 雨水管渠設計重現期應視其所處地區重要性不同，按就高不就低的原則選取，一般地區:北京市不小于3年，天津、河北地區不小于2年;

2 對于低洼地且無法通過重力方式正常排水的建設區，以及短時暴雨可能造成較大損失的地區，其雨水管渠設計重現期應在表中的基礎上適當提高，并應采取調蓄和排澇措施;

3 位于中心城或新城內一般地區的小區雨水管渠設計重現期應采用5年一遇;特別重要的區域采用10年。

4 與建筑相接的地下通道和下沉廣場排水標準不應低于50年。

Ⅱ片區設計

5.2.7建成區海綿城市建設設計應以管控單元為基礎，在充分調研的基礎上進行。注重連片效應，杜絕碎片化建設。對近期難以達到海綿設計目標的區域，可先進行易澇點等重點治理，再行整體改造，循序漸進，分階段達到目標。

5.2.8新開發片區應編制海綿城市專項建設性詳細規劃，劃定排水分區、藍綠空間、協調地塊指標，控制片區各部分標高；根據特征提出源頭減排設施及規模；并采取模擬計算復核結果。

5.2.9舊城改造應按建設時序劃分片區編制海綿城市專項建設系統 化方案：根據排水分區、重點問題、可改造空間、協調地塊指標、改造方案并模擬復核結果。

5.2.10歷史文化街區海綿城市建設應以問題為導向，著重解決雨天積水、雨污合流、管道老化、市政條件不完善等問題。并符合下列規定：

1宜結合街區有機更新、危房改造、房屋修繕、市政配套完善、環境整治等同步實施；

2應注重恢復和保護古代的排水文化和河湖水系；

3街道、胡同內布置市政管線時，應注意保護原有風貌及道路尺度和標高。

Ⅲ系統選擇

5.2.11 雨水控制與利用應采取收集與截污系統、入滲與滯蓄系統、雨水處理及回用系統、儲存調節與排放系統、收集回用系統之一或其組合，并應符合下列規定：

1建筑與小區宜優先采用雨水入滲、滯蓄系統，地下建筑頂面的透水鋪裝及綠地宜設置滲透排水設施；

2具有大型屋面的公共建筑宜設收集回用系統，收集屋面雨水回用于綠地澆灌、場地清洗及滲入地下等；

4市政條件不完善或下沉廣場、低洼區域以及排水標準高的區 域，當排水量超過市政管網接納能力時，應設調節系統，減少外排雨水的峰值流量。

5.2.12雨水控制與利用系統應符合下列規定：

1雨水入滲、滯蓄系統應合理利用場地空間；

2收集回用系統應設收集、截污、棄流、儲存、處理與回用等設施；

3調節系統應設收集、調節及溢流排放等設施，且宜與入滲、滯蓄系統和收集回用系統組合應用。

5.2.13雨水收集回用系統的設施規模可根據下列條件確定：

1可收集的雨量；

2回用水量、回用水用水時間與雨季降雨規律的吻合程度及回用水的水質要求；

3水量平衡分析；

4經濟合理性。

5.2.14雨水回用用途應根據可收集量和回用水量、用水時段及水質 要求等因素確定，可按下列次序選擇：

1景觀用水；

2綠化用水；

3路面沖洗用水；

4汽車沖洗用水；

5循環冷卻用水；

6其他。

5.2.15屋面雨水可采用收集回用、雨水入滲或兩者的組合形式，宜優先排入綠地等雨水滯蓄、收集設施。當在平均降雨間隔期間的回用水量小于屋面的日均可收集雨量時，屋面雨水利用宜選用回用與入滲相結合的方式。

5.2.16硬化地面雨水應有組織排向綠地等雨水滯蓄、收集設施。小區內機動車道雨水宜利用地面生態設施凈化后滲入地下，可采用滲排一體化系統。

條文說明：

5.2.1對雨水控制與利用工程的外排雨水的徑流系數做出規定。

1 已建成城區的外排雨水流量徑流系數不大于0.5,主要依據如下：

1)在《建筑與小區雨水利用工程技術規范》GB 50400中規定“建設用地雨水外排流量徑流系數宜按扣損法經計算確定，資料不足時可采用0.25～0.4”,當溢流排水的設計重現期比雨水利用設施的降雨量設計重現期大1年以內時，取用下限值，當前者比后者大2年左右時，取高限值，當前者比后者大5年時，取0.5;對應已建城區原有雨水控制與利用設施較少，按照目前北京地區按3年至5年的重現期標準，已建城區的外排徑流系數應不大于0.5;

2)在《室外排水設計標準》GB 50014中，提出“北京市的綜合徑流系數為0.5～0.7”,即市政設施要求建設項目控制的外排雨水徑流系數為0.5～0.7;

3)北京市地方規劃對已建城區的外排徑流系數規定為不大于0.55,即已建城區現有的排水設施可接納能力>0.5;

“LID”理論在已建城區應理解為：開發建設應不導致城市已有設施更替。

另外，已建成區域的用地緊張，硬化程度普遍較高，加大滯蓄設施成本較高，不經濟。

2新開發區域外排雨水流量徑流系數不大于0.4,主要依據如下：

1)新建區域的開發前狀態為農田或綠地，綠地的流量徑流系數般為0.3,當綠地土壤飽和后，徑流系數可達到0.4。為滿足低影響開發的要求，新開發區域開發后外排總量應不大于開發前的水平，即不應大于0.4;

2)北京市建筑設計研究院有限公司對多個已建成的新開發區域內的雨水設施進行回訪研究，并通過北京建筑大學應用SWMM模擬計算驗證：從實際減排的效果來看，當區域內的雨水設施在5年重現期下能控制區域的外排雨水流量徑流系數不大于0.4時，區域內的雨水設計標準即可達到年均徑流總量控制率大于0.85,即區域內的年均外排雨水徑流系數為不大于0.15的水平；

3)雨水的過量收集會導致原有水體的萎縮或影響水系統的良性循環，要使硬化地面恢復到自然地貌的環境水平，最佳的雨水控制量應以雨水排放量接近自然地貌為標準，因此從經濟性和維持區域性水環境的良性循環角度出發，徑流的控制率也不宜過大而應有合適的量(除非具體項目有特殊的防洪排澇設計要求)。在自然地貌或綠地的情況下，徑流系數通常為0.15左右，即年均雨水徑流總量宜控制在85%左右。

綜上所述，對北京地區的雨水控制與利用工程的外排雨水流量徑流系數規定為：已建成城區的外排雨水流量徑流系數不大于0.5; 新開發區域外排雨水流量徑流系數不大于0.4。

3對于一些周邊市政管網接納能力較低的建設工程，其外排雨水峰值流量還應不大于市政管網的接納能力。本條規定的設置主要是考慮到有些已建區域內的市政管網設計標準較低，短時間內無法提高市政管網的接納能力。例如某個已建區域內的建設項目，其周邊市政雨水管網的設計標準為1年一遇降雨，當其雨水工程以本條款第一條規定執行外排雨水流量徑流系數不大于0.5時，發現其外排流量還是大于市政管網的接納能力，因此該建設項目的雨水控制與利用工程應將更多的雨水滯留在場地內，以滿足該項目的外排峰值流量不大于市政管網的接納能力，其外排雨水流量徑流系數控制的范圍應比第一條規定更為嚴格。

下沉廣場等標準高區域，設計標準降雨應滿足1～2款，超標準降雨應考慮市政管道接納能力，并設雨水調節排放系統，制定排澇預案。

4根據《室外排水設計標準》GB50014中表4.1.3的規定。北京地區雨水排水設計標準最小為3年重現期。

5.2.2明確海綿城市規劃設計指標要求。

雨水調蓄對削減峰值流量起到非常重要的作用，本款對項目調蓄設施規模提出控制指標。

根據“北京市規劃委員會關于印發《新建建設工程雨水控制與利用技術要點(暫行)》的通知”(市規發[2012]1316號)、“北京市人民政府關于印發《北京市居住公共服務設施配置指標》和《北京市居住公共服務設施配置指標實施意見》的通知”(京政發[2015]7 號)的要求，將雨水調蓄設施規模改為硬化面積達10000平方米及以上的項目，配建雨水調蓄設施的規模為每千平方米硬化面積配建不小于50立方米的調蓄設施。

1)明確硬化面積計算方法

延續標準修編前要求。

2)調蓄空間的界定

不提倡做人工雨水調蓄池，鼓勵利用景觀水體、收集池、下滲設施等作為調蓄空間，既有利于削減峰值流量，同時兼顧雨水的收集利用。由于僅下凹100mm綠地不能抵消雨水調蓄設施的規模，但可作為場地內的蓄水空間用于計算場地的外排峰值流量和徑流系數。其他雨水設施如具有調蓄空間的景觀水體、降雨前能及時排空的雨水收集池、洼地及入滲設施等均對區域雨水調蓄起到作用，因此將雨水調節池容積、景觀水體的調蓄空間、雨水收集池排空后的容積、洼地及入滲設施的調蓄容積計算在調蓄空間內。

2、3款為下凹綠地、生物滯留設施及透水鋪裝指標要求。

因為下凹綠地、生物滯留設施等和透水鋪裝不但有利于滯蓄雨水、削減峰值流量，同時對徑流面源污染截留、地下水位提高、改善周邊空氣環境等都有較明顯的作用，應大力推廣。綠地率指標要求指的是覆土深度滿足規劃綠地要求的綠地面積?？紤]到目前建設項目用地緊張，地下建筑及下沉廣場日益增多，透水鋪裝下墊面條件不滿足要求的區域較多，因此維持50%下凹綠地及70%透水鋪裝的要求。綠地應為計入綠化指標的用地。公共停車場、人行道、步行街、自行車道和休閑廣場、室外庭院等區域，當覆土厚度大于等于0.6m 時宜采用透水鋪裝。

5.2.11第4款中市政條件不完善地區、下沉廣場、低洼區域易產生內澇，因此這些區域應設置雨水調節系統，雨水調節系統的規模根據設計重現期以及設計重現期下的匯水面積確定。此外這些區域還應設排澇除險設施，排澇除險設施的設計水量應根據內澇防治設計重現期及對應的最大允許退水時間確定。還應制定內澇防治預案，保證人員安全，減少財產損失。

5.3系統設計

5.3系統設計

Ⅰ收集與截污

5.3.1 雨水收集利用系統的匯水面選擇應遵循下列原則：

1應選擇污染較輕的屋面、廣場、硬化地面、人行道、綠化屋面等匯流面，對雨水進行收集利用；

2垃圾場站、醫院、工業污染區等污染場所雨水不應收集回用；

3當不同匯流面的雨水徑流水質差異較大時，應分別收集與處理。

5.3.2區域雨水匯水面積應按投影面積計算，屋面排水的匯水面積應按匯水面投影面積計算并應符合下列規定：

1 高出匯水面積有側墻時，應附加側墻的匯水面積，計算方法應符合現行國家標準《建筑給水排水設計標準》GB 50015的規定； 2球形、拋物線形或斜坡較大的匯水面，其匯水面積應附加匯水面豎向投影面積的50%;

3硬化屋面雨水應消除初雨污染后排放，住宅及辦公建筑應采取立管斷接至綠地、大型公共建筑屋面雨水宜經調節沉淀后排入雨水管渠或收集回用。

5.3.3綠化屋面雨水口不應低于種植土標高，可設置在雨水收集溝內或雨水收集井內，且屋面應有疏排水設施。

5.3.4雨水口的設置應符合下列規定：

1宜設計為溢流式排水；

2硬化路面雨水口宜設置在路周邊下凹式綠地內或生物滯留設施內。

3雨水口宜設在匯水面的最低處，頂面標高宜低于排水面 10mm～20mm,并宜高于周邊綠地種植土面50mm以上；

排水面高程應確保雨水的排出及蓄水空間的容積，生物滯留設施及下凹式綠地內的雨水口應設在高處或周邊墊土滿足排水高度要求。

4數量及間距應滿足排水流量及徑流組織排放要求；

5在雨水重現期標準高或地形下沉區域設置雨水口時，雨水口數量宜附加1.5～2.0的安全系數；

6收集利用系統的雨水口應具有截污功能。

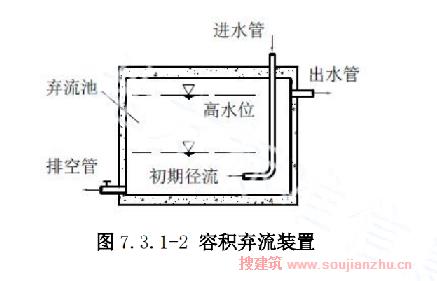

5.3.5屋面及硬化地面雨水的收集回用系統均應設置棄流設施，并應符合下列規定：

1屋面雨水收集系統的棄流裝置宜設于室外，當設在室內時，應為密閉式；

2地面雨水收集系統的雨水棄流設施宜分散設置，當集中設置時，宜設置雨水棄流池。

5.3.6屋面雨水系統中設有容積棄流設施時，棄流設施服務的各雨水斗至該設施的管道長度宜相近。

5.3.7棄流雨水宜排入生物滯留等設施進行入滲處理或待雨停后排放至市政污水管道，當棄流雨水排入污水管道時應確保污水不倒灌。

5.3.8 雨水收集系統的設計流量應按本規范第4.1節、4.2節相關規 定計算，管道水力計算和設計應符合現行國家標準《室外排水設計標準》GB 50014的相關規定。

Ⅱ入滲與滯蓄

5.3.9雨水入滲設施宜根據匯水面積、地形、土壤地質條件等因素選用透水鋪裝、淺溝、洼地、滲渠、滲透管溝、入滲井、入滲池、滲排一體化設施等形式或其組合。土層入滲能力不足時，可增設人工滲透設施。

5.3.10應優先利用綠地入滲滯蓄雨水；建筑、道路和停車場等周邊綠地，街心公園，小區集中綠地應設置為具有雨水入滲和滯蓄的功能綠地。

5.3.11應按照綠地空間、豎向、匯水面和凈化要求等設置綠地雨水設施，并應符合下列規定：

1道路、建筑散水等處，兼用于雨水收集功能時可采用雨水排水溝；

2應用于場地排水的滯蓄、入滲兼有凈化功能，宜設置生物滯留設施

3將雨水口、雨水管等置于綠地時，可設置滲排一體化設施。

5.3.12透水鋪裝地面設計降雨量應不小于45mm,降雨持續時間為 60min。

5.3.13生物滯留設施應符合下列規定：

1污染嚴重的匯水區應選用植被淺溝、前池等對雨水徑流進行預處理，去除大顆粒的雜質并減緩流速；

2屋面徑流雨水應由管道接入滯留設施，場地及人行道徑流可通過路牙豁口分散流入；

5.3.14雨水入滲系統設計應符合下列規定：

1采用土壤入滲時，土壤滲透系數宜大于10^-6m/s,且地下水位距滲透面高差不應小于1.0m;

2當入滲系統空隙容積計為調蓄設施時，應滿足其入滲時間不應大于12h;

3地下建筑頂面覆土層厚度不應小于0.6m,面層為透水層或綠地，且設有排水片層或滲排水管時，可計為透水鋪裝層；

4雨水入滲設施距建筑物基礎不宜小于3.0m;

5當雨水入滲設施臨近建筑和道路時，需在其底部和側壁包覆透水土工布，土工布單位面積質量不應小于200g/m²～300g/m²,其透水性能應大于所包覆滲透設施的最大滲水要求，并應滿足保土性、透水性和防堵性的要求；

6垃圾站、醫院、工業污染區等重污染地區不宜設置雨水滲透設施。

Ⅲ雨水處理及利用

5.3.15雨水收集利用系統應設置水質凈化設施，凈化設施應根據出水水質要求，經過經濟技術比較后確定。回用于景觀水體時宜選用生態處理設施；利用于一般用途時，可采用過濾、沉淀、消毒等設 施；當出水水質要求較高時，也可采用混凝、深度過濾等處理設施。

5.3.16雨水凈化設施前處理應符合下列規定：

1 雨水儲存設施進水口前應設置攔污格柵設施；

2 利用天然綠地、屋面、廣場等匯流面收集雨水時，應在收集池進水口前設置沉泥井。

5.3.17人工濕地的設計規模宜按匯水流域及上游雨水設施的情況，經數值模擬分析后確定。并應符合下列規定：

1進口應設緩沖消能設施，防止擾動沉積物；

2應設前置預處理措施；

3進水口流速不超0.5m/s;

4水力停留時間不小于30min。

5.3.18雨水處理設備的日運行時間不宜超過16小時，設備反沖洗等排污可排入污水管道。

5.3.19雨水清水池的有效容積，應根據產水曲線、供水曲線確定，并應滿足消毒劑接觸時間的要求。在缺乏上述資料情況下，可按雨水回用系統最高日設計用水量的25%～35%計算。

5.3.20雨水回用系統應符合下列規定：

1應設置備用水源，并能自動切換；

2應設水表計量供水量以及補水量。

5.3.21 雨水回用供水管網應采取防止回流污染措施，水質標準低的水不得進入水質標準高的水系統。

5.3.22雨水利用供水系統的水量、水壓、管道及設備的選擇計算等應符合現行國家標準《建筑給水排水設計標準》GB 50015的規定。

5.3.23雨水回用于澆灑綠地時，應避免影響行人，宜采用夜間灌溉及滴灌、微灌等措施。

5.3.24雨水回用系統的供水管材應采用鋼塑復合管、PE管或其他內壁防腐性能好的給水管材，且管材及接口應滿足相關國家標準的要求。

IV 儲存、調節與排放

5.3.25可選用自然或人工水體、埋地式人工水池作為雨水儲存和調 節設施，且應設置于室外。

5.3.26雨水儲存設施必須設在室內時，應設溢流或旁通管并排至室外安全處，其檢查口等開口部位應防止回灌。

5.3.27僅儲存回用雨水的儲存設施可只計算回用容積。兼有儲存和雨水調節功能的儲存設施應分別計算回用容積和調節容積，總?cè)莘e 應為兩者之和。

5.3.28雨水調節系統應包括調節、流量控制和溢流等設施，雨水調 節為雨水調蓄系統的一部分，雨水滯蓄、儲存和調節的總調蓄容積不應小于本規范第4章的規定。

5.3.29調蓄系統的設計標準應與下游排水系統的設計降雨重現期相匹配，且不應小于3年。

5.3.30調節設施應布置在匯水面下游，當調節設施與雨水收集系統 的儲存池合用時，應分開設置回用容積和調節容積，且池體構造應 同時滿足回用和調節的要求。雨水調節池布置形式宜采用溢流堰式和底部流槽式，并應符合下列規定：

1調節池宜采用重力流自然排空，必要時可用水泵強排。排空時間不應超過12h,且出水管管徑不應超過市政管道排水能力；

2調節池應設外排雨水溢流口，溢流雨水應采用重力流排出；

3應設檢查口并便于沉積物的清除；

4應有確保調節空間的措施。

5.3.31流量控制設施應符合下列規定：

1設于調蓄設施的下游；

2設計重現期降雨情況下的最大出流量應不大于雨水外排控制的值。

5.3.32溢流設施的設計應符合下列規定：

1宜與蓄水設施分開設置；

2溢流方式宜采用堰或虹吸管溢流，溢流雨水應采用重力流排出。

條文說明：

5.3.1 綠地和鋪砌的透水地面的適用范圍廣，宜優先采用；當?shù)孛嫒霛B所需要的面積不足時采用洼地入滲；滲透管溝入滲適用于土壤滲透系數不小于5×10-6m/s的場所。

雨水入滲除了自然入滲外，還可以在入滲面下設置增滲設施。特別是對下凹綠地及透水鋪裝，當達不到要求時宜設增滲設施：如在綠地覆土小于1.5m的區域，可在綠地下增加滲排設施，加快雨水的入滲排除；在透水鋪裝下層為非透水面的區域，通過在其下面設置排水措施，可增加設施的滲蓄雨水量。在有收集要求的區域，在雨水入滲系統中可增加收集設施，如在下凹綠地、植被淺溝、透水鋪裝等設施下增加收集管網，則既可達到雨水入滲的目標，同時還能將入滲的雨水進行收集，由于入滲的雨水已經過土壤過濾，還減少了雨水的后處理措施。

5.3.26本條款為強制性條款。

當由于用地條件所限，雨水儲存設施無法設置于室外時，儲存設施溢流和旁通管應直接排至室外檢查井，且不應在室內設置任何形式的儲存設施檢修口。防止造成雨水外溢，淹損室內，必須嚴格禁止。

6市政工程

6.1 —般規定

6市政工程

6.1 —般規定

6.1.1海綿城市雨水控制與利用范圍應包括城市道路、城市廣場、公園綠地、市政場站等市政工程內的雨水控制與利用。

6.1.2海綿城市雨水控制與利用的建設，應符合下列規定：

1.應以削減地表徑流與控制面源污染為主、雨水收集利用為輔。

2.不應降低市政工程范圍內的雨水排放系統設計降雨重現期標準。

3.應以區域總體規劃、控制性詳細規劃及市政工程專項規劃為主要依據，并與之協調。

4.應根據水文地質、施工條件以及養護管理方便等因素綜合確定系統。

5.應注重節能環保和經濟效益。

條文說明：

6.1.1市政工程一般屬于國家的基礎建設，是指城市建設中的各種公共交通設施、給水、排水、燃?xì)?、動力、城市防洪、環境衛生及照明等城市基礎設施，是城市生存和發展必不可少的物質基礎。

本規范將城市道路、郊區公路、城市廣場、地下空間、公園綠地、市政場站等納入市政工程雨水控制與利用的范圍內，城市防洪系統 不在本規范的范圍內。

城市道路按道路在道路網中的地位、交通功能以及對沿線的服務功能等，分為快速路、主干路、次干路和支路四個等級。按照城市道路的形態分布又可分為路段道路和立體交叉道路，下凹式立交橋區是城市立體交叉道路的一種。

本規范將郊區公路納入市政雨水控制與利用范圍，主要基于：

(1)郊區公路網較密集，雨水利用空間較大：

(2)北京城鄉一體化進程較快，郊區公路周邊用地逐步發展為城市用地，逐漸承擔起城市道路的功能；

(3)郊區公路多途經城市重要衛生防護區和水源地，雨天存在徑流污染的可能。

(4)現況雨水系統不完善。

6.1.2規范從保護城市水環境和防災減災的角度出發，對市政工程雨水控制與利用的目的做了規定。市政工程范圍內不透水下墊面占大多數，徑流系數較大，由降雨徑流沖刷引起的面源污染嚴重的影響了城市水環境。此外，極端降雨事件引起的水患也對城市公共安全造成較大的威脅。北京雨季時間較短，雨水收集利用的工程效益不明顯，故本規范規定以削減地表徑流與控制面源污染為主，雨水收集利用為輔。

市政工程范圍內的雨水排放系統不應受雨水控制與利用工程的建設而降低建設標準，市政工程的雨水控制與利用工程主要是用來控制徑流峰值及降低徑流污染，能進一步提高市政排水標準，增加城市排水系統抵抗極端降雨的能力。

6.2規劃設計

6.2規劃設計

6.2.1新建海綿城市雨水控制與利用應先編制規劃，再進行設計。

6.2.2海綿城市雨水控制與利用專項規劃應體現低影響開發(LID) 的理念，并應與城鎮排水及內澇防治專項規劃緊密結合。內容應包括：

1目標及形式選擇；

2設施規模和布局；

3效果評估與投資框算。

6.2.3新規劃城市道路雨水控制與利用系統應在滿足道路基本功能的前提下，統籌利用道路及周邊綠地、廣場等公共空間設置海綿設 施。

6.2.4海綿城市雨水控制與利用的規劃建設應保護綠地的自然土壤結構，減少對自然土層不必要的破壞；應保護場地內的古樹、名木、大樹不受影響，維護現有綠化建設成果。

6.2.5下凹橋區的雨水調蓄排放系統規劃設計應滿足國家現行標準 《室外排水設計標準》GB 50014及《下凹橋區雨水調蓄排放設計規 范》DB11/T 1068相關規定。

Ⅰ目標和指標

6.2.6不同類別市政設施雨水年徑流總量控制率指標，應根據海綿城市專項規劃，綜合現狀和開發強度等因素確定，并不應低于表6.2.6 中數值。

6.2.7徑流污染削減率指標應根據海綿城市專項規劃，用地性質、流域水環境質量、徑流污染特征等因素確定，應滿足海綿專項規劃等相關規劃的管控要求，并不應低于表6.2.7的規定。

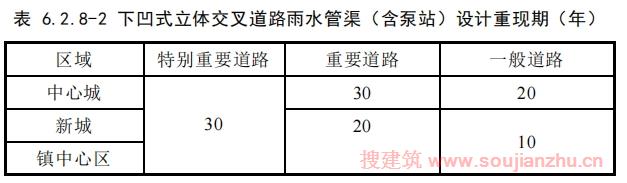

6.2.8雨水管渠標準應滿足排水規劃要求，并不低于表6.2.8-1及表 6.2.8-2的規定。

注:

1 重要道路指中心城和新城的城市主干道。一般道路指中心城和新城的城市次干道及以下等級的道路,以及鎮中心區和分散的規劃城市建設區內的城市道路。對于穿越鎮中心區的一級公路,其位于鎮中心區內段如為城市主干道，則該段道路的雨水管渠設計重現期可采用5年一遇;

2 對于低洼地且無法通過重力方式正常排水的建設區,以及短時暴雨可能造成較大損失的地區，其雨水管渠設計重現期應在表中的基礎上適當提高，并應采取雨水控制與利用措施;

3 雨水管渠設計重現期應視其所處道路等級和地區重要性不同，按就高不就低的原則選取，位于中心城或新城內一般地區的重要道路的雨水管渠設計重現期應采用5年一遇。

注:

1 表中特別重要道路指城市快速路及高速公路;

2 對于現狀下凹式立體交叉道路雨水管渠及泵站的單項改造工程,應對其設計重現期進行分析論證。如按表中規定的標準進行建設，需對橋體結構進行重大改造，投資巨大時，則可在表中的基礎上適當降低設計重現期，并通過其他措施，使其防澇標準滿足要求。

6.2.9新規劃城市道路內及周邊應根據地勢設置下凹式綠地，下凹式綠地率不宜低于50%;人行道外側綠化帶宜設計為具有雨水滯蓄功能的綠地，并應采取相應的保護及防滲措施，保證綠地內其他設 施及路面結構安全。

6.2.10具備透水條件的新建(含改、擴建)人行步道、城市廣場、步行街、自行車道應采用透水鋪裝路面，且透水鋪裝率不應小于 70%。

6.2.11規劃及新建污水廠處理水量應包括流域范圍內初期雨水量。

Ⅱ系統選擇

6.2.12雨水控制與利用形式應包括入滲、調蓄排放、收集回用等形式或組合。

6.2.13城市綠地、城市廣場、非機動車道、步行街雨水控制與利用形式應以入滲為主。

6.2.14下凹式立體交叉道路、市區路段道路、郊區公路雨水控制與利用形式應以調蓄排放為主。

6.2.15獨立的市政工程場站的雨水控制與利用形式應以收集回用為主。

條文說明：

6.2.1 關于市政雨水控制與利用工程需編制規劃的要求。

為規范市政雨水控制與利用工程建設，需先從規劃層面上對雨水控制與利用工程進行設計。

6.2.2關于市政雨水控制與利用規劃內容的規定：

1 明確擬建市政雨水控制與利用工程建設的目的。

2明確擬建市政雨水控制與利用工程所采用的方式。

3應包括市政雨水控制與利用設施占地大小、布置位置、與相關工程的關系。

4雨水控制利用量應根據雨水控制與利用所采用的方式確定，當以入滲為主時應測算年滲透量，當以調蓄排放為主應分析積水風 險，當以收集回用為主應測算年收集雨水總量。

6.2.10輕型荷載硬化地面透水鋪裝率不應小于70%,主要參考《國家生態園林城市標準》中的相關規定，并且北京市規劃委員會《關于加強雨水利用工程規劃管理有關事項的通知(暫行)》市規發 (2012)791號文件也有明確規定。

6.2.11 目前已建成的污水廠很少考慮區域初期雨水量，本規范規定新建污水廠從規劃及建設階段應考慮區域初期雨水量增加，有利于遠期處理污染程度較高的雨水，滿足控制面源污染的要求。

6.3雨水入滲

6.3雨水入滲

6.3.1雨水入滲系統不應接納含有較多雜質和懸浮物的雨水、不應 對周圍環境和建筑物安全產生負面影響。

6.3.2雨水入滲可采用綠地、透水鋪裝地面、滲透管溝、廢棄坑塘、入滲井等方式。

6.3.3雨水入滲系統建設，應符合下列規定：

1應因地制宜。

2綠地雨水應就地入滲，其他硬化地面雨水可引入滲透設施集中入滲。

3透水鋪裝路面的雨水入滲系統不應影響路基路面結構。

6.3.4滲透設施的日滲透能力不宜小于其匯水面上兩年一遇24小時的降雨量，滲透時間不應超過24小時。

6.3.5雨水滲透設施計算應按本規范第4.3.1～4.3.3條的規定執行。

Ⅰ綠地入滲

6.3.6改、擴建城市道路綠化分隔帶宜結合用地條件和綠化方案設 置下凹式綠地。

6.3.7下凹式綠地設計，應符合下列規定：

1宜選用耐淹耐旱種類的植物；

2與路面、廣場等硬化地面相連接的綠地，宜低于硬化地面 50mm～100mm;

3當有排水要求時，綠地內宜設置雨水口，其頂面標高應高于綠地20mm～50mm。

6.3.8綠地內表層土壤入滲能力不夠時，可增設人工滲透設施。滲透設施宜根據匯水面積、綠地地形、土壤質地等因素選用淺溝、洼地、滲渠、滲透管溝、入滲井、入滲地、滲透管-排放系統等形式或其組合。

6.3.9綠地與廣場的雨水入滲應進行評估與測算，不得影響綠地和廣場自身的功能與安全?？退M(jìn)入綠地前，應滿足相關水質要求，并采用有組織方式轉輸雨水。

6.3.10綠地與廣場承擔區域性防洪排澇功能時，其豎向標高應有利于雨水匯入，并應設置地表或者地下雨水及泄洪通道。

6.3.11在綠化用地中設置雨水入滲設施時，應對土壤進行檢測、保護與改良，設計應符合下列規定：

1土壤的理化性狀應符合植物種植土壤標準，并滿足雨水滲透的要求。對綠地內原有適宜栽植的土壤，應保護并有效利用；對不適宜栽植的土壤，應進行改良；

2在保證土壤肥力的基礎上，綠地土壤改良應改善土壤的入滲率，保證雨水入滲速度與入滲量，確保綠地積水在設計時間內排空即可，不應一味追求過大的土壤滲透率。

6.3.12綠地雨水控制與利用設施主要包括植被淺溝、生物滯留設 施、雨水塘、雨水濕地等，其設計應符合下列規定：

1應與周邊地表高程、管網系統相銜接，使雨水可通過重力流入或排出設施；

2雨水設施應與綠地要素統籌設計，地形坡度應與場地地形順暢連接，在滿足徑流控制容積的同時，形成連續的微地形空間和近自然植被栽植區；

3雨水塘、雨水濕地等雨水設施，應對進出水通道、調蓄空間、土壤介質、溢流口、導排層等進行設計，并保證暴雨時雨水可通過溢流口與城市雨水管渠系統、內澇防治系統相銜接。

Ⅱ硬化地面入滲

6.3.13硬化地面應采用透水鋪裝入滲，根據土基透水性要求可采用半透水和全透水鋪裝結構。

6.3.14透水鋪裝路面宜采用透水水泥混凝土路面、透水瀝青路面、透水磚路面。

6.3.15透水水泥混凝土路面可用于新建城鎮輕荷載道路、園林中的輕型荷載道路、廣場和停車場等；透水瀝青路面可用于各等級道路；透水磚路面可適用于人行步道、廣場、停車場、步行街等。

6.3.16人行道、自行車道、步行街、城市廣場、停車場等輕型荷載路面的透水鋪裝結構應滿足小時降雨量45mm表面不產生徑流的要求。

6.3.17半透水路面結構設計時應滿足路面結構內排水順暢的要求。

6.3.18全透水路面結構設計時應考慮土基滲透性和荷載大小，當土基滲透系數K<7×10^-5cm/s時，應在土基中設置排水盲溝(管), 排水盲溝(管)應與市政排水系統相連，并有防倒流措施。

6.3.19透水鋪裝路面橫坡宜采用1.0%～1.5%。

6.3.20透水鋪裝路面結構應符合國家現行標準《透水水泥混凝土路面技術規程》CJJ/T135、《透水瀝青路面技術規程》CJJ/T190、《透水磚路面技術規程》CJJ/T 188、《透水磚路面施工與驗收規程》DB11/T 686的規定。

6.3.21透水路面結構應便于施工，利于養護并減少對周邊環境及生態的影響。

條文說明：

6.3.1 實際工程中由于徑流雨水中含有較多雜質和懸浮物，致使入滲系統堵塞，管理維護量增大，且會有造成地下水污染的風險，并對周邊衛生環境和建筑安全造成影響。

6.3.4本條款參考《建筑與小區雨水利用工程技術規范》第6.1.4條的相關規定確定。此外北京市規劃委員會《新建建設工程雨水控制與利用技術要點(暫行)》市規發[2012]1316號文也做出了相應規定。日降雨86mm相當于2年一遇的日降雨總量。

Ⅰ綠地入滲

6.3.7下凹式綠地是綠地雨水調蓄技術的一種，較普通綠地而言，下凹式綠地具有利用下凹空間充分蓄集雨水、削減洪峰流量、減輕地表徑流污染等優點。典型的下凹式綠地結構為：綠地高程低于路面高程，雨水口設在綠地內，雨水口低于路面高程并高于綠地高程。下凹式綠地先匯集了周邊道路等區域產生的雨水徑流，綠地蓄滿水后再流入雨水口。

1下凹式綠地具有雨水入滲功能，并能蓄集一定容積的雨水，此外考慮北京地區氣候特點，本條規定了下凹式綠地內的植物選擇區別于一般綠地。

2路面高于路邊綠地50mm～100mm是北京雨水入滲的經驗。

3雨水口高于綠地地面，可防止雨水流失。條文中雨水口頂面標高高于綠地20mm～50mm,與路面高于路邊綠地50mm～100mm相對應，這樣能保證雨水口表面高度比路面低。

Ⅱ硬化地面入滲

6.3.13硬化地面透水鋪裝具有降低地面徑流系數、儲水、回補地下水等功能，特別是道路的透水鋪裝還具有提高路面抗滑性能、降低噪音的功能。

全透水鋪裝結構適宜在當土基透水性較好時采用，一般雨水可全部透過透水鋪裝結構層，滲透水通過滲入地下或在路基內有組織排出。

半透水透水鋪裝結構不適宜土基透水性差時采用，滲透水由表面層或基層(墊層)有組織排出。

透水鋪裝結構的設計應考慮滲透水排水系統設計，特別是在土基滲透性較差的區域應在土基中加設滲排水系統，并應注意管理維護，避免堵塞。

6.4調蓄排放

6.4調蓄排放

6.4.1需要控制面源污染、消減排水管道峰值流量、防治地面積水、提高雨水利用率時，宜設置雨水調蓄設施。

6.4.2雨水調蓄設施的設置，應符合下列規定：

1應優先選用天然洼地、濕地、河道、池塘、景觀水體，必要時可建人工調蓄設施或利用雨水管渠進行調蓄；

2應與周圍地形、地貌和景觀相協調；

3應有安全防護措施。

6.4.3雨水調蓄池的設計，應符合下列規定：

1結構設計使用年限應不小于50年；

2應設置進水管、排空及沖洗設施、溢流管、棄流裝置、集水坑、檢修孔、通氣孔及水位監控裝置；

3宜布置在區域雨水排放系統的中游、下游；

4應有良好的工程地質條件；

5有回用需求時可在調蓄設施上方建設雨水處理設施。

6.4.4與道路排水系統結合設計的雨水調蓄設施，應保證上下游排水系統的順暢。

6.4.5調蓄設施的調蓄容積及調蓄控制應按區域降雨、地表徑流系數、地形條件、周邊雨水排放系統及用水情況確定，有條件地區，調蓄設施設計宜采用數學模型法，計算需涵蓋降雨重現期3、5、10、 20、50年的降雨情況。

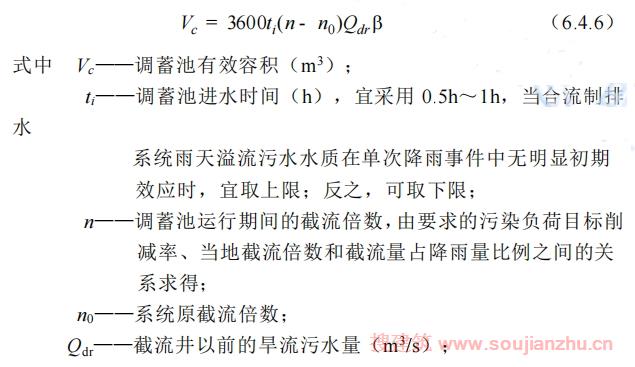

6.4.6在合流制排水區域，用于控制面源污染時，雨水調蓄池的有效容積，可按下式計算：

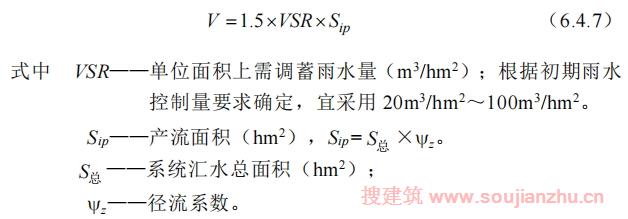

6.4.7在分流制排水區域，用于控制面源污染時，雨水調蓄池的有效容積，可按下式計算：

6.4.8用于雨水利用時，雨水調蓄池的有效容積應根據降雨特征、用水需求和經濟效益等確定。

6.4.9雨水調蓄池的排空時間，可按下式計算：

t'=V_c/3600Q_xη (6.4.9)

式中t'——排空時間;

V_c——調蓄池有效容積(m³);

Q_x——下游排水管道或設施的受納能力(m³/s);

η——排放效率，一般可取0.3～0.9。

6.4.10采用綠地和廣場等公共設施作為雨水調蓄設施時，應合理設 計雨水的進出口，并應設置警示牌。

Ⅰ城市路段道路

6.4.11結合道路排水系統建設的雨水調蓄工程應符合下列規定：

1宜結合道路周圍洼地或公共用地進行雨水調蓄；

2應與市政工程管線設計綜合相協調。

6.4.12在易發生積水的路段，可利用道路及周邊公共用地地下空間建設調蓄設施。

6.4.13城市道路分隔帶內宜根據地勢和景觀綠化方案設置下凹式綠地，并應符合下列規定：

1宜選用耐淹、耐旱、耐污種類的植物；

2宜低于相鄰硬化路面50mm～250mm;

3應設置具有沉泥功能的溢流設施；

4當有排水要求時，隔離帶內宜設置溢流口，其頂面標高應高于綠地低點100mm以上，且不應高于路緣石頂面；

5應采取防止?jié)B透雨水進入道路結構層的措施。

6.4.14城市道路分隔帶設置生物滯留設施時，調蓄面積和深度應根據匯水范圍和徑流控制要求綜合確定，且路緣石的設置形式應兼顧排水、行車安全和景觀要求，開孔尺寸及間距等應根據設計匯水量計算確定。

6.4.15城市道路分隔帶內生物滯留設施應符合下列要求：

1應設置溢流裝置，溢流高程應根據隔離帶下滲能力和植物的耐淹程度等因素確定；

2應設置水位觀察井(管)。水位觀察井(管)頂端的高度應高于生物滯留設施的溢流高度；

3自上而下宜設置蓄水層、覆蓋層、種植層、透水土工布和礫石層，各層設計應符合現行國家標準《城鎮雨水調蓄工程技術規范》 GB 51174的有關規定； 4應避免對景觀效果、路燈照明及智慧設施等管線敷設造成影響。

6.4.16城市道路分隔帶、路外綠地內設置的雨水轉輸設施應符合現行國家標準《城鎮內澇防治技術規范》GB 51222的有關規定。

Ⅱ下凹橋區

6.4.17下凹橋區雨水調蓄設施的設計，應符合下列規定：

1宜結合立交雨水泵站集水池建設；

2結合現場實際情況設初期雨水收集池，有效容積按立體交叉道路匯水區域內7mm～15mm降雨量確定；

3滿足立交排水重現期標準并提高3年以上；

4內設小型排水設施，排水設施宜采用潛水泵，且不宜少于兩臺；

5排空時間不應超過12h,且出水管管徑不應超過市政管道排水能力。

6.4.18雨水口和雨水連接管流量應滿足雨水管渠設計重現期計算流量的1.5~3.0倍。

Ⅲ城市廣場

6.4.19城市廣場的建設不應增加周邊道路雨水徑流總量，應自行消納硬化后超標雨水量，并宜進行利用。

6.4.20城市廣場下宜建設雨水調蓄設施。雨水調蓄設施設置要求應按本規范第6.4.3條的規定執行。

6.4.21應充分利用廣場周邊綠地，結合廣場豎向，將廣場雨水排至綠地內進行消納和滯蓄，必要時可通過增設線性排水溝增強排水。

IV地下空間

6.4.22城市重要的地下空間開發區域周邊應增加雨水調蓄設施。

6.4.23結合地下空間建設的雨水調蓄設施，應有防止雨水倒灌的措施。

6.4.24地下空間的出入口及通風井等出地面構筑物的敞口部位應高于設計地坪0.3m,并應有防淹措施。

V城市綠地

6.4.25綠地調(滯)蓄系統設計應符合下列規定：

1應與周邊地表高程、管網系統相銜接，使雨水按照設計要求溢流排放。

2雨水設施應與綠地要素統籌設計，地形坡度應與場地地形順暢連接，在滿足徑流控制容積的同時，形成連續的微地形空間和近自然植被栽植區。

6.4.26植物設計應符合下列規定：

1應優先選擇鄉土植物，以及耐水濕、耐干旱瘠薄的植物品種；

2與道路廣場、水體交接的植被緩沖帶應選擇根系發達、覆蓋度高的植物，增強緩沖帶的凈化能力和抗沖刷能力。濱水綠地應根據立地條件合理選擇既耐旱又耐水濕植物；道路植被緩沖帶，宜選擇具有較強抗污染、抗粉塵、耐鹽堿等綜合抗逆性強的植物。

條文說明：

6.4.6關于合流制區域，用于控制面源污染的雨水調蓄池有效容積的計算規定。

雨水調蓄池用于控制面源污染時，有效容積應根據氣候特征、排水體制、匯水面積、服務人口和受納水體的水質要求、水體的流量、稀釋自凈能力等確定。本方法為截流倍數計算法?？蓪?dāng)?shù)睾?流污水量轉化為當量降雨強度，從而使系統截流倍數和降雨強度相對應，溢流量即為大于該降雨強度的降雨量。根據當?shù)亟涤晏匦詤?shù)的統計分析，擬合當?shù)亟亓鞅稊?shù)和截流量占降雨量比例之間的關系。

德國、日本、美國、澳大利亞等國家均將雨水調蓄池作為合流制排水系統溢流污染控制的主要措施。德國設計規范ATV A128《合流污水箱涵暴雨削減裝置指針》中以合流制排水系統排入水體負荷不大于分流制排水系統為目標，根據降雨量、地面徑流污染負荷、旱流污水濃度等參數確定雨水調蓄池容積。日本合流制排水系統溢流污染控制目標和德國相同，區域單位面積截流雨水量設為1mm/h, 區域單位面積調蓄量設為2mm～4mm。

6.4.7目前我國在分流制排水區域控制面源污染沒有相關規定，規 范參考德國“ATV Arbeitsblatt A128 1992”標準中的調蓄池計算方法，采用單位面積上削減的徑流體積作為控制分流制區域的控制指標，根據市政工程范圍內初期雨水控制量3mm～15mm確定單位面積上需調蓄雨水量宜采用20m³/hm²～100m³/hm²。

Ⅰ城市路段道路

6.4.11規范基于：(1)城市道路硬化路面較多，降雨初期因徑流沖刷作用，初期徑流水質較差，防控路面雨水引起的面源污染已成為北京市相關管理部門的難題。(2)城市道路范圍內徑流系數較大 (0.85～0.95),雨天形成徑流的時間較短，如何削減路面徑流對防控積水具有重要意義。

在編制市政管線設計綜合階段應統籌考慮市政管線、道路、調蓄設施及其他構筑物的相互關系，做到協調統一。

Ⅱ下凹橋區

6.4.17關于對下凹橋區雨水調蓄設施設計的規定：

1為便于管理，有條件的地區雨水調蓄設施應結合立交雨水泵站建設，沒條件合建的地區也可分別建設。

2新建下凹橋區調蓄設施應設置初期雨水收集池，改造項目有條件的也應設置初期雨水收集池。初期雨水收集池可以與調蓄池合建，中心城區初期雨水調蓄池有效容積可按上限選取。對初期雨水調蓄池的放空時間及出路進行了規定。

3對雨水調蓄設施設計標準的規定，對于新建或改建下凹橋區排水系統增設調蓄池的項目，應使下凹橋區原排水系統的標準提高3年以上，相應收水、出水系統均應滿足相應標準。

4對雨水調蓄池排放設施的規定。

5對雨水調蓄池排空時間及排空管道的規定。

6.5收集回用

6.5收集回用

6.5.1雨水收集回用系統的匯流面選擇，應符合下列規定：

1選擇無污染或污染較輕的匯流面；

2避開垃圾堆、工業污染地等污染源。

6.5.2雨水收集系統的設計流量應按本規范第4.2節的規定計算，管道水力計算和設計應符合現行國家標準《室外排水設計標準》GB 50014的有關規定。

6.5.3市政工程場站收集的雨水，經適當處理后宜用于綠化灌溉及沖洗路面，水質指標應符合國家現行相關標準規定。

6.5.4收集雨水及其回用水管道嚴禁與市政給水及生活飲用水管道相連接，防止誤飲、誤用。

6.5.5雨水回用水管應加標識。

Ⅰ雨水棄流

6.5.6雨水收集回用系統應設初期雨水棄流設施，棄流量根據下墊面旱季污染物狀況確定，宜按實測結果進行計算分析，無實測資料時，宜采用3mm～15mm的降雨厚度。

6.5.7初期雨水棄流設施的設置，應符合下列規定：

1城市道路初期雨水棄流設施宜分散設置；

2有調蓄設施處宜合建；

3棄流水宜排入市政污水管道。

4棄流設施宜有除砂措施。

Ⅱ雨水存儲

6.5.8雨水收集回用系統應設置雨水存儲設施。雨水存儲設施的選擇應根據匯水面積、回用目標與用水量、可用土地與空間、施工條件等因素確定。宜優先利用自然或人工水體存儲雨水。

6.5.9雨水存儲設施的設計，應符合下列規定：

1封閉式存儲設施應設置通氣設施，并防止動物進入，開敞式存儲設施應有安全防護設施；

2應設溢流排水設施，溢流流量應滿足上游來水流量；

3蓄水位以上應設置不小于0.5米的安全超高。

Ⅲ雨水處理

6.5.10新建市政雨水排放口處應設置徑流污染控制設施，以去除雨水中的污染物?？刹捎糜晁恋沓亍⑸鷳B(tài)塘、人工濕地等。

6.5.11 人工濕地的設計規模宜根據匯水區域及上游雨水設施的情況確定。設計應符合下列規定：

1進口應設置緩沖消能設施，防止擾動沉積物；

2應設置前置預處理池；

3進水口流速不宜大于0.5m/s;

4水力停留時間不宜小于30min。

6.5.12雨水沉淀池的設計，應符合下列規定：

1宜采用平流沉淀池；

2最大設計流速不宜大于0.5m/s;

3最高時流量的停留時間不應小于30s;

4池底縱坡不宜小于0.01。

條文說明：

6.5.4雨水回用系統在使用中存在誤接、誤用的風險。誤接常發生在裝修、埋地管道施工及維修過程中，所以雨水管道外壁必須涂色或標識，以便防止雨水管道誤認為生活飲用水管道并與之連接。

6.5.5市政工程設施一般由專業人員操作，回用管增加“雨水”標 識，能有效防止工作人員的誤用和誤接。

Ⅰ雨水棄流

6.5.6對市政雨水控制與利用工程，初期雨水棄流量非常關鍵?？刂埔欢康某跗谟晁?，能有效地控制雨水徑流帶來的面源污染物。國內外對初期雨水棄流量進行了大量研究，取得了一定成果。本條結合相關研究成果及北京市市政工程設計研究總院實際工程經驗對無實測資料情況下的初期雨水棄流量作出規定。

Ⅲ雨水處理

6.5.10實際工程中在雨水排放口處設置徑流污染控制設施的排水系統能攔截大量的懸浮物和泥沙，便于后期的維護管理，有利于水環境的保護。目前北京市區內現狀雨水排放口大部分位于河道處，用地較為緊張，已不具備增加徑流污染控制措施。本規范規定在新建市政雨水排放口處根據用地情況設置徑流污染控制措施。

7設施設計

7.1一般規定

7設施設計

7.1一般規定

7.1.1 雨水控制與利用設施按“滲、滯、蓄、凈、用、排”的主要功能進行分類，兼有兩種或多種功能的設施，其設計參數應按照其主要功能選取，規模應該同時滿足不同功能需要。海綿城市建設設施兼具多種功能時參見附錄D。

7.1.2雨水控制與利用設施的選擇應因地制宜，根據控制目標，結 合場地水文地質條件，并考慮工程投資、后期運行維護等因素綜合確定。

7.1.3設計參數應根據匯水面特點、設施的構造和材料以及水文地質條件等綜合確定，有條件的項目應通過實測確定設計參數。

條文說明：

7.1.1本章節只包括海綿城市建設項目中的雨水相關設施，不包括污水處理、雨污分流等內容。

7.2綠色設施

7.2綠色設施

1綠化屋面

7.2.1綠化屋面設計應符合現行行業標準《種植屋面工程技術規程》 JGJ 155的有關規定。

7.2.2種植屋面絕熱層、找坡(找平)層、普通防水層和保護層設 計應符合現行國家標準《屋面工程技術規范》GB 50345、《地下工程防水技術規范》GB 50108的有關規定。

7.2.3綠化屋面僅用于綜合徑流系數的計算，其結構內的空隙容積不應計入總調蓄容積。其徑流系數取值應根據覆土厚度、種植土類型以及綠化屋面鋪裝、種植形式計算，并應符合下列規定：

1當基質層厚度大于等于300mm時徑流系數宜為0.3~0.4;當基質層厚度小于300mm時徑流系數宜為0.5;

2應核減綠化屋面中園路、機房等非綠化面積以及覆土深度不滿足要求的綠化面積。

7.2.4既有屋面改為綠化屋面時應符合下列規定：

1種植屋面防水層應滿足一級防水等級設防要求，且必須至少設置一道具有耐根穿刺性能的防水材料；

2種植屋面防水層應采用不少于兩道防水設防，上道應為耐根穿刺防水材料；兩道防水層應相鄰鋪設且防水層的材料應相容；

3既有防水層仍具有防水能力時，應在其上增加一層耐根穿刺防水層；既有防水層無防水能力時，應進行拆除，重新做防水。

4應計算種植荷載，并納入屋面結構永久荷載；

5既有建筑屋面改造為綠化屋面時，應對原結構進行鑒定，應 以結構鑒定報告為設計依據，確定種植形式；

6既有建筑屋面改造為綠化屋面時，宜選用輕質種植土、種植地被植物、選擇容器種植。

7.2.5排(蓄)水層應結合找坡泛水和排水溝分區設置，可采用成品排(蓄)水板、級配碎石、卵石、陶粒等，并應具備通氣、排水、儲水、抗壓強度大、耐久性好的性質。

7.2.6綠化屋面面層雨水應通過邊溝、雨水口或雨水斗排除；入滲雨水應通過底層疏水板排至邊溝或雨水斗排除。

Ⅱ透水地面

7.2.7透水磚應符合現行國家標準《透水路面磚和透水路面板》 GB/T25993和現行行業標準《透水磚路面技術規程》CJJ/T 188的規 定，主要性能指標應滿足以下要求：

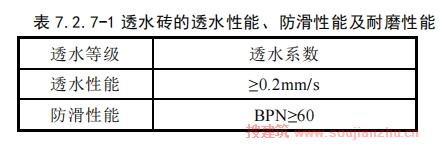

1透水磚的透水性能、防滑性能及耐磨性能應滿足表7.2.7-1的要求。

2透水塊材強度等級應符合下列規定：

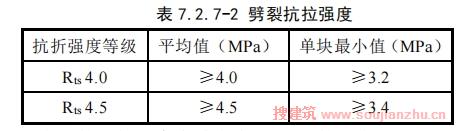

1)透水磚的劈裂抗拉強度應符合表7.2.7-2的要求。

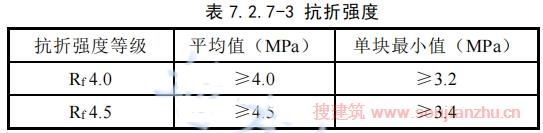

2)透水板的抗折強度應符合表7.2.7-3的要求。

7.2.8透水磚地面做法應符合下列規定：

1找平層滲透系數不應小于面層，宜采用中粗砂或細石透水混凝土等；

2透水基層可選用級配碎石、多孔隙水泥穩定碎石基層和透水混凝土等；

3透水基層的厚度應根據地面荷載強度確定。

4透水底基層可采用級配碎石、級配礫石、天然級配砂礫、部分礫石經軋制摻配而成的級配碎、礫石、填隙碎石等材料；

5在地下水較高的地區、嚴寒地區以及地下室頂板覆土內，透水底基層內應設置滲透管，滲透管材質應滿足地面承壓、抗凍脹的要求。

7.2.9嵌草磚地面設計應符合下列規定：

1嵌草磚、縫隙透水磚通常為混凝土磚，嵌草磚的力學性能、物理性能等技術要求應符合現行國家標準《混凝土實心磚》GB/T 21144的規定；

2嵌草磚之間的土壤類型為黃土粗砂(砂：土=1:1);

3縫隙透水磚縫宜采用粗砂或碎石屑填縫。

7.2.10透水混凝土的性能應符合現行行業標準《透水水泥混凝土路面技術規程》CJJ/T 135的規定，其主要性能指標應滿足表7.2.10要求。

7.2.11透水混凝土地面設計應符合下列規定：

1透水混凝土路面面層分為普通透水混凝土路面、露骨料透水混凝土路面等。透水混凝土的原材料、配合比、厚度要求等技術要求應符合現行行業標準《透水水泥混凝土路面技術規程》CJJ/T 135 的規定；

2當透水混凝土面層施工長度超過30m,應設置脹縫；在透水混凝土面層與側溝、建筑物、雨水口、鋪面的砌塊、瀝青路面等其他構造物連接處，應設置脹縫；脹縫宜采用浸油軟木條等柔性材料填充；

7.2.12透水瀝青材料技術要求應符合現行行業標準《透水瀝青路面技術規程》CJJ/T 190的規定，主要性能指標應滿足：透水瀝青路面的透水面層應采用高黏度改性瀝青作為結合料，基層可采用高黏度改性瀝青、改性瀝青或普通道路石油瀝青。高黏度改性瀝青應采用成品瀝青，其主要性能應滿足表7.2.12的要求。

7.2.13當透水地面設置在地下室頂板上時，其覆土厚度不應小于 600mm,碎石層內應設滲透排水管，地下室頂板防水層之上應增設疏排水板。

7.2.14滲管/渠的設計，應符合下列規定：

1宜采用穿孔塑料管、聚乙烯絲繞管、無砂混凝土管、塑料模塊等材料，外敷滲透層，滲透層宜采用礫石；滲透層外或塑料模塊外應采用透水土工布包覆，土工布搭接寬度不應少于200 mm;

2塑料管的開孔率宜為1.0%~3.0%,無砂混凝土管的孔隙率不應 小于20%;

3應設檢查井或滲井，井間距不應大于滲透管管徑的150倍。井的出水管口標高應高于入水管口標高，但不應高于上游相鄰井的出水管口標高，滲透檢查井應設0.3m沉砂室；

4設在行車路面下時覆土深度不應小于700 mm;

5與其連接的雨水口宜采用具有滲透功能的雨水口；

6管徑和布置間距應計算確定，滲排水管的排水能力不應小于地表入滲量和地下水入滲量；

7儲水空間應按積水深度內土工布包覆的容積計，有效儲水容積應為儲水空間容積與孔隙率的乘積。

7.2.15透水地面徑流系數取值應根據其鋪裝形式經試驗確定。當不具備條件時，可按下列要求取值：

1半透水地面徑流系數取值不宜小于0.5;

2全透水地面徑流系數取值不宜小于0.4;

3全透水地面透水底基層內設有疏排水管時，其徑流系數取值不宜小于0.3。

Ⅲ下凹式綠地

7.2.16下凹式綠地宜分布在道路、廣場、建筑周邊，用于接納硬化地面的雨水，其設計應符合下列規定：

1下凹式綠地應與周邊硬化地面豎向相銜接；

2下凹式綠地下凹深度宜為50mm~200mm,下凹深度大于 100mm時應滿足排空時間要求；

3下凹式綠地豎向設計應使雨水遠離路基、建筑外墻；

4下凹式綠地內應設溢流雨水口，溢流口設置應滿足5.3.4的要求；

5周邊雨水宜分散進入下凹綠地，當集中進入時應在入口處設 置緩沖措施。

7.2.17下凹式綠地滲透系數不滿足滲透要求時，應對其土壤進行改良或采取其他措施增加滲透性能。

7.2.18滲井的設計，應符合下列規定：

1井壁外應配置礫石層，井底滲透面距地下水位的距離不應小于1.5m;硅砂砌塊井壁外可不敷礫石；

2底部和周邊的土壤滲透系數應大于5×10-6m/s;

3入滲礫石層外應采用透水土工布或性能相同的材料包覆。

IV植被淺溝

7.2.19植被淺溝宜分布在道路、廣場的周邊，其設計應符合下列規 定：

1自下而上宜為素土層、礫石層、土工布、種植土、蓄水層；

2淺溝斷面形式宜采用倒拋物線形、三角形或梯形；

3邊坡(垂直：水平)≤1:3,縱向坡度宜為0.3%~4%,當坡度大于1%時，宜設水堰或攔水坎，靠路基一側應采取防滲措施；

4種植土高度宜為100mm~-250mm,滯水層高度50-300mm;

5當植被淺溝坡度較大時，應設擋水板。

7.2.20植被淺溝滲管設置應符合下列規定：

1以轉輸作用為主時可不設碎石層和滲排水管；

2當?shù)叵滤惠^低時可不設滲排水管；

3當?shù)叵滤惠^高時，礫石層內應設滲排水管。

7.2.21當以轉輸為主、入滲為輔時，應在其末端設溢流雨水口接至下游，溢流口設置應滿足5.3.4的要求。

V生物滯留設 施

7.2.22生物滯留設施和高位花壇的設計，應符合下列規定：

1自下而上可為素土層、礫石層、土工布、種植土、覆蓋層、蓄水層；

2蓄水層深度根據徑流控制目標確定，一般為200mm～ 300mm,最高不超過400mm,并應設100mm的超高；

3種植土層厚度應根據植物類型確定，當種植草本植物時宜為 250mm,種植木本植物時宜為1000mm;

4穩滲速率不宜低于10-5m/s,種植土層宜采用滲透系數較大的砂質土壤，其中粘土含量不宜超過5%;

5礫石排水層一般為200mm～300mm,可根據具體要求適當加深，孔隙率不宜小于30%,并可在其底部埋置直徑為100mm的PVC穿孔管。

6當土基滲透系數小于或等于1×10^-6m/s時，宜在底部礫石層中設置滲管，排入下游雨水管渠或受納水體。滲管要求應符合7.2.14 的規定。

7.2.23生物滯留設施溢流口應與下游城市雨水排水管道合理銜接，其高度應根據匯水面高度和設計滯蓄水量確定，溢流口設置應符合5.3.4的規定。

VI雨水濕地

7.2.24雨水濕地的設計，應符合下列規定：

1進水口和溢流出水口應設置碎石、消能坎等設施；

2應設置前置塘；

3沼澤區宜包括淺沼澤區和深沼澤區，其中淺沼澤區水深范圍宜為0m~0.3 m,深沼澤區水深范圍宜為0.3m~0.5m,應根據水深種植不同類型的水生植物；

4雨水濕地的調節容積應在24h內排空；

5出水池水深宜為0.8m~1.2m,出水池容積宜為總?cè)莘e(不含調 節容積)的10%;

6應設有確保人身安全的措施。

VII植被緩沖帶

7.2.25植被緩沖帶宜用于道路等不透水面周邊，可作為生物滯留設施等的預處理設施或河湖水系的濱水綠化帶，其設計應符合下列規定：

1可采用道路林帶與濕地溝渠相結合的形式；

2坡度宜為2%~6%,寬度不宜小于2m;

3植被緩沖帶應包含岸坡帶、防護林帶、河岸帶和濕地。

Ⅷ滲透塘

7.2.26滲透塘滯蓄容積應根據溢流水位和設計水位之間的容積確定。

7.2.27滲透塘的設計，應符合下列規定：

1入口應設置沉砂池或前置塘等預處理設施；

2邊坡坡度不宜大于1:3,表面寬度和深度的比例應大于6:1,塘底至溢流水位不宜小于0.6m;

3底部構造宜為厚度200mm~300 mm的種植土、透水土工布和厚度300mm~500 mm的過濾介質；

4植物應在接納徑流之前成型，植物應既能抗?jié)秤帜芸购?，適應 洼地內水位變化；

5宜設置排空設施，排空時間不應大于24h;

6應設有確保人身安全的措施。

條文說明：

7.2.1 綠化屋面設計還應符合《屋頂綠化規范》DB11/T281的有關 規定。

7.2.4耐根穿刺防水層能有效阻止植物根部穿透防水層，從而對屋面防水造成破壞，因此綠化屋面必須設耐根穿刺防水層。

既有建筑改造為綠化屋面要首先對原建筑結構進行結構鑒定，結構沒有通過鑒定的屋面，不得進行綠化屋面改造。

Ⅱ透水地面

7.2.8透水基層主要起承載和透水作用，同時對防止?jié)B入地基的水或地下水因毛細現象上升，緩解含水土基凍脹對路面結構整體穩定的影響也具有一定作用。半透水地面結構和承載較小的輕型透水地面無透水基層；大型透水廣場、重要的道路等場所也應在其透水底基層內設置滲排水管。半透水地面結構無透水底基層。

7.2.12當透水混凝土采用雙層組合施工時，上面層應在下面層初凝前進行鋪筑；透水混凝土面層的強度，應以透水混凝土試塊強度為依據，同時宜根據現場取芯的實測強度為參考，綜合評定現場透水混凝土面層的強度。

Ⅲ下凹式綠地

7.2.16下凹式綠地的主要功能為入滲，兼有凈化、調節功能。下凹式綠地下凹深度不宜超過200mm,當超過200mm時，應進行土壤換填，建議做生物滯留設施。

7.2.17下凹式綠地滲透系數不滿足滲透要求時，可在其種植土中摻入一定比例的粗砂、或陶粒，可以在下凹式綠地內設置滲井、入滲池等措施增加入滲。當下凹綠地作為調蓄空間對排空時間有要求時，其入滲排空時間應滿足5.3.14的要求。

IV生物滯留設施

7.2.22生物滯留設施主要功能為集中調蓄，兼有入滲和凈化功能。生滯留設施的設置一般為點狀布置，雨水的進入應嚴格控制其與周邊下墊面的豎向關系，使其銜接順暢，與周邊景觀融合、不突兀。

VI雨水濕地

7.2.24雨水濕地利用物理、水生植物和微生物等作用凈化雨水，以懸浮物和磷污染去除為主，如采用闊葉植物等時可考慮氮污染去除。前置塘能夠起到雨水徑流預處理的作用。出水池主要起防止沉淀物的再懸浮和降低溫度的作用。沼澤區是雨水濕地主要的凈化區。

7.3其他設施

7.3其他設施

Ⅰ初期雨水棄流設施

7.3.1初期雨水棄流設施的設計，應符合下列規定：

1初期棄流設施類型的選擇應根據匯水面條件、降雨特點和雨水收集利用的用途等因素確定；

2屋面雨水收集系統宜采用容積式棄流裝置，當棄流裝置埋于地下時，宜采用滲透棄流裝置；

3地面雨水收集系統宜采用滲透棄流井或棄流池；

4初期棄流量應根據雨水回用水質要求、降雨間隔、匯水面污染特征等因素整合確定；

5棄流裝置及其設置應便于清洗和運行管理。

Ⅱ儲存與調節設施

7.3.2雨水儲存設施應優先采用坑塘、景觀水體等天然水體，應符合下列規定：

1坑塘、景觀水體等天然水體進水管、溢流管標高應滿足雨水自然排放、儲存空間的要求。

2具有調蓄空間的天然水體應設有安全防護措施。

7.3.3雨水儲存設施當采用室外埋地式塑料模塊蓄水池、硅砂砌塊水池、混凝土水池等時，應符合下列規定：

1應設檢查口或檢查井，檢查口下方的池底應設集泥坑，集泥坑平面最小尺寸應不小于300mm×300mm;當有分格時，每格都應 設檢查口和集泥坑。池底設不小于5%的坡度坡向集泥坑，檢查口附近宜設給水栓；

2當不具備設置排泥設施或排泥確有困難時，應設攪拌沖洗管道，攪拌沖洗水源應采用儲存的雨水；

3應設溢流管和通氣管并應設防蟲措施；

4雨水收集池兼作沉淀池時，進水和吸水口應避免擾動池底沉積物。

7.3.4塑料模塊技術參數應符合現行行業標準《模塊化雨水儲水設 施技術標準》CJJ/T311的有關規定。

7.3.5塑料模塊組合水池作為雨水儲存設施時，應考慮周邊荷載的影響，其豎向承載能力及側向承載能力應大于上層鋪裝和道路荷載及施工要求，模塊使用期限的安全系數應大于2.0。

7.3.6塑料模塊水池內應具有良好的水流流動性，水池內的流通直徑不應小于50mm,塑料模塊外圍應包土工布層。

條文說明：

7.3.1初期雨水棄流指通過一定方法或裝置將存在初期沖刷效應、污染物濃度較高的降雨初期徑流予以棄除，以降低雨水的后續處理難度。棄流雨水應進行處理，如排入市政污水管網(或雨污合流管網)由污水處理廠進行集中處理等。常見的初期棄流方法包括容積法棄流、小管棄流 (水流切換法)等，棄流形式包括自控棄流、滲透棄流、棄流池、雨落管棄流等。初期雨水棄流設施典型構造如下圖所示。

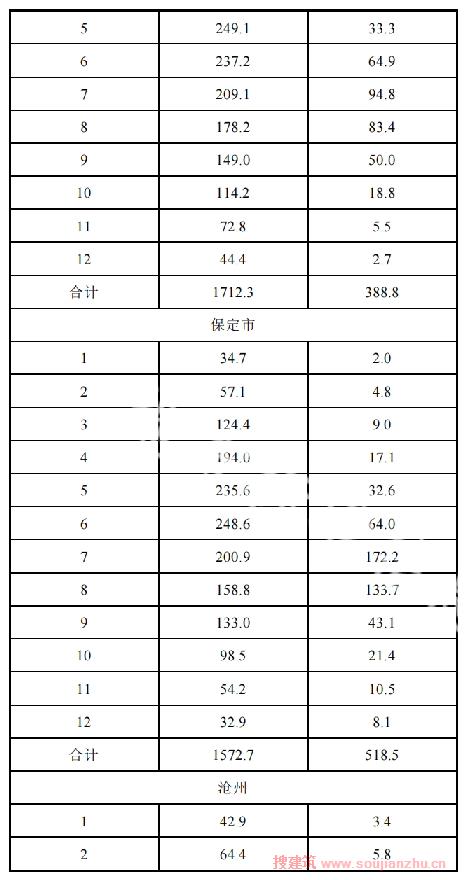

附錄A 常用降雨資料

附錄A常用降雨資料

附錄B 主要城市暴雨強度總工室

附錄B主要城市暴雨強度總公式

B.0.1北京地區暴雨強度應按2個暴雨分區計算，并應符合下列規 定：

圖1北京市暴雨分區圖

北京市分為2個暴雨分區。以鎮級行政區作為劃分基礎單元。房山區的史家營鄉、大安山鄉、佛子莊鄉，門頭溝區的清水鎮、齋堂鎮、雁翅鎮、妙峰山鎮、大臺街道、王平鎮、潭柘寺鎮，昌平區的流村鎮、陽坊鎮、馬池口鎮、南口鎮，海淀區的上莊鎮，延慶縣的八達嶺鎮、康莊鎮、大榆樹鎮、井莊鎮、延慶鎮、沈家營鎮、張山營鎮、舊縣鎮、永寧鎮、香營鄉、劉斌堡鄉、四海鎮、大莊科鄉、千家店鎮、珍珠泉鄉，懷柔區的寶山鎮、九渡河鎮、湯河口鎮、長哨營滿族鄉、喇叭溝門滿族鄉 等鄉鎮劃為第Ⅰ區；其余地區劃為第Ⅱ區。本附錄中北京市暴雨強度公式及分區參照《城鎮雨水系統規劃設計暴雨徑流計算標準》DB11/T 969。

B.0.2天津地區暴雨強度應按四個暴雨分區計算，并應符合下列規定：

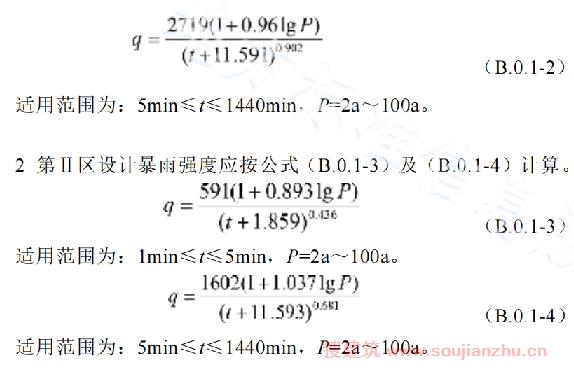

1第Ⅰ區設計暴雨強度應按公式：
