關于印發《湖北省城鎮二次供水工程施工圖設計文件技術審查要點》的通知

各市、州、直管市、神農架林區住(城）建局、武漢市水務局、黃石市、十堰市城管委、鄂州市水利和湖泊局：

為進一步加強城鎮二次供水工程設計質量管控，規范施工圖審查工作，根據《湖北省城鎮供水條例》、《湖北省城鎮二次供水管理辦法》和《湖北省城鎮二次供水工程技術導則》，我廳組織編制了《湖北省城鎮二次供水工程施工圖設計文件技術審查要點》，現印發給你們，請遵照?qǐng)?zhí)行。

附件：湖北省城鎮二次供水工程施工圖設計文件技術審查要點

湖北省住房和城鄉建設廳

2022年8月30日

前 言

根據《房屋建筑和市政基礎設施工程施工圖設計文件審查管理辦法》（中華人民共和國住房和城鄉建設部令第 13 號）、《實施工程建設強制性標準監督規定》（中華人民共和國建設部令第 81 號）、《湖北省建筑工程施工圖設計文件審查辦法》（鄂建文〔2001〕300號）、《湖北省城鎮供水條例》（2015 年 5 月 28 日湖北省第十二屆人民代表大會常務委員會第十五次會議通過）、《湖北省城鎮二次供水管理辦法》（湖北省人民政府令第 403 號）、《湖北省城鎮二次供水工程技術導則》（鄂建辦〔2020〕48 號），為規范全省城鎮二次供水工程施工圖設計文件審查工作，明確審查內容，統一審查尺度，制定本審查要點。

本審查要點在執行過程中如發現需要修改和補充之處，請將意見和有關資料寄送湖北省城鎮供水排水協會（地址：武漢市武昌區中南路 12 號建設大廈 A 座 1312 室），以供今后修訂時參考。

主編單位：湖北省住房與城鄉建設廳

                 湖北省城鎮供水排水協會

                 武漢市給排水工程設計院有限公司

參編單位：武漢市水務集團有限公司

                 荊門市城市水務集團有限公司

                 湖北省城建設計院股份有限公司

                 湖北省規劃設計研究總院有限責任公司

                 湖北中南市政工程咨詢有限公司

主要起草人：黃 思 周 強 熊紅松 蘇 毅 朱海濤

                    馮 志 邱全春 童鑒賢 魏利猛 湯 軍

                    鄭艷榮 胡 箭 李 欣 萬 春 丁祥杰

                    唐步青 朱凌云 余 聰 姚朝翌 莫孝翠

                    龔 琛 黃 星 張美華 涂 茜 胡潔瓊

主要審查人：張衛東 栗心國 李傳志 鄧 斌 黃春枝

                    王志勇 萬應榮 劉登強 張雨梅 彭 艷

編制說明

湖北省住房與城鄉建設廳組織湖北省城鎮供水排水協會和武漢市給排水工程設計院有限公司等單位編寫了《湖北省城鎮二次供水工程施工圖設計文件技術審查要點》（以下簡稱審查要點）。

本審查要點編制工作于 2021 年 11 月啟動，8 家相關單位共計 25名專家參與該項工作，召開編制組全體成員會議 5 次；2022 年 1-2月間在省住建廳官網上公開征求省內相關施工圖審查機構、勘察設計單位、自來水公司的意見，并進行了相應修改；2022 年 3 月，由省住建廳質安處組織相關專家對初稿進行了審查；2022 年 5-7 月，審查專家組對修改稿進行了復審，并予以通過。

為使城鎮二次供水工程施工圖審查人員了解審查要點的編制思路，現對有關問題予以簡要說明，供有關人員參考。

一、根據《房屋建筑和市政基礎設施工程施工圖設計文件審查管理辦法》（中華人民共和國住房和城鄉建設部令第 13 號）（下稱《審查管理辦法》）第十一條對審查內容的規定，本審查要點按下列原則確定技術審查內容：

1. 現行工程建設標準（含國家標準、行業標準、地方標準）中的強制性條文（以下簡稱強條），是進行施工圖設計文件審查的基本依據，所有與城鎮二次供水工程施工圖設計相關的強條均為審查內容。

為方便審查人員使用，要點對截至 2022 年 7 月已頒布的相關有效強條內容予以列入。在此之后如有新版工程建設標準實施，請直接依據新版工程建設標準中的強條進行施工圖審查。

2. 地基基礎和主體結構的安全性是施工圖審查的重要內容。本審查要點編寫過程中，結合省內外城鎮二次供水工程施工圖審查的開展情況，參考住建部相關施工圖審查要點，在充分征詢相關專家意見的基礎上，經編制組多次討論認為，涉及城鎮二次供水工程施工圖的結構專業內容已經過施工圖審查的則無必要再次審查；若城鎮二次供水工程包含新建建（構）筑物，其結構專業按住建部《建筑工程施工圖設計文件技術審查要點》等相關要求開展施工圖審查。本審查要點不重復列出地基基礎和主體結構的安全性條文。

3.《審查管理辦法》未對除結構專業之外的其他專業的非強制性條文提出審查要求，實際審查中是否可不對非強條進行審查，在要點的編制討論中，存在不同的觀點。編制組在反復聽取專家意見，參考住建部、省住建廳等類似審查要點的基礎上，經充分研討認為，涉及城鎮二次供水工程的強條與非強條之間存在著千絲萬縷的聯系，且有些強條過于原則，如完全不審查非強條，有些強條的原則規定很難真正得到落實。因此審查應以強條為主，并應將少量與強條關系密切的非強條作為強條的支撐列入審查內容。經篩選，給排水、建筑、電氣專業從現行工程建設國家標準、行業標準中選擇了非強制性條文約43 條（不包括建筑節能部分），并將其逐條列出，作為施工圖審查的內容。

4. 設置于住宅、公建等建筑主體或地下室內的城鎮二次供水加壓泵房，當主體建筑已進行相關建筑節能、綠色建筑審查，不需要再重復進行相關審查；獨立建造的城鎮二次供水加壓泵房，由于其房間為無人員長期駐留的非采暖和空調房間，使用和服務對象為設施設備，因此泵房建筑節能審查內容不列入本審查要點。《湖北省綠色建筑設計與工程驗收標準》DB42/T 1319-2021 對面積超過 300m²的城鎮新建單體民用建筑要求進行綠色設計及綠色建筑施工圖審查。結合了解到的省內城鎮二次供水工程實際情況，獨立建造的城鎮二次供水加壓泵房建筑面積均沒有超過 300m²，因此綠色建筑審查內容未列入本審查要點。

5. 將《湖北省城鎮二次供水工程技術導則》（鄂建辦〔2020〕48 號）中的主要條款納入本審查要點。

二、本審查要點所列審查內容是保證工程設計質量的基本要求，非工程設計的全部?jī)?nèi)容。設計單位和設計人員應全面執行城鎮二次供水工程相關工程建設標準和法規的有關規定。

三、如設計未執行要點中非強條的規定，是否可以通過，目前各地處理方式也不一致，本審查要點的表述是“設計未嚴格執行本審查要點中非強條規定的，設計單位應提供充分依據”。這一表述主要考慮既然不是強制性條文，原則上在審查時也不應作為強制要求來執行，可按規范用詞的嚴格程度予以把握，允許設計單位根據工程設計的實際需要，在不降低質量要求的前提下，采取行之有效的變通措施來解決問題，但應有充分依據。

1 總 則

1.0.1 本審查要點為湖北省行政區域內新建、改建、擴建的城鎮二次供水工程施工圖設計文件技術審查的指導性文件，供二次供水工程施工圖審查時使用。二次供水工程設計單位不應以執行本審查要點的原由免除其設計責任。

1.0.2 各專業除按本審查要點內容審查外，尚需檢查下列內容：

1 城鎮二次供水工程設計使用的巖土工程勘察文件（詳勘）是否已審查且合格。

2 是否使用屬于淘汰或禁止使用的供水設備和材料；選用被限制使用的供水設備、材料時，是否符合相應的適用條件。

3 送審資料中應附有項目所在區域供水單位對二次供水設施設計方案的審查意見。

1.0.3 城鎮二次供水工程施工圖設計深度應符合《建筑工程設計文件編制深度規定（2016 年版）》，并應包含如下內容：

1 明確接入的市政給水管的最低供水壓力；

2 明確住宅小區各供水系統分區的服務戶數和人數；

3 用水量計量裝置選型及設置、水表節點大樣；

4 管道連接方式及公稱壓力等級；

5 室外水箱的安全防范、監控措施及防凍、隔熱措施；

6 給水系統管道和設備的消毒要求；

7 向商業、消防、綠化等用水需求提供水源的設計內容。

1.0.4 對于審查中發現設計未嚴格執行本審查要點中非強條規定的，設計單位應提供充分依據。審查時應根據相關標準的“用詞說明”，按其用詞的嚴格程度予以區別對待。

1.0.5 除本審查要點內容外，施工圖審查還應包括省內現行有關城鎮二次供水工程的地方性法規規定的內容。

1.0.6 二次供水系統中，民用建筑物內的給水泵房或毗鄰居住用房的獨立建造的給水泵房，宜采用靜音給水設備；設置在建筑物地下室的給水泵房宜采用防淹給水設備。

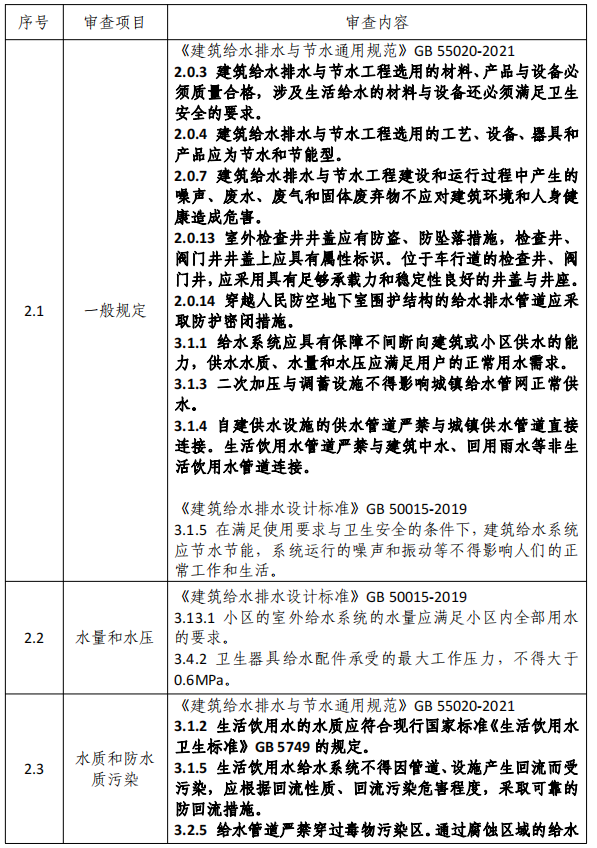

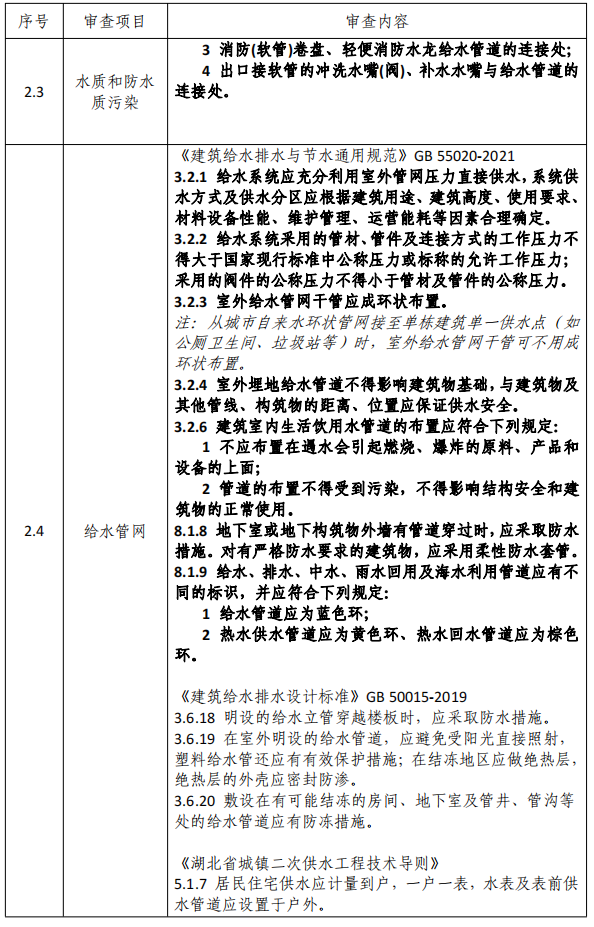

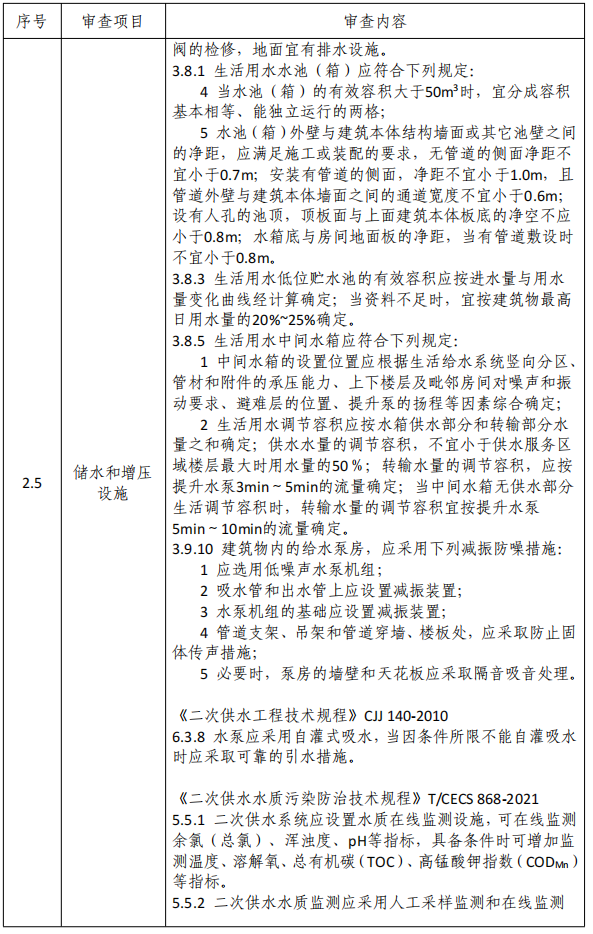

2 給水排水專業審查要點

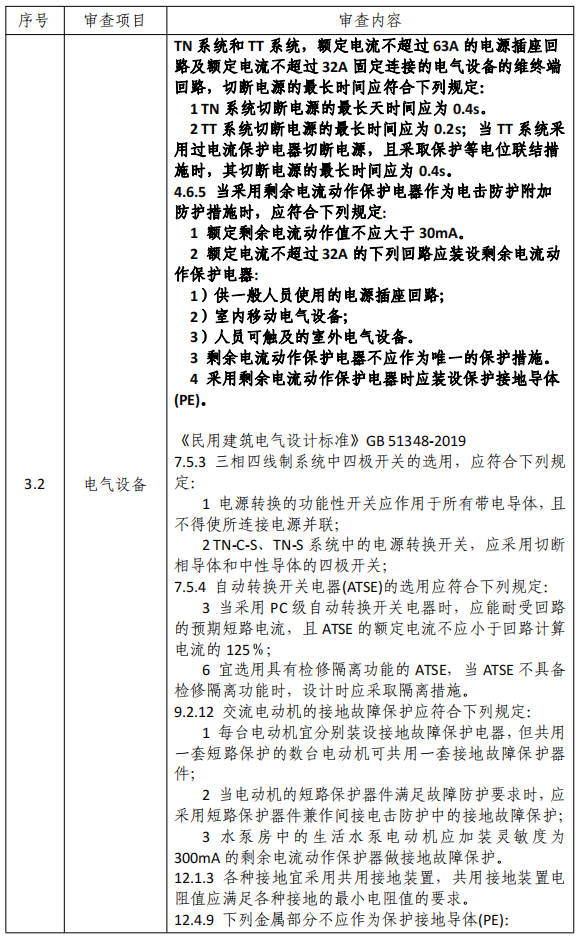

3 電氣專業審查要點

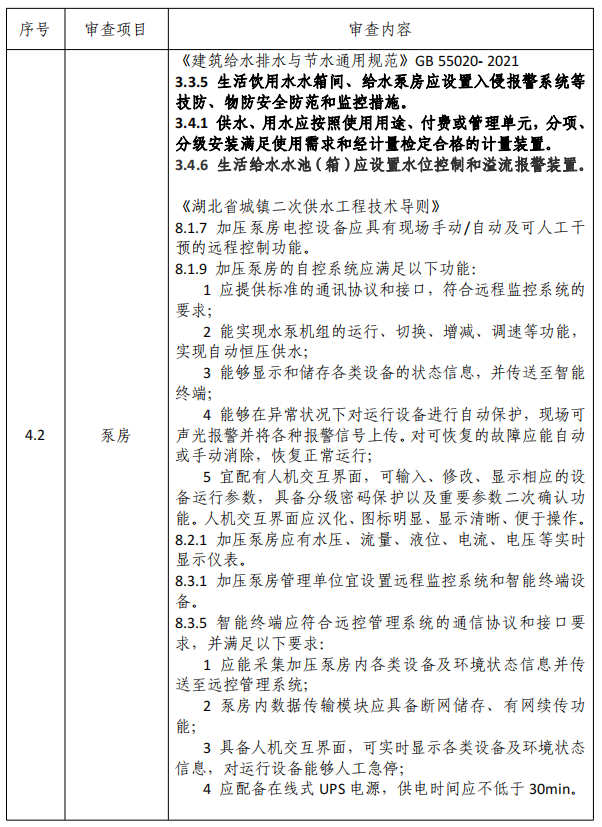

4 智能化設計審查要點

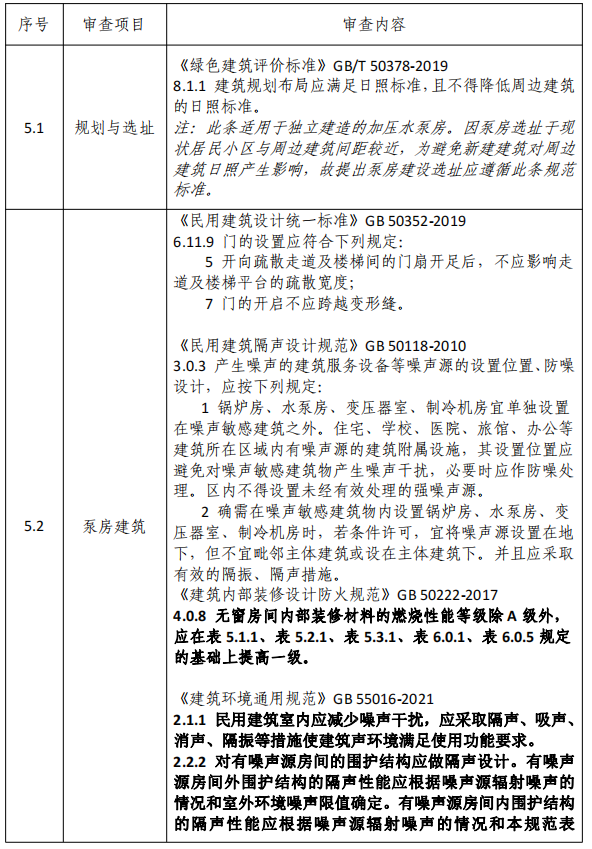

5 建筑專業審查要點

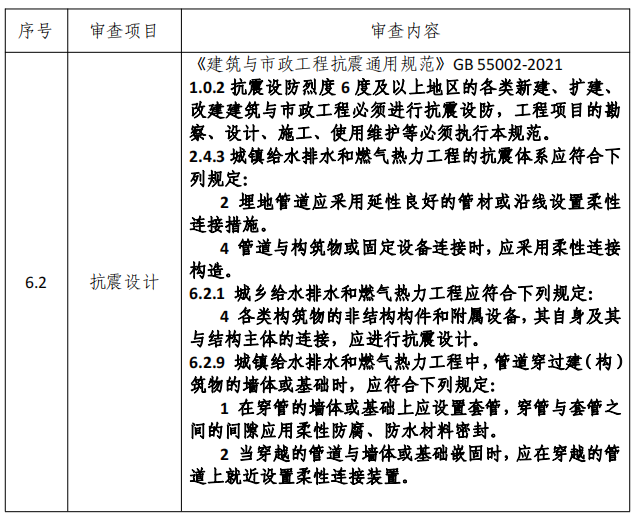

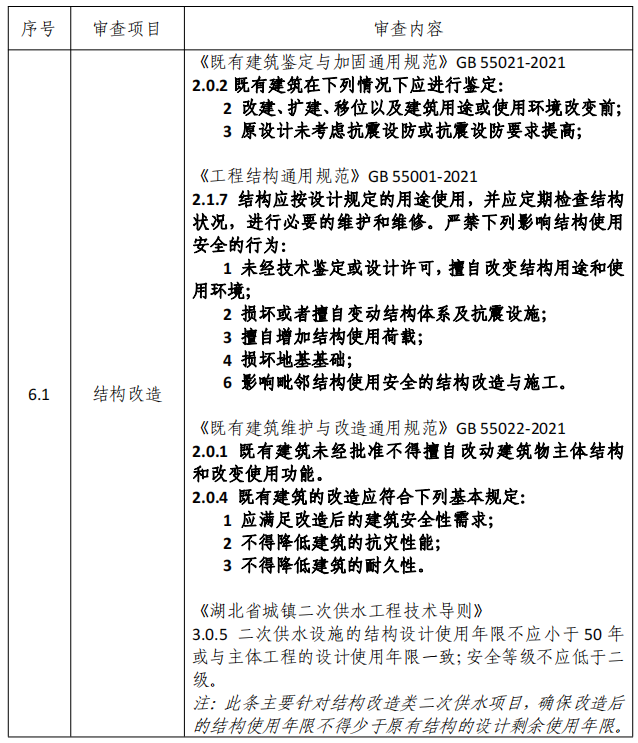

6 結構專業審查要點
