省住房城鄉建設廳 省人民防空辦公室關于印發《江蘇省房屋建筑工程施工圖聯合審查技術要點（試行）》的通知

蘇建函設計〔2021〕672號

各設區市住房城鄉建設局（建委）、人民防空辦公室：

為落實《江蘇省工程建設項目施工圖設計文件聯合審查指導意見》，規范我省房屋建筑工程施工圖聯合審查工作，明確審查內容，統一審查尺度，省住房城鄉建設廳聯合省人民防空辦公室組織編制了《江蘇省房屋建筑工程施工圖聯合審查技術要點（試行）》，現批準發布，自2022年4月1日起施行。

各施工圖審查機構應當嚴格依據《江蘇省房屋建筑工程施工圖聯合審查技術要點（試行）》開展施工圖聯合審查，及時反饋執行中遇到的問題。

江蘇省住房和城鄉建設廳  江蘇省人民防空辦公室

2021年12月30日

 （此件公開發布）

1總則

1.0.1  為規范江蘇省房屋建筑工程施工圖聯合審查工作，明確審查內容，統一審查尺度，根據《實施工程建設強制性標準監督規定》（中華人民共和國建設部令第81號，以下簡稱“81號令”）、《房屋建筑和市政基礎設施工程施工圖設計文件審查管理辦法》（中華人民共和國住房和城鄉建設部令第13 號發布 2018年12月29日依據中華人民共和國住房和城鄉建設部令第46 號修改）、《建設工程消防設計審查驗收管理暫行規定》（中華人民共和國住房和城鄉建設部令第51號）的規定，編制本要點。

1.0.2  本要點適用于江蘇省房屋建筑工程施工圖設計文件的聯合審查。

1.0.3  本要點依據 2021年2月1日之前發布的法規和正式出版的工程建設標準進行編制。如有版本更新，應以正式頒布實施的新版法規和工程建設標準為準。

1.0.4  本要點所列審查內容是保證工程設計質量的基本要求，并不是工程設計的全部?jī)?nèi)容。設計單位和設計人員應全面執行工程建設標準和法規的有關內容。

1.0.5  除按81號令第五條進行了審定（或備案）的情況外，對審查中發現不符合強制性條文（以下簡稱強條）或違反法規的問題，設計必須進行修改，否則施工圖審查不予通過。

設計如未嚴格執行本要點非強條的規定，應有充分依據。審查應根據相關標準的“用詞說明”，按其用詞的嚴格程度予以區別對待。

1.0.6  為節省篇幅，本要點對條文中的部分圖、表和公式符號說明作了省略處理。

1.0.7  除本要點內容外，施工圖審查尚應包括現行有關法規規定的內容。

2綜合篇

2.1基本規定

2.1.1  本要點規定的審查內容依據現行相關法規（本要點所稱法規系法律、法規、部門規章及政府主管部門規范性文件的總稱）和工程建設標準（含國家標準、行業標準、地方標準）編寫，主要包括

1. 現行工程建設標準中的強條

2.  建筑、給水排水、暖通及電氣專業與強條關系密切且對安全和公眾利益影響較大的部分非強條條文∶

3. 現行工程建設標準中對地基基礎和主體結構安全性影響較大的部分非強條條文∶

4.  法規中涉及技術管理且需要在施工圖設計中落實的規定。

注∶強條屬于必須審查的內容，按相應標準條文進行審查，本要點中不再抄錄。

2.1.2 超限高層建筑工程應依據《超限高層建筑工程抗震設防管理規定》（中華人民共和國建設部令 第111號）、《超限高層建筑工程抗震設防專項審查技術要點》（建質〔2015〕67號文）等文件規定在初步設計階段進行抗震設防專項審查。未通過抗震設防專項審查的超限高層建筑工程，施工圖審查機構不得對其施工圖進行審查。施工圖審查時應當檢查設計文件是否執行了抗震設防專項審查意見未執行抗震設防專項審查意見的，施工圖審查不予通過。

2.1.3  消防安全性審查應對國家工程建設消防技術標準中帶有“嚴禁”“必須”“應”“不應”“不得”要求的非強制性條文以及本要點消防篇中的非強制性條文進行審查。

2.1.4 聯合審查時，尚應執行下列審查要點的規定∶

1.《建筑工程施工圖設計文件技術審查要點》（建質〔2013〕87號）；

2.《裝配式混凝土結構建筑工程施工圖設計文件技術審查要點》（建質函〔2016〕287號）；

3. 《減隔震建筑施工圖設計文件技術審查要點》（建質函〔2015〕153號）；

4.  《江蘇省民用建筑施工圖綠色設計文件技術審查要點》（蘇建科〔2021〕146號）；

5. 《江蘇省裝配式混凝土結構抗震審查技術要點》（蘇建科〔2018〕226號）；

6.  《江蘇省民用建筑及市政基礎設施工程施工圖無障礙設計文件技術審查要點》（蘇建設計〔2020〕131號）；

7.  《江蘇省建設工程海綿城市設計審查要點（試行）》（蘇建城〔2020〕230號）；

8.  《人民防空工程施工圖設計文件審查技術規程（暫行）》（RFJ001-2021)。

注∶上述要點更新后，應執行新要點的規定∶上述要點中的標準更新后相應條文有變時，可參照原要點條文執行現行標準中對應或類似的條款。

2.2技術審查資料要求

2.2.1  技術審查資料一般包括∶

1.通過施工圖審查的巖土工程詳細勘察報告；

2. 全套設計施工圖和計算書（根據需要）；

3. 按有關規定需要提交的試驗報告、檢測報告、專項審查（論證、評審）意見等。

注∶勘察設計企業、注冊執業人員以及相關人員未按規定在施工圖設計文件（包括圖紙和計算書）上加蓋相應的圖章和簽字，則設計文件無效。

2.2.2  房屋建筑工程施工圖設計深度應符合《建筑工程設計文件編制深度規定》（2016年版）的相關要求。

2.2.3  人防工程施工圖設計深度應符合《江蘇省人民防空地下室設計文件編制深度規定》（2007年版）的相關要求。

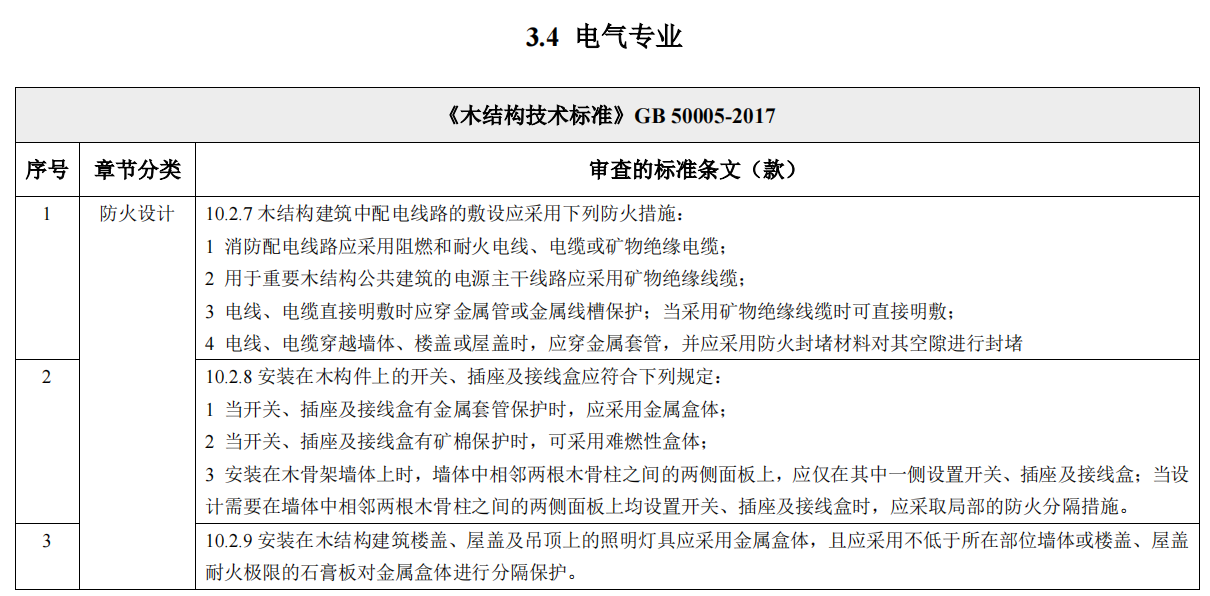

3消防篇

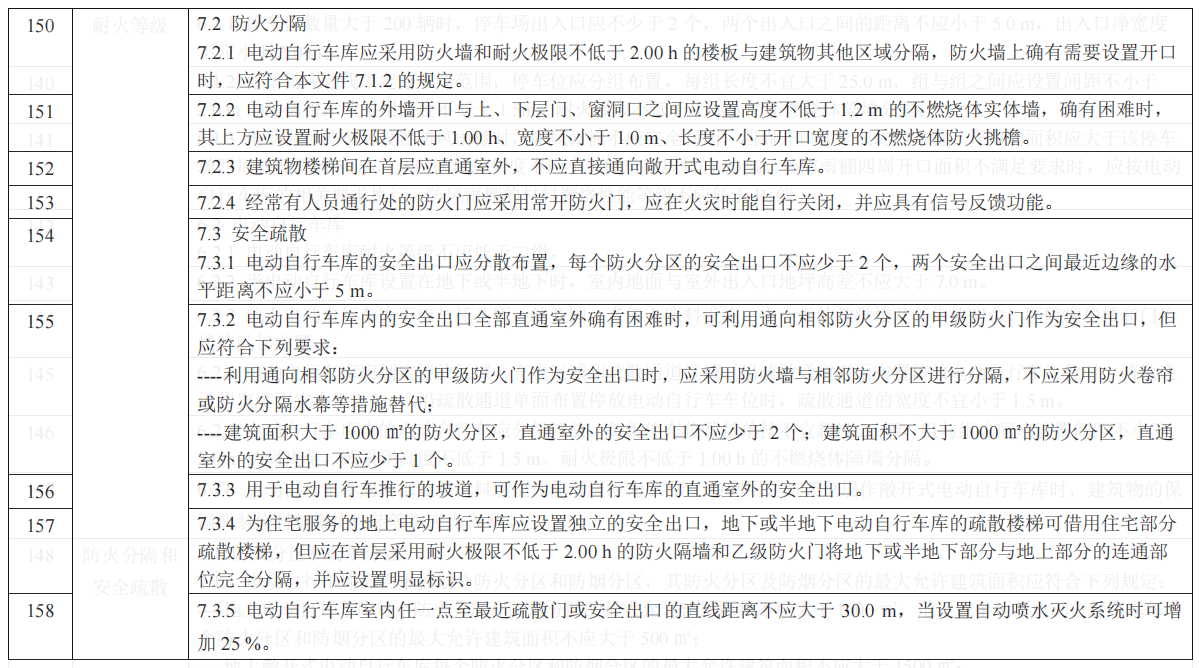

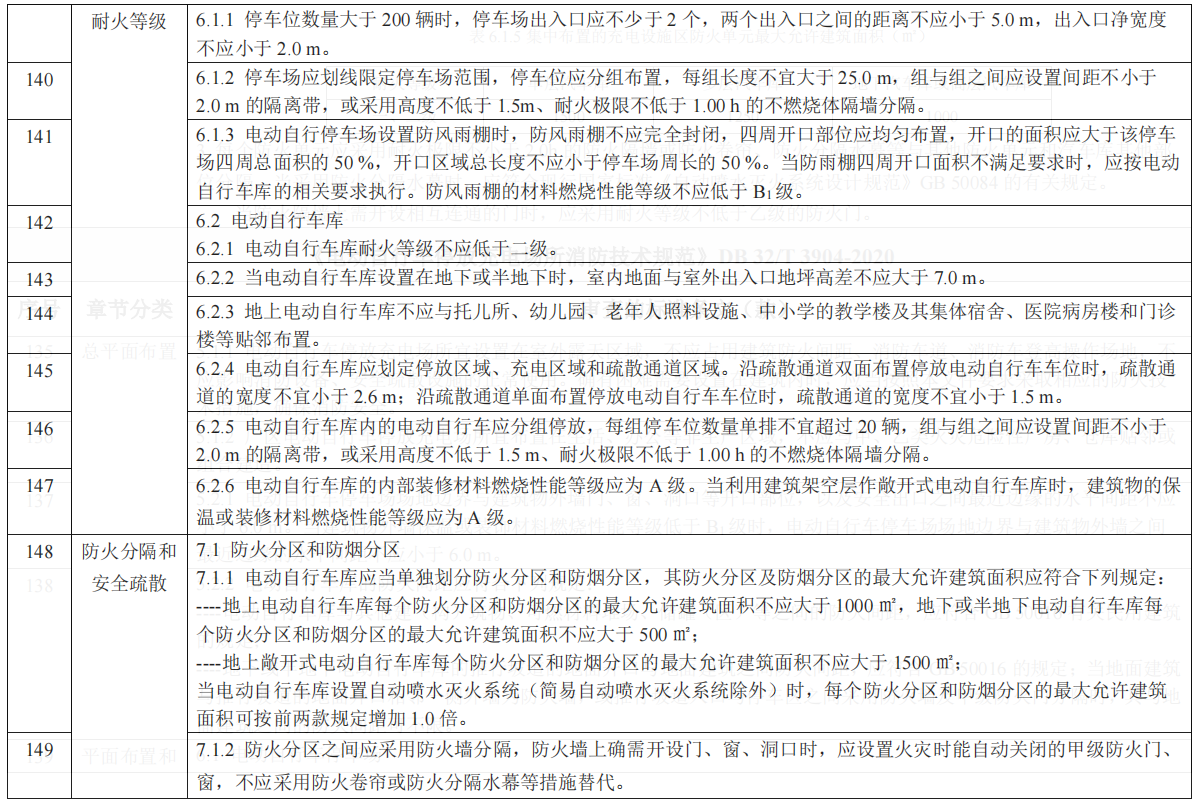

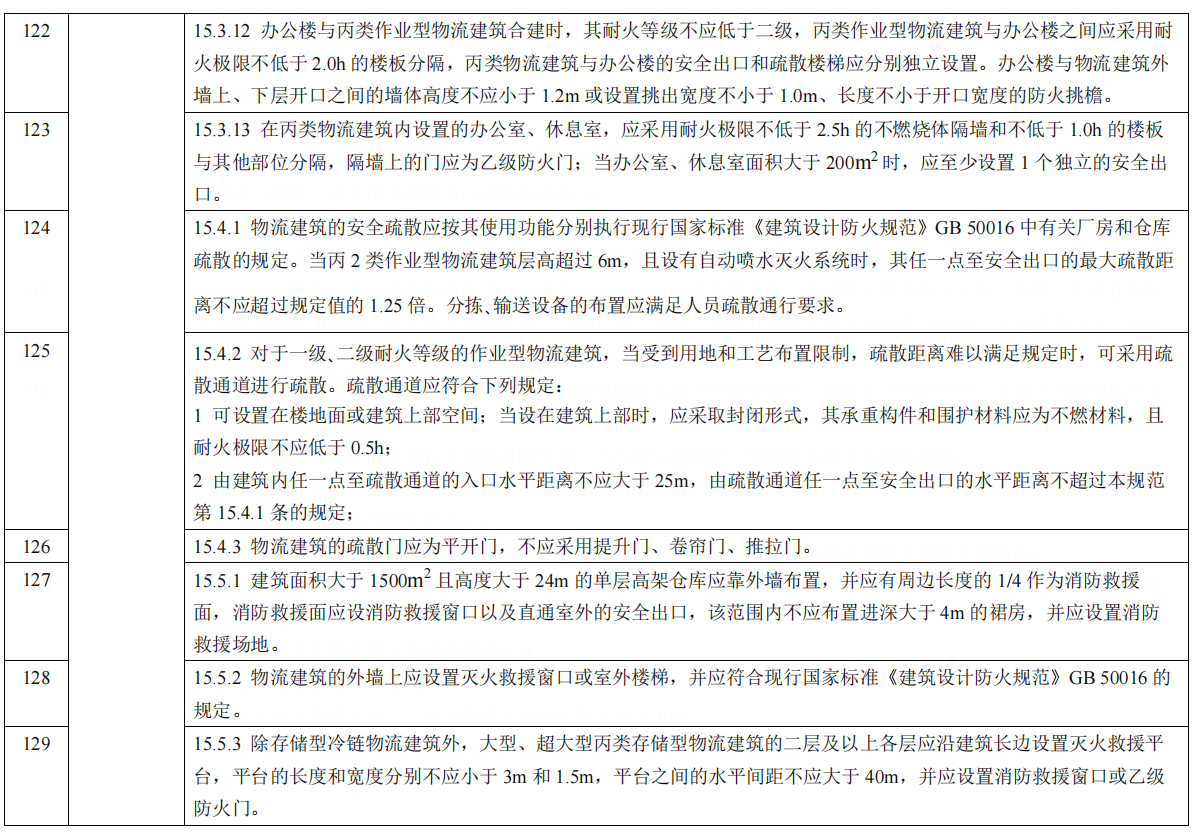

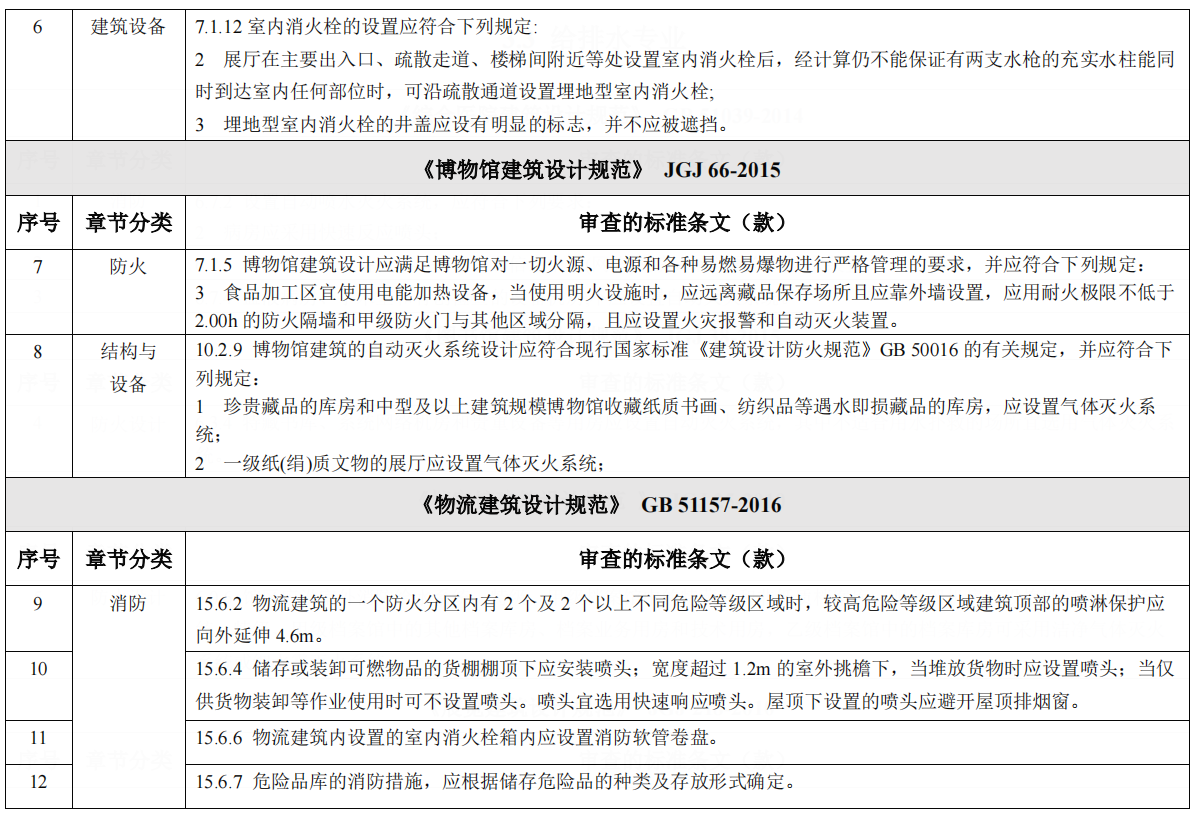

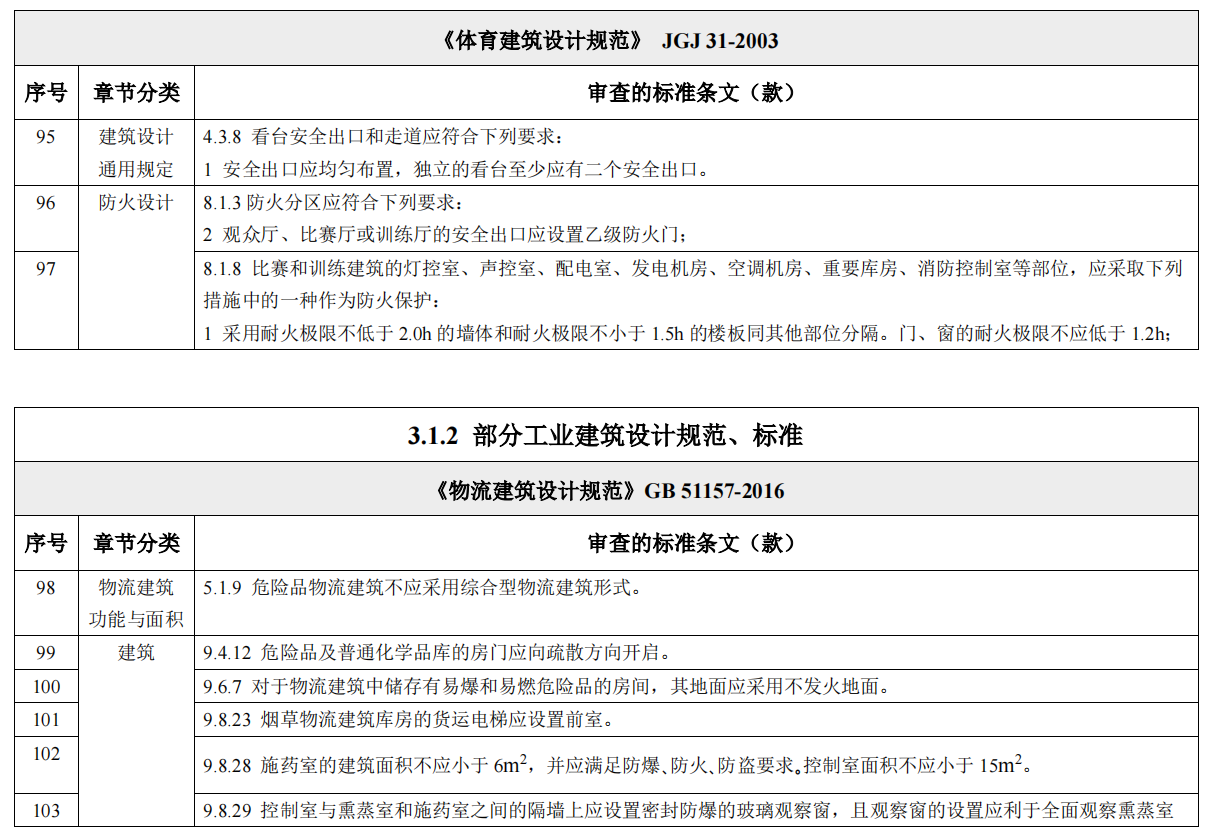

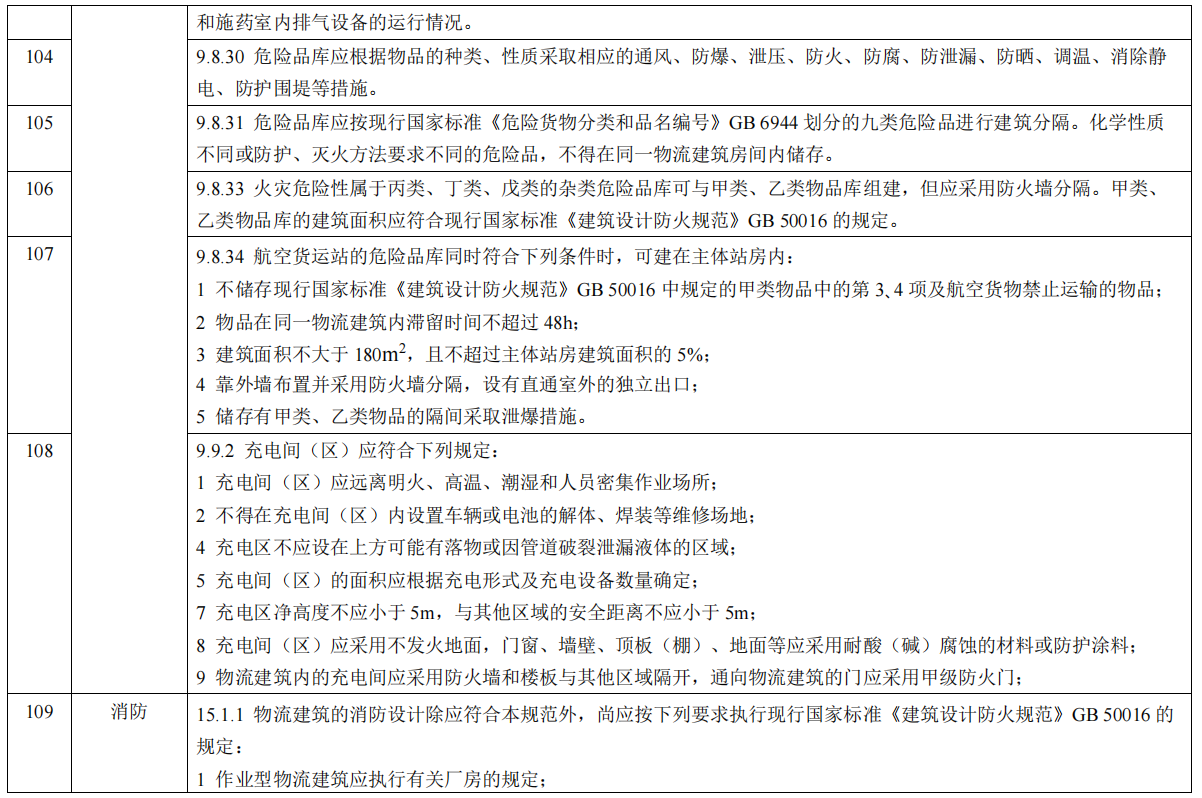

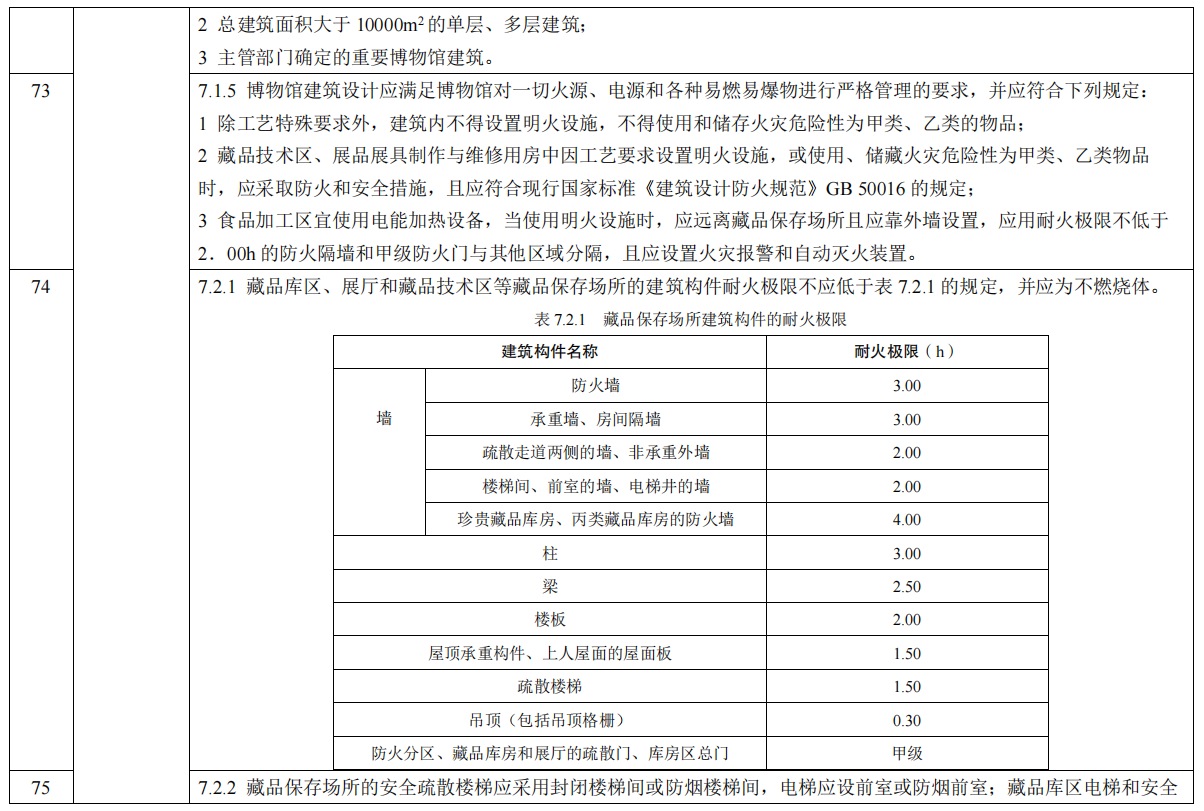

3.1建筑專業

4人防篇

4.1一般規定

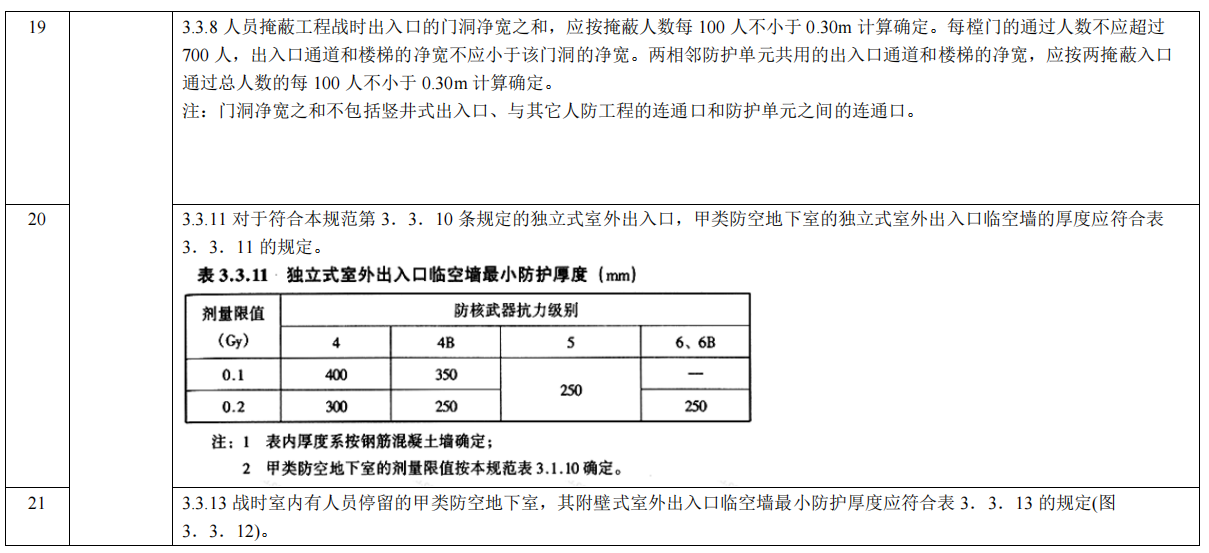

4.1.1本要點適用于《人民防空地下室設計規范》GB50038-2005總則第1.0.2條規定范圍內的人防工程。

4.1.2有關人防工程的平戰轉換、標識技術要求應按《江蘇省人民防空工程建設使用規定》（江蘇省人民政府令第129號）、《江蘇省人民防空工程建設平戰轉換技術管理規定》（蘇防【2018】70號）、《人民防空工程標識》（DB32/T3461-

2018）、《江蘇省人民防空工程標識技術規定》（蘇防【2018〕71號）以及相關補充規定執行。

4.1.3人防工程和城市地下空間兼顧設防工程的施工圖設計文件審查，除滿足規范要求外，還應滿足人防主管部門的相關規定。

4.1.4各專業設計施工圖送審文件內容要求如下∶

1.  建筑

1） 防空地下室建筑設計說明（包括防護設備表、平戰功能轉換時

限及工程量表）

2）總平面圖

3）首層平面圖

4）防空地下室平時和戰時平面圖

5）防空地下室所在層與首層之間的各層平面圖

6）防空地下室剖面圖（不少于兩個方向）

7） 防空地下室各出入口、通風口和各設備房間平、剖面詳圖（比例不小于150）

8）室外出入口、室外通風口立面圖

9） 柴油電站平、剖面圖（比例不小于1∶50）

10）人防工程實地標注圖（pline線平面圖）

11）各專業頂、底板和墻體的預留、預埋孔況圖

12）其他必要的詳圖和相關的建筑通用圖。

2. 結構與防護

1）防空地下室結構設計計算書

2）防空地下室結構設計總說明

3）防空地下室主體結構平面布置及配筋圖（含頂、底板、中間樓板、內墻、外墻、柱、梁、樁基礎等）

4）戰時各出入口、連通口、通風口結構詳圖（比例宜不小于1∶50，注明門框墻、臨空墻、擴散室等配筋）

5）防空地下室附屬結構詳圖（含主要出入口樓梯、防倒塌棚架、防倒塌挑檐、戰時使用的電纜井、通風豎井等）

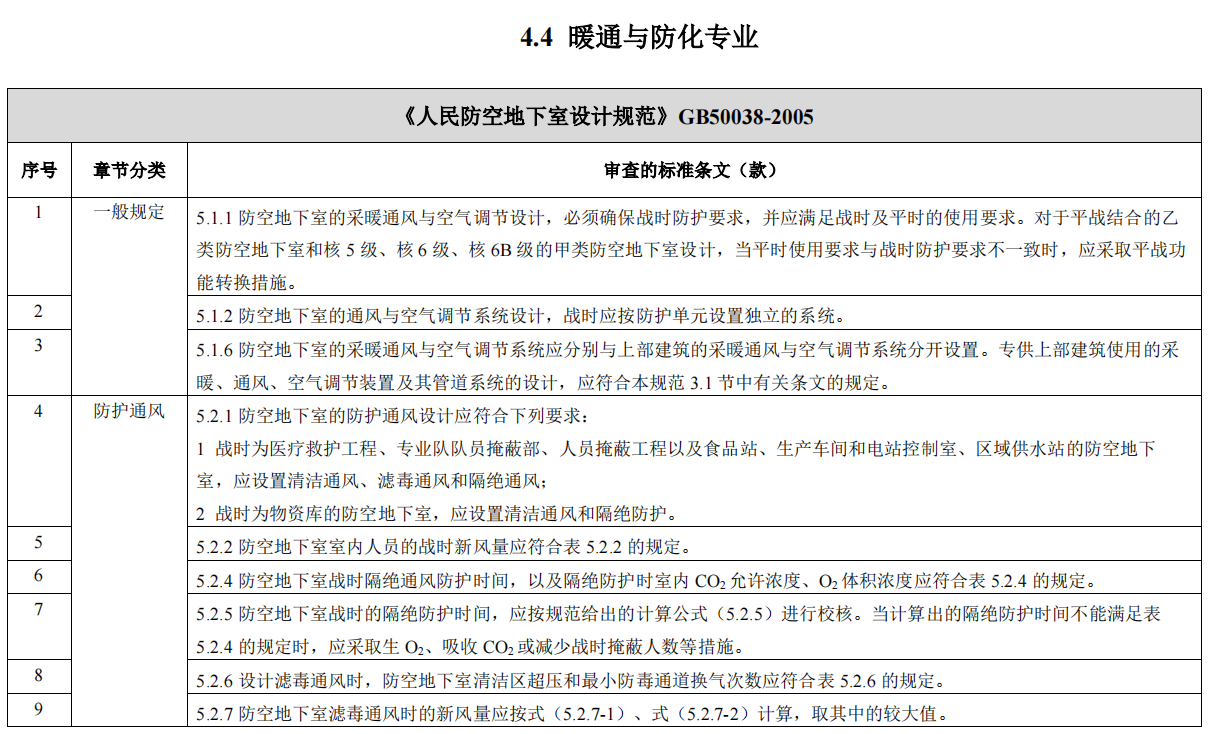

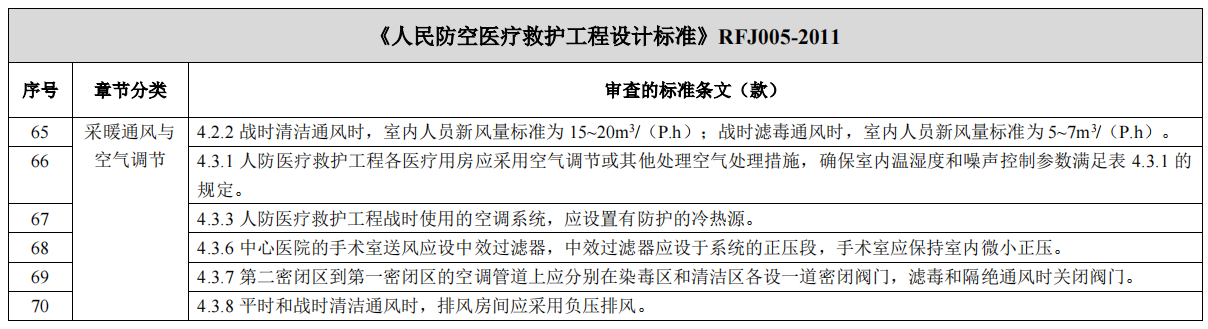

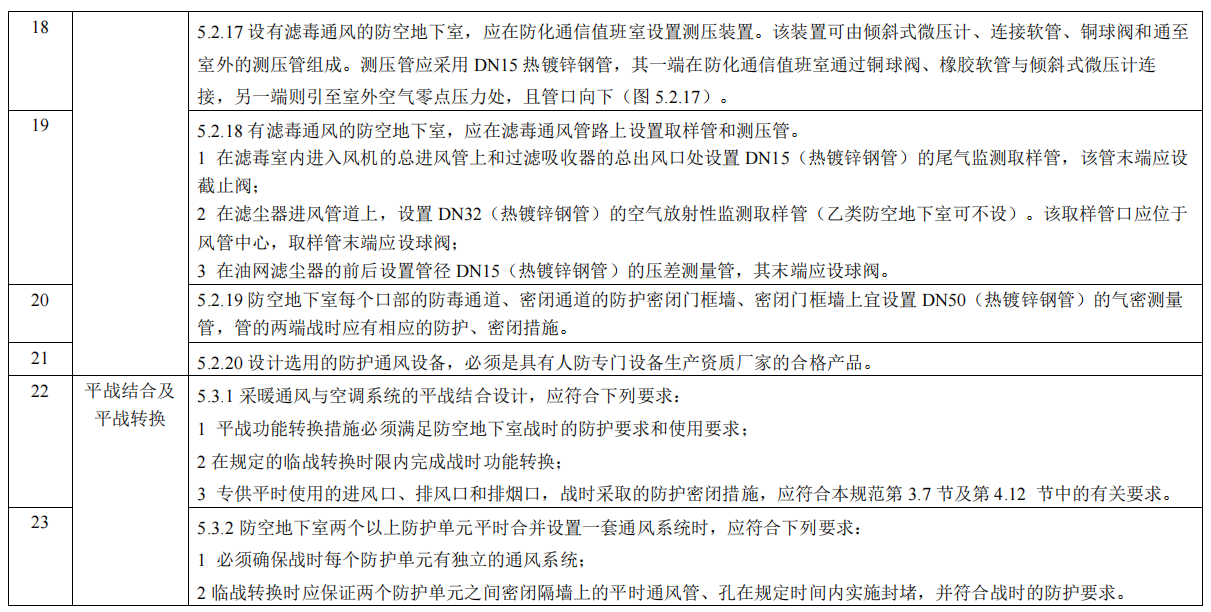

3. 暖通與防化

1）防空地下室暖通空調設計說明

2）防空地下室暖通空調設備材料表

3）戰時通風平面圖及原理（系統）圖

4）戰時進排風口部平、剖面圖

5）防空地下室通風大樣（通用）圖

6） 柴油電站通風平面圖、剖面圖及原理（系統）圖

7） 地下室平時暖通、空調平面圖、系統圖

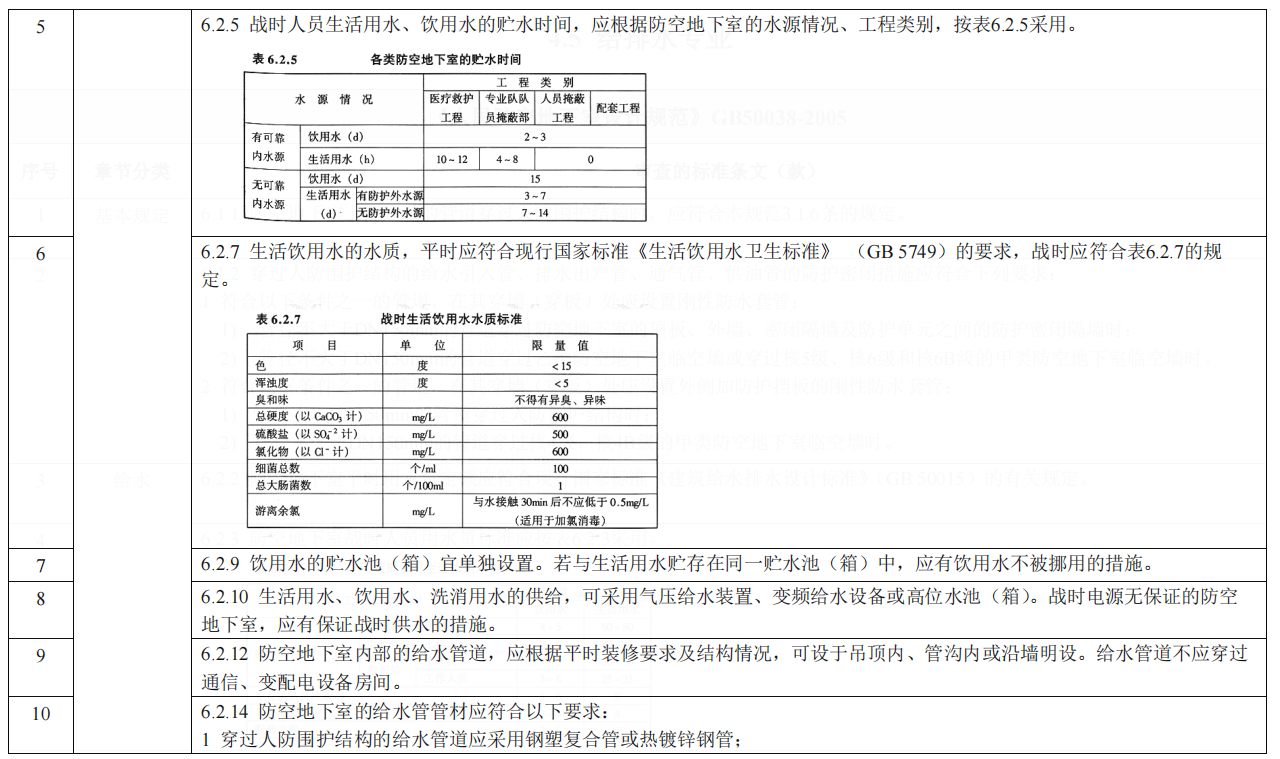

4.  給排水

1）防空地下室給水排水設計說明

2）防空地下室給水排水主要設備表

3）戰時給水排水平面圖及系統原理（軸測）圖

4）戰時機房、衛生間等的放大平、剖面圖

5）防空地下室給水排水大樣（通用）圖

6）防空地下室平時給水排水平面圖及系統原理（軸測）圖

7）防空地下室平時消防平面圖及系統原理（軸測）圖

8）人防層的上一層平時給水排水平面圖及系統原理（軸測）圖

9）柴油電站給排水大樣圖

5. 電氣

1）防空地下室電氣設計說明

2）防空地下室電氣設備材料表

3）防空地下室電氣系統圖

4）防空地下室電氣平、剖面圖

5）防空地下室電氣控制原理圖（非標出圖）

6）電站平、剖面布置圖

7）電站聯絡信號原理圖

8） 地下室平時動力、照明及消防、弱電平面布置圖

5抗浮篇
