前 言
為進一步提高防空地下室設計和審查質量,解決人防專業設計和審圖中存在的問題,廣州市住房和城鄉建設局結合廣州實際,組織行業專家制定了《廣州市防空地下室施工圖設計和審查技術指引》(以下簡稱《指引》)。
本《指引》共有3章,主要內容包括總則、設計指引、審查指引。
本《指引》供相關設計和審圖單位作為實際工作的技術參考。在實踐過程中,如發現需要修改和補充的,請向廣州市住房和城鄉建設局人防工程建設管理處反映,以便今后修訂時參考。
本《指引》編制工作得到了廣州市民防協會的大力支持,特此致謝。
1總則
1 總則
1.1為進一步提高防空地下室設計和審查質量,解決人防專業設計和審圖中存在的送審資料不規范、設計深度不夠、審圖標準不統一等問題,結合廣州實際,特制定《廣州市防空地下室施工圖設計和審查技術指引》(以下簡稱《指引》),供相關單位參考。
1.2 本指引適用于《人民防空地下室設計規范》(GB50038一2005)(以下簡稱《規范》)規定范圍內的防空地下室的設計和審查。
1.3送審防空地下室施工圖設計文件資料,包括以下內容∶
(1)人民防空主管部門出具的《防空地下室建設意見書》;
(2)防空地下室施工圖設計文件(建筑、結構、通風、給排水、電氣等各專業圖紙、計算書及平戰功能轉換預案);
(3)與防空地下室相關的其它設計文件。
1.4審查機構應健全技術管理和質量保證體系,組織審查人員根據國家、省、市相關規范和技術標準對防空地下室施工圖設計文件進行審查,要綜合各專業進行協同審查,避免出現各專業相互矛盾的情況。
1.5設計單位應按《防空地下室建設意見書》和相關規范、技術標準進行設計,存在違反《防空地下室建設意見書》要求和《規范》中強制性條文的,審查機構應退回設計單位修改,修改后重新送審。
1.6 防空地下室施工圖紙按《房屋建筑制圖統一標準》GB/T50001、《建筑制圖標準》GB/T50104和《總圖制圖標準》GB/T50103的規定繪制,設計中所采用的工程建設標準和引用的其它標準均應為有效版本。
2設計指引
2.1 建筑專業
2 設計指引
2.1 建筑專業
2.1.1送審設計文件
(1)防空地下室建筑施工圖目錄
(2)防空地下室建筑設計說明
(3)總平面圖
(4)首層平面圖
(5)防空地下室平時平面圖
(6)防空地下室戰時平面圖
(7)防空地下室所在層與首層之間的各層平面圖
(8)防空地下室剖面圖
(9)防空地下室各出入口、通風口和各設備房間平、剖面詳圖
(10)柴油電站平、剖面圖
(11)各專業頂、底板和墻體的預留預埋孔況圖
(12)其它必要的詳圖(含防爆波電纜井、油管接頭井、吊鉤、防堵鐵柵、通信警報工作間等大樣)
2.1.2施工圖設計深度
2.1.2.1 防空地下室建筑設計說明
(1)防空地下室概況(項目名稱、建設地點、總建筑面積、具體位置、應建面積、擬建面積、平時與戰時功能、場地條件等)。
(2)防空地下室各單元的建筑面積、掩蔽面積;平時功能、戰時功能;抗力級別、防化級別;掩蔽人數、出入口數量、出入口進入寬度、平戰轉換部位、轉換時限等。單元建筑面積按照《廣州市人防工程竣工測量技術指引》相關要求計算。
(3)分期建設的項目,應在說明中介紹整個項目分期建設的概況,包括已建、在建、擬建防空地下室的位置、面積、戰時功能、電站配置等。
(4)設計說明中要包含管線穿越人防圍護結構的防護密閉要求,凡符合《規范》第3.1.6條規定的設備管線均需采取防護密閉措施。
2.1.2.2 總平面圖
(1)清晰反映防空地下室所在的位置、范圍,以及與防空地下室同層的普通地下室邊線(以中虛線標出)。
(2)標明防空地下室周邊室外地坪標高(絕對標高);如果在同一方向上絕對標高有明顯變化,標明標高的變化情況。
(3)分期建設的項目,標明每期已建及擬建防空地下室的位置、距離、戰時功能與防護級別。
(4)標注人防通信警報工作間的所在位置。
(5)人防區域可填充圖案,但不要影響觀察主要出入口與建筑物的相對位置、距離。
(6總平面圖中防空地下室附近如有設計生產、儲存易燃易爆物廠房、庫房或有害液體、重毒氣體儲罐時,標注其與防空地下室的最近距離。如無相關易燃易爆設施時,在總平面圖的說明予以描述。
2.1.2.3 首層平面圖
(1)首層平面圖包含各單體建筑及道路、綠化等室外場地布置;反映防空地下室所處位置、范圍∶反映各戰時出入口、人防進排風豎井、電纜防爆波井及油管接頭井的位置。
(2)標注與防空地下室同層的普通地下室四周場地設計絕對標高及其變化。
(3)對位于首層建筑物室外的主要出入口,標注該主要出入口距首層建筑物外墻的最短距離。對首層室內靠邊的樓梯式主要出入口,需在首層平面圖上標注防倒塌挑檐位置與平面尺寸;對位于首層建筑物靠邊的車道式主要出入口,要標注防倒塌挑檐或防倒塌棚架位置及平面尺寸。
(4)對室外且在建筑物倒塌范圍內的主要出入口要標注防倒塌棚架位置。
2.1.2.4 防空地下室平時平面圖
(1)標注人防區及各防護單元的編號、建筑面積、掩蔽面積、防護級別、平時與戰時功能、掩蔽人數或裝備數量等信息。
(2)繪制防火分區示意圖與防護單元示意圖。
(3)反映各防護單元的平面布置,包括口部及其編號、平時施工到位的人防設施(戰時房間、戰時鋼筋混凝土水池、防爆波電纜井、防爆波油管接頭、染毒集水井、污水集水井等),各類防護設備的定位尺寸、型號與開啟方向等。
(4)如果有外擋土墻時,要反映外擋土墻的平面走向與尺寸。
2.1.2.5 防空地下室戰時平面圖
除 2.1.2.4條防空地下室平時平面圖要求的內容外,戰時平面圖還應表達以下內容∶
(1)標注抗爆單元;
(2)標示防護單元內所有戰時功能房間、戰時水池或水箱(街道級指揮所及人防醫療救護工程應有戰時各功能要素房間的布置),戰時砌筑的房間和堆壘的抗爆擋墻和抗爆隔墻需注明尺寸定位;
(3)標注每個戰時出入口通過的人數;
(4)對無防毒要求的防護單元與相鄰有防毒要求的防護單元之間平時行車道上的雙向受力人防大門,標注"戰時貼玻璃絲布不得開啟"字樣;
(5)對開向非人防區的出入口,核算其鄰近樓梯、車道的寬度是否滿足該口部的通行要求,并標注路徑。
2.1.2.6 防空地下室所在層與首層之間的各層平面圖
(1)標注通過每層的人防出入口位置及編號。
(2)如果以車道作為主要出入口且在非人防層轉換位置時,需用粗虛線標出進入掩蔽區的路線。
(3)對人防頂板上方的普通地下室,需標注下沉的集水井或下穿人防頂板的防爆地漏的位置并用文字引出注明。
2.1.2.7 防空地下室剖面圖
(1)標示人防區所在的位置與范圍。
(2)反映防空地下室外墻與室外地面的關系(防空地下室外墻外5~8m范圍內的地面標高變化情況)。
(3)標注人防頂板尤其是塔樓范圍內人防頂板下表面的絕對標高;標注防空地下室或同層的普通地下室外擋土墻頂面的絕對標高與距離尺寸等。
2.1.2.8 大樣圖
(1)戰時各出入口、連通口、通風口及其口部房間和人防電站等重要設備機房需按要求繪制大樣圖(含平面圖、剖面圖)。
(2)利用首層靠邊的車道作主要出入口時,需對車道編號并畫出車道大樣圖。大樣圖應畫出該車道在每層的平面位置并以文字標注,在車道各層的縱剖面圖中標注每層車道的結構凈高尺寸。剖面圖要反映出無頂蓋段上方樓板的加強措施、防倒塌挑檐或防倒塌棚架。
(3)利用首層靠邊的樓梯作主要出入口時,剖面圖應反映出入口上方樓板的加強措施、防倒塌挑檐或防倒塌棚架。
(4)主要出入口的剖面圖,要從防空地下室所在層畫至首層。需設防倒塌棚架時,要在主要出入口的首層平面圖中標出防倒塌棚架柱基預埋件位置。
(5)風井剖面圖應反映風井百葉窗與室外地面的高差。
2.2 結構專業
2.2 結構專業
2.2.1送審設計文件
(1)防空地下室結構施工圖目錄
(2)防空地下室結構設計說明
(3)防空地下室底板(基礎)配筋圖
(4)防空地下室墻體結構(含柱)平面布置圖及其墻體(柱)、門框墻配筋圖
(5)防空地下室頂板、梁(含中間樓板)配筋圖
(6)防空地下室主要出入口、戰時通風口、防爆電纜井結構配筋圖(含樓梯式出入口或坡道出入口、防倒塌棚架、防倒塌挑檐、戰時使用的電纜井、戰時通風豎井等)
(7)結構計算書
(8)其它必要的施工圖
2.2.2施工圖設計深度
2.2.2.1 設計說明
包括∶工程概況、設計范圍、設計依據、平時使用和戰時等效靜荷載取值、材料強度要求(包括材料強度綜合調整系數)、構造要求、施工要求、常用的構造大樣等內容。
2.2.2.2 防空地下室墻體結構(含柱)平面布置圖包括∶防護單元編號和抗力級別、戰時功能、人防墻體定位和編號、門框墻定位和編號、人防樓梯(或人防車道)編號、后澆帶的設置等,以及相對應的說明。
2.2.2.3 墻體、門框墻等配筋大樣圖
包括∶防空地下室頂?shù)装鍢烁?、防空地下室層高、各部位鋼筋的配置、鋼筋的錨固長度及起始點的大樣圖,以及相應的說明。
當人防墻體與相連接的豎向構件的混凝土強度或厚度不一致,應提交相應的連接做法大樣圖。
2.2.2.4 底板、頂板、梁(含中間樓板)配筋圖
包括∶頂(底)板厚度和標高、梁截面尺寸、各部位鋼筋的配置、主次梁搭接處的吊筋及箍筋設置、底板圖中后澆帶的標示等。
2.2.2.5 防空地下室主要出入口、戰時口部結構配筋圖
包括∶標高、各部位結構厚度、各部位鋼筋直徑和間距等。當作為戰時主要出入口的車道敞開段位于上部建筑范圍內時,應提供車道敞開段直接上方的樓層結構加強配筋圖。對于需要設置鋼結構裝配式防倒塌棚架的口部,應明確防倒塌棚架預埋件的定位和大樣,按國標圖集選用的防倒塌棚架,且應將相關的鋼結構節點大樣和臨戰安裝的鋼結構構件(梁、柱、板)等內容標示完整,不能僅僅表示一個索引號。
2.2.2.6 人防結構計算書
(1)在計算書中注明所采用的計算機程序的名稱、代號、版本及編制單位;輸入的總信息、計算模型等應符合本工程的實際情況;
(2)荷載的取值、計算及組合;
(3)采用軟件程序作結構計算時,應包括輸入及輸出的結構計算總信息;結構底板、柱、頂板、頂板梁、中間樓板的計算簡圖、構件截面尺寸、荷載簡圖、配筋簡圖等平時工況和戰時工況下的計算結果文件;
(4)樁基礎的樁身強度驗算;人防外墻在平時工況下的裂縫、撓度、配筋計算和戰時狀況下的配筋計算;
(5)人防臨空墻、防護設備門框墻、防護單元隔墻、豎井、主要出入口樓梯(或車道)等在人防等效靜荷載作用下的配筋計算,以及平戰結合水池的配筋計算;
(6)如采用《規范》給定的擴散室形式與尺寸以外不規則的擴散室,應提供消波驗算;
(7)對于采用超出國標圖集的鋼結構裝配式防倒塌棚架,應提供相應的計算書。
2.3 暖通空調專業
2.3 暖通空調專業
2.3.1送審設計文件
(1)防空地下室通風空調施工圖目錄
(2)防空地下室戰時通風空調設計說明
(3)防空地下室戰時通風空調設備材料表
(4)戰時通風空調平面圖
(5)戰時通風原理(系統)圖及通風方式轉換操作表
(6)戰時進風、排風口部的平、剖面圖
(7)人防電站通風平面圖、剖面圖及原理(系統)圖
(8)防空地下室通風大樣圖與通用圖
(9)防空地下室平時的暖通空調、防煙排煙平面圖
(10)其它必要的施工圖
2.3.2施工圖設計深度
2.3.2.1設計說明
包括∶設計依據、工程概況、設計范圍、參數標準、戰時通風主要參數的計算過程和結果(可另設計算書)、系統設置、平戰轉換及施工要求等內容。
戰時通風主要參數的計算包括∶清潔新風量、濾毒新風量、戰時發電機房通風量、隔絕防護時間、最小防毒通道換氣次數等。
2.3.2.2 戰時通風空調設備材料表
應包括主要設備、材料的型號、規格、性能參數、數量等,進、排風機應列出具體的風量、風壓選型值,且應滿足風量調控的要求;戰時通風設備材料應注明安裝時間,并符合廣州市平戰轉換要求。
2.3.2.3戰時通風空調平面圖
反映防護單元編號、戰時功能、面積、掩蔽人數、防爆波活門型號等信息,人防防護密閉隔墻、密閉隔墻作填充處理。
繪制全套戰時通風空調系統,包括平戰轉換措施,臨戰安裝的風管鼓勵使用可快速轉換的新型材料。
平面圖中反映平時暖通空調、防排煙系統的設備、管道、管件的布置,標注主要管道的尺寸。戰時管道與平時管道有交叉時,應明確二者避讓措施。
2.3.2.4戰時通風原理(系統)圖及通風方式轉換操作表
通風原理(系統)圖反映戰時通風系統設計的實際情況,通風方式轉換操作表包括∶清潔式、濾毒式、隔絕式、濾毒室換氣等通風方式的風機、閥門切換操作。
2.3.2.5戰時進風、排風口部的平、剖面圖及原理(系統)圖
包括∶戰時進排風口部平、剖面大樣圖包含濾毒室、戰時進風機房、防毒通道等重點部位,詳細反映通風設備和管道的編號、規格、定位等。
2.3.2.6防空地下室通風大樣圖與通用圖
包括∶防空地下室通風大樣(通用)圖包含人防通風專用設備的安裝大樣或標準圖集索引。
2.3.2.7 防空地下室平時的暖通空調、防煙排煙平面圖
反映防空地下室防護單元的劃分,人防防護密閉隔墻、密閉隔墻作填充處理。
反映防空地下室平時暖通空調和防排煙系統的所有風道、管道的布置情況。
2.4給排水專業
2.4給排水專業
2.4.1送審設計文件
(1)防空地下室給水排水施工圖目錄
(2)防空地下室戰時給水排水設計說明
(3)防空地下室給水排水主要設備材料及安裝時間表
(4)防空地下室戰時給水排水平面圖
(5)防空地下室戰時給水排水系統(軸側)圖
(6)人防電站供油平面大樣圖、系統圖
(7)其它相關大樣圖及示意(原理)圖
(8)防空地下室平時給水排水平面圖及系統(原理)圖
(9)防空地下室平時消防(噴淋、消火栓)平面圖及系統(原理)圖
(10)防空地下室的上一層平時排水平面圖及系統(原理)圖
(11)其它必要的施工圖
2.4.2施工圖設計深度
2.4.2.1設計說明
包括∶設計依據、工程概況、設計范圍、參數標準、層高和凈高數據、戰時用水量和貯油量計算過程及計算結果、各系統設置標準、管道材質要求、平戰轉換及施工要求等內容。
戰時給水排水主要參數的計算包括∶人員飲用水量、人員生活水量、人員洗消用水量(包括熱水量)、口部洗消用水量、電站貯油量等內容。
2.4.2.2 戰時給水排水設備材料表
包括∶各設備、材料標注型號、規格、材質、流量、揚程、功率等參數。
各設備材料注明安裝時間,并符合廣州市平戰轉換要求。
2.4.2.3 戰時給水排水平面圖
包括∶防護單元編號、戰時功能、面積、掩蔽人數等信息;
戰時水池、戰時水箱標注有效容積;
標識所有防爆地漏;
戰時生活污水集水井、洗消集水井標注類別和尺寸。
2.4.2.4 防空地下室給水排水大樣(通用)圖
包括給排水設備、剛性防水套管、防爆地漏的安裝大樣或標準圖集索引。
2.4.2.5防空地下室的上一層平時排水平面圖及系統(原理)圖
平面圖標識所有防爆地漏。
2.5 電氣專業
2.5 電氣專業
2.5.1送審設計文件
(1)防空地下室電氣施工圖目錄
(2)防空地下室電氣施工圖設計說明
(3)戰時主要設備材料表及安裝轉換時間表
(4)防空地下室供配電系統圖
(5)防空地下室電氣控制原理圖
(6)防空地下室戰時電氣平面圖(醫療救護工程、街道指揮所應提供戰時照明平面圖)
(7)人防電站平、剖面布置圖及電站聯絡信號原理圖(無電站除外)
(8)通信警報間電氣平面、系統圖(無警報器房除外)
(9)防空地下室戰時通信平面、系統圖
(10)人防電氣設計施工相關大樣圖
(11)防空地下室的平時動力、配電平面圖
(12)防空地下室的平時照明平面圖
(13)防空地下室的火災自動報警、弱電平面圖
(14)其它必要的施工圖
2.5.2施工圖設計深度
2.5.2.1設計說明
包括∶工程概況、平時與戰時用途、防護等級、人防電源、戰時負荷等級、電力、配電、線路敷設、管線防護密閉、照明、接地、三種通風方式信號控制、通信、平戰轉換、機電工程抗震等內容。
提供戰時負荷計算表、照度標準值。
2.5.2.2 戰時電氣設備材料表
包括∶設備材料型號、規格、數量。
各設備材料注明安裝時間,并符合廣州市平戰轉換要求。
2.5.2.3供配電系統圖
市電總進線有固定的回路,并明確上端供電要求。
2.5.2.4電氣控制原理圖
戰時進、排風機需提供一、二次電氣原理圖(非標);戰時具有三種通風方式的項目需提供三種通風方式控制原理圖。
2.5.2.5戰時電氣平面圖
標識配電箱位置、電纜敷設要求;預埋管標注管徑、數量、埋管高度,采取防護密閉措施,不影響人防大門的開啟和防火卷簾的正常使用;市電總進線電源有固定的出線回路,明確敷設路徑及沿途預埋防護密閉套管。
2.5.2.6變配電室、柴油電站的平、剖面圖及電站聯絡信號原理圖
標注電氣設備安裝間距;電站聯絡信號原理圖根據發電機運行方式(互為備用或并機)提供。
2.5.2.7通信警報間電氣平面、系統圖
電氣平面有照明布置、電氣插座布置、通信與網絡插座布置;配電系統圖明確電源具體接入位置。
2.5.2.8 戰時通信平面、系統圖
通信平面圖中明確通信干線接入位置、敷設路徑、預埋管要求。
2.5.2.9平時動力、配電、照明、火災自動報警、弱電平面圖
1)預埋管標注管徑、數量、埋管高度要求,采取防護密閉措施,不影響人防大門的開啟和防火卷簾的正常使用。
2)普通、應急照明配電箱平戰合用,按防護單元配置,設置在人防清潔區;防護單元如跨防火分區設置,應確保每個防護單元內有照明配電箱可以合用。
3)人防口部、濾毒室、戰時專用樓梯間、電站及附屬房間設置照明或預留線路,電源引自本防護單元。
4)人防電站、濾毒室依據平時使用功能和建筑分類,按規范要求設置火災自動報警系統。
2.6 平戰功能轉換預案
2.6 平戰功能轉換預案
2.6.1 送審預案要求
平戰功能轉換預案單獨成冊,包含文本及圖冊兩部分。
2.6.2 預案編制要求
預案的編制參照《廣州市住房和城鄉建設局關于印發〈結建人防工程平戰功能轉換預案編制指引〉的通知》(穗建人防〔2021〕63號)的相關規定執行。
3審查指引
3.1建筑專業審查重點
3 審查指引
3.1建筑專業審查重點
3.1.1通用要點
(1)審查防空地下室的建設面積
是否滿足人民防空主管部門出具的《防空地下室建設意見書》規定的核心指標(包括∶應建面積、平時與戰時功能、抗力級別、建設位置等)。
(2)審查防空地下室埋深
防空地下室必須滿足全埋要求,注意審查位于地面塔樓下方的人防頂板底面是否高出室外地面;
當?shù)叵率揖植吭O(shè)人防時,人防區所在層的整層應滿足全埋要求;如地下室外墻外側加擋土墻,其頂部的水平寬度必須≥5m,且平時一次性施工完成。
(3)審查人防防護單元的劃分是否與防火(防煙)分區相協調。
3.1.2 人員掩蔽工程
(1)當擬建面積按《規范》規定的單元面積標準劃分防護單元,剩余少量面積遠遠不足以設置一個單元時,允許少數防護單元的建筑面積不超過 2200m2。
(2)當戰時功能為二等人員掩蔽所的防護單元建筑面積≤500m2時,防化級別可采用丁級,掩蔽人數可根據防護單元內實際掩蔽面積確定。
(3)二等人員掩蔽單元掩蔽人數原則上可按不低于 0.5×單元建筑面積確定;如單元面積小于 1000 m2時,可按實際的掩蔽面積確定掩蔽人數;一等人員掩蔽單元掩蔽人數按《規范》規定的隔絕防護時間確定,原則上不超過 800人。
3.1.3人防醫療救護工程
救護站建筑面積不大于 1500m2,急救醫院的建筑面積不大于3000m2,中心醫院的建筑面積不大于 4500m2。
3.1.4 防空專業隊工程
專業隊隊員掩蔽部建筑面積不得大于1200 m2。
防空專業隊裝備掩蔽部其內部空間及進入掩蔽部的各層汽車坡道結構凈高≥3m時,需按停輕型車輛條件設計;主要出入口坡道出人防區后如果變換位置,應標明行車路線并按人防荷載要求進行結構加強處理。
3.1.5 街道級指揮所
建筑面積可按人員掩蔽單元的建筑面積取值;掩蔽人數為150~200人;抗力級別為核5級、常5級,防化級別為乙級;內部戰時功能房間按指揮、通信、會議、工勤功能簡化布置,可平戰轉換。
3.1.6食品站
建筑面積不大于2000 m2,抗力級別為核5級、常5級,防化級別為乙級。
3.1.7人防電站
(1)建筑面積可以單列,計入人防總建筑面積。
(2)在同一規劃的建設區域內設置有多個建筑面積大于 5000 m2的防空地下室時,每個防空地下室都要設人防電站;在同一建設區內的單個防空地下室的建筑面積小于5000 m2時,需累加計算設置人防電站。單個人防電站的建筑面積不大于500 m2。
(3)當人防電站作為區域電站時,需提供通往附近防空地下室的戰時電纜敷設線路圖,敷設戰時電纜的管溝平時做好,也可利用平時的電纜管溝戰時鋪設電纜。
(4)人防電站的排煙、排風應排向室外。
3.1.8機械停車庫
(1)地下室平時功能為機械停車庫時,機械停車位置戰時不得作為人員掩蔽;
(2)從防毒通道、密閉通道進入防空地下室主體內部2m范圍內不得設置為機械車位。
(3)臨戰安裝的設備及臨戰砌筑的房間,不得位于平時機械車位處。
(4)不進人的全自動機動車庫不得用作防空地下室。
3.1.9出入口
(1)設置在室外的人防戰時出入口和通風口不得設在消防車道上,樓梯和風井平時應建設到位,同時還應采取相應的防雨水及地表水倒灌措施;當人防風井位于室內時,應考慮安全保護措施與防堵塞措施。
(2)防空專業隊隊員掩蔽部及人員掩蔽單元利用車道作為主要出入口,防護密閉門應直接開向車道側方;如需退縮,不應超過一個柱網寬度。
(3)6 級防護單元,利用室內靠邊的車道作為主要出入口時,要對車道的無頂蓋段進行加強,在車道出口處設防倒塌挑檐或防倒塌棚架。
(4)6 級防護單元,利用室內靠邊的樓梯作為主要出入口時,應滿足以下要求∶
a、優先在首層外墻的內側獨立開設樓梯;
b、梯段起始端至室外的距離不大于 2m,末端梯段不得開向相反方向經折返后再出到室外。
c、直通室外的門洞外側上方要設置防倒塌挑檐,挑出長度不小于1m。
d、獨立開設的室內靠邊樓梯,上方整跨樓板結構及垂直構件應加強;利用平時靠邊樓梯間的,對所有圍護構件應加強到二層樓面標高。
(5)5 級防護單元如因條件限制,可利用首層室內靠邊車道作為主要出入口,相應加強措施,見結構專業 3.2.7(5)。
(6)下坡線位于到首層建筑物邊線的車道不得作為主要出入口利用。
(7)防空專業隊隊員掩蔽部與裝備掩蔽部可在防護密閉門外共用汽車坡道作為其主要出入口。
(8)人員掩蔽單元之間、物資庫與人員掩蔽單元之間共用出入口的口部總數量不應超過3個,但其中主要出入口的數量不得超過2個;防護單元的進風口、排風口不得共用同一出入口。
(9)當防空地下室的密閉通道、戰時進風口開向地下室的非人防區時,應審查地下室非人防區鄰近的樓梯或車道寬度是否滿足進入人數的要求。
當戰時進風口開向地下室非人防區時,應保證有正常的進風通道。
(10)中心醫院的第一主要出入口和急救醫院、救護站的主要出入口應按通行擔架設計。擔架車尺寸可按 1950mm×550mm×850mm 考慮。
(11)除無防毒要求的單元之外,對所有平時使用、戰時不使用的對外門洞,當門洞寬度< 2.5m 時應采用防護密閉門+密閉門防護;當門洞寬度≥22.5m時可采用一道防護密閉門防護,并選用下列措施之一進行封堵∶
a、在清潔區一側人防大門門后貼玻璃纖維布并加磚砌體,6 級的砌體厚度為370mm;5級的砌體厚度為 490mm;
b、在染毒區一側人防大門外側堆沙包封堵。
3.1.10 連通口
(1)防護單元之間平時行車道的門洞應采用連通口雙向受力的雙扇防護密閉門。
(2)人防單元之間的連通口申聯、并聯均可,當相鄰的防護單元均為清潔區時,防護單元之間內部行車道上的雙向受力雙扇防護密閉門可以代替連通口使用;當上下層均為人防區時,應至少設置一個垂直連通口。
(3)專業隊隊員掩蔽部與裝備掩蔽部連通時,宜在主要出入口第一防毒通道或脫衣間開設連通口;如另設連通口時,需設置防毒通道及洗消間,還滿足本指引3.3.2條(2)的要求。
3.1.11消防水池
消防水池劃入人防區,消防水泵房劃入非人防區時,消防水池與消防水泵房之間應設置閘閥間或檢修間,與水池所在防護單元抗力級別相同,并滿足操作和檢修要求,如圖3.1.11。
![]()
圖3.1.11 閘閥間或檢修間做法
3.1.12擴散室
(1)防爆波活門采用懸板活門;
(2)擴散室采用矩形時,其凈寬、凈高、凈長應符合《規范》要求;如采用多邊形或其它形狀的擴散室,應保證擴散室面積大干規定的面積,同時應審查其消波計算書。
(3)人防電站不應與專業隊裝備掩蔽部合并設置。電站排煙擴散室不得設置防護密閉門。
3.1.13人防門
(1)汽車出入口的防護密閉門,必須設置在車庫底板的水平段,門扇開啟范圍內不得設置集水井和集水溝,不得安裝無法快速搬動的墊塊。
(2)防爆波懸板活門避免直接開向樓梯間前室或合用前室,通向消防前室的防爆活門必須按消防要求保證前室的封閉。
(3)審查各類人防防護設備的型號、開啟方向是否正確,防護設備的抗力是否與單元的抗力級別一致;單元之間內部的防護密閉門、對外的防護密閉門選擇是否正確。
3.1.14 人防建筑、結構與設備專業審圖人員應聯合審查各類人防門是否可正常開啟;人防門的前方及上下左右是否有影響人防門正常開啟的結構構件與設備管線。人防門的門框墻、門檻及上檔墻必須保證人防門的最小安裝尺寸并留有富余量??蓞⒖急?.1.14。
![]()

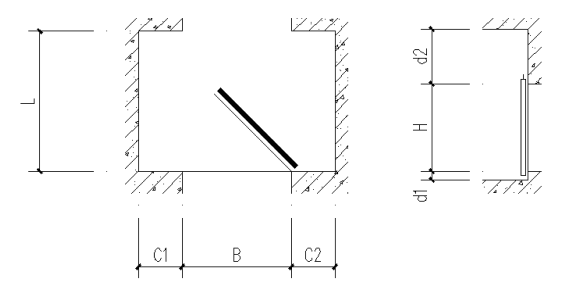

圖3.1.14-1 單扇人防門平、剖面示意圖
![]()
圖3.1.14-2 雙扇人防門平、剖面示意圖

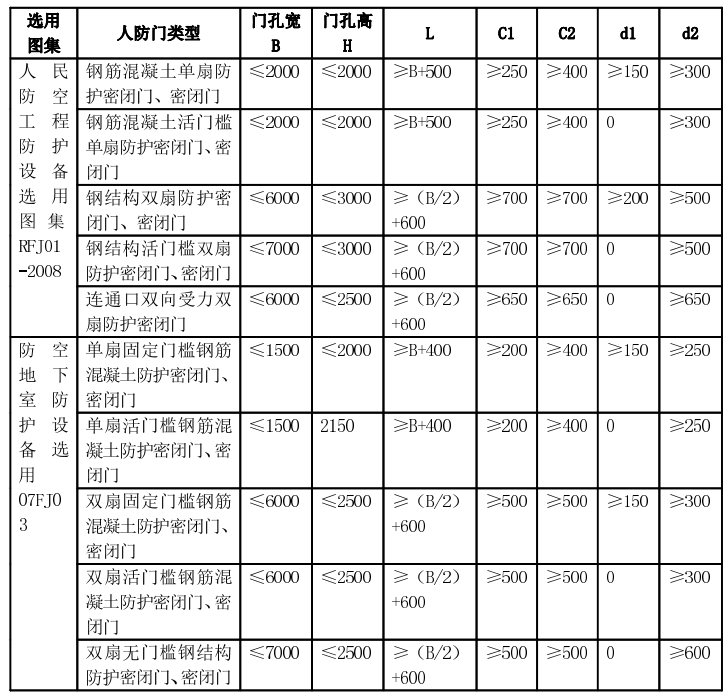

表3.1.14 常用人防門安裝尺寸參考表
![]()
3.2 結構專業審查重點
3.2 結構專業審查重點
3.2.1通用要點
(1)審查防空地下室的結構是否滿足防護要求,及其結構各部位受力情況是否做到抗力相協調。
(2)審查防空地下室的結構設計使用年限與上部建筑結構是否對應,防空地下室的范圍、抗力級別、防化等級、戰時功能、防護單元劃分等應與人防建筑圖紙保持一致。
(3)審查防空地下室的結構是否按平時使用工況和戰時使用工況分別計算,并取控制工況進行設計。
(4)結構使用的建筑材料應符合國家建筑材料的相關最新標準。
3.2.2 防空地下室底板
(1)審查底板上人防等效靜荷載的取值是否與基礎型式(樁基、獨立基礎)匹配。位于地下水位以下的帶樁基的防空地下室底板荷載組合中應計入水壓力。
(2)對于由平時工況控制的底板,其縱向受力鋼筋的最小配筋率應滿足《混凝土結構設計規范(GB50010-2010)》的相關規定,目不小于0.15???于由戰時工況控制的底板,最小配筋率應滿足《規范》要求;如底板為無梁樓蓋且戰時工況起控制作用時,還應滿足防空地下室設計規范附錄D及國家相關規定的要求。
(3)審查人防區底板拉結鋼筋的設置,在圖中注明拉結筋的間距要求以及梅花型布置。
(4)后澆帶的設置應避開人防門框墻、口部防毒通道與密閉同道;在門框墻及防毒通道部位應一次性整體澆筑,不得留施工縫。
(5)對反梁結構、反柱帽結構應滿足《規范》附錄E的規定。
3.2.3 防空地下室外墻、柱
(1)戰時室內有人員停留區域的外墻頂部的最小防護距離 ts不應小于《規范》中表3.2.2-1的最小防護厚度值。
(2)頂板作為墻體頂面的嵌固端時,墻頂鋼筋和板面鋼筋應匹配。大樣應滿足國標圖集《防空地下室結構設計》(2007年合訂本)07FG01第58頁的要求。
(3)審核上部建筑塔樓范圍以外的地下室結構柱設計(僅對由戰時荷載控制的柱)。
3.2.4 防空地下室頂板結構
(1)頂板厚度應滿足《規范》第 3.2.2條規定的防早期核輻射的要求,以及《規范》第 4.11.3條規定的最小尺寸要求。
(2)實際工程中的人防頂板等效靜荷載取值,應與《規范》中的覆土厚度、結構跨度、梁截面尺寸等計算條件相近;如果與《規范》給定的荷載取值條件相差較大時,應重新計算等效靜載并提供計算書;如果人防區設在負二層及其以下時,且滿足《規范》第4.4.4條規定,頂板人防等效靜載可按"可考慮上部建筑物對地面空氣沖擊波超壓作用的影響"的條件取值。
(3)頂板(或中間樓板)采用無梁樓蓋型式時,應符合《規范》附錄D的和國家的相關規定。
(4)重點審查"有粘結的預應力結構"以及"規范中認可的空心樓板結構"。
(5)頂板梁的抗震構造措施應與抗震等級匹配,構造大樣應滿足《建筑抗震設計規范》中的相關規定。
(6)按《規范》第 4.10.3 的規定,當受拉鋼筋的配筋率大于1.5%時,梁面和梁底鋼筋的配置應滿足延性比的要求。
(7)反梁箍筋的配筋率及反柱帽的配筋率應滿足《規范》附錄E的規定。
3.2.5 防空地下室的設置
(1)當防空地下室未設置在多層地下室的最下層時,防空地下室以下的各層普通地下室應在上層防空地下室投影范圍內的對外所有出入口采用防護密閉門防護,以保證空氣沖擊波不進入防空地下室投影范圍以下的各層普通地下室;同時在上層防空地下室投影范圍內的以下各層普通地下室結構應按上層防空地下室的抗力級別設計。
(2)當高抗力級別防護單元未設置在多層防空地下室的最下層時,應注意審查高抗力級別防護單元區域以下的各層低抗力級別防護單元的外墻、臨空墻以及所有垂直構件應按高抗力級別的人防等效靜載計算;下層低抗力級別防護單元應采用高抗力級別的防護密閉門,且最下層的底板也應按高抗力防護級別的人防等效靜載設計,以確保在高抗力級別的空氣沖擊波作用下,以下的各層低抗力單元各部位構件的抗力級別與上層高抗力級別的防護單元相同。
3.2.6 臨空墻、門框墻
(1)審查臨空墻和門框墻的配筋是否滿足《規范》4.11.7條的規定,要求,鋼筋的錨固方式是否符合國標圖集的相關大樣要求;并重點審查懸板活門門框墻的配筋率。
(2)審查人防門外側的頂板是否安裝吊鉤,吊鉤預埋處需按人防頂板的構造要求采取加強措施進行設計,吊鉤應做好預埋,并進行防腐處理。
(3)審查門框墻處的層高、凈高、頂板梁的設置是否滿足防護設備的開啟要求。
3.2.7 主要出入口的加固
(1)對利用車道作為戰時車輛主要出入口的,應對出入路線的全線結構加強,包括∶頂板、底板、車道斜板及其垂直支撐構件,其中樓板只加強一個柱網寬度即可。
(2)對利用車道作為戰時人員主要出入口時,須對主要出入口防護密閉門至本層車道處的樓板及各層車道斜板加強。
3) 6級防護單元利用室內平時靠邊樓梯作為主要出入口時,
整個樓梯間結構應加強,出首層后,對梯段板、平臺板及垂直支撐構件應加強至二層標高。
(4)按《規范》規定設置的戰時主要出入口位于上部建筑物倒塌范圍內時,可采用鋼結構裝配式防倒塌棚架,防倒塌棚架型號和設計荷載應根據工程抗力級別、平面尺寸等條件選用國標圖集中的定型產品;防倒塌棚架不得與平時地面建筑結構沖突;防倒塌棚架預埋件 平時應施工到位,并應采取相應的防腐、防銹措施。
(5)對符合本指引 3.1.9(5)條的情況,5級防護單元利用室內靠邊車道作為主要出入口時,還須在車道有頂蓋段終點與出首層洞口之間設置與主體結構脫開的防倒塌棚架,且平時做好;而且在出到室外以后,需設防倒塌棚架,防倒塌棚架的室外部分可以戰時安裝,平時做好預埋。
3.2.8構造要求
(1)防空地下室的頂板、底板、墻體、門框墻、戰時樓梯和車道均應按《規范》要求設置拉結鋼筋,洞口四周設置斜向加強筋。
(2)防空地下室所有結構構件的最小配筋率、最低材料強度等級等應滿足《規范》相應條文的要求。
(3)縱向受力鋼筋的錨固長度應與工程的抗震等級匹配。
3.3暖通空調專業審查重點
3.3暖通空調專業審查重點
3.3.1設備計算及選型
(1)戰時電源無保障的防空地下室,應采用電動、人力兩用進風機。清潔通風狀態下,系統在電力驅動時應保證設計的清潔進風量,在人力驅動時應保證設計的濾毒進風量。濾毒通風狀態下,應能保證系統的濾毒進風量調控要求。
(2)除采用電動人力兩用進風機的,清潔進風與濾毒進風應分別設置進風機。
(3)各防護風管、密閉閥門宜以內徑標注,與密閉閥門相連的鋼板風管內徑應與密閉閥門內徑相同,若以公稱直徑表示,應附公稱直徑與內徑的轉換表。
(4)戰時進、排風口部的密閉閥門均應采用手、電動兩用型。
(5)濾毒設備應采用RFP系列過濾吸收器,RFP-1000 型過濾吸收器額定風量時的初阻力按 850pa 考慮,設計風量時的初陽力按此換算。油網濾塵器及過濾吸收器的終阻力之和按初阻力之和增加 430pa確定。
3.3.2設備及管道布置
(1)濾毒式進風機前應設風量測量裝置,風量值能實時顯示。測量裝置應設置在直管段上,測量斷面與上游、下游產生氣流局部阻力的管件距離分別不小于2D、0.75D,D為直管段的內徑。
(2)未設消波設施的戰時通風管道不應穿防護密閉隔墻,重點審查部位為專業隊裝備掩蔽部與專業隊隊員掩蔽部或其它人員掩蔽部之間的連通口。
(3)工程設計進風量大于5000m2/h 時,要設置除塵室。通風專業審查人員應告知建筑專業審查人員。
(4)平時安裝到位的戰時通風設備、管道等,應不影響地下室的平時正常使用。
(5)擴散室室內平面為矩形時,通風接管宜設置在擴散室側墻上且中心線位于距后墻面 1/3 擴散室凈長處;當通風管由后墻穿入時,通風管端部應設置向下彎頭,通風管端部中心線應位于距后墻1/3擴散室凈長處;擴散室為非矩形時,管端開口位置及方向應根據相關專業消波計算確定的余壓薄弱處來設置。
(6)布置進風口部通風設備、管道時,應留有合理的設備搬運和安裝檢修空間。
(7)平時通風空調與防排煙管道不允許穿越人防圍護結構及人防門門洞。
(8) 平時管道與人防設備應避免位置沖突,重點審查平時風管是否影響人防門的啟閉。
(9)預埋通風管道的密閉翼環厚度可按《規范》相關規定確定。
3.3.3系統設計要求
(1)戰時防化通信值班室應設通風設施。戰時防化器材儲藏室應設排風,換氣次數不小于4次/h。
(2)裝備掩蔽部與專業隊隊員掩蔽部之間的連通口與專業隊員掩蔽部主要人員出入口分開設置時,兩個口部應考慮同時超壓排風,兩個口部的最小防毒通道換氣次數均應滿足《規范》要求。
(3)中心醫院、處于多層防空地下室下層需設置兩個或以上主要人員出入口的二等人員掩蔽所,濾毒通風時各主要人員出入口應考慮同時超壓排風,各口部防毒通道的換氣次數均應滿足《規范》要求。
(4)柴油發電機房通風設計應保證機房負壓,排風量應考慮10%~20%的附加系數,且不應小于發電機組散熱器排氣扇的風量。
(5)風冷式發電機組機頭散熱器的熱風及空調室外機組的冷凝排風應通過管道或集氣室等收集,由排風機排至擴散室。
3.4 給排水專業審查重點
3.4 給排水專業審查重點
3.4.1通用要求
(1)防護閥門應安裝于管道穿墻處的垂直管段上,閥門近端面距墻體不大于200mm。
(2)戰時、平時給排水管道穿越人防圍護結構應預埋剛性防水套管(防護密閉套管),不得采用其它類型的套管。
(3)平戰結合水池應注明水池貯水面積、有效水深及有效容積,并注明與非防護區相接管道的防護密閉措施。
(4)給水設備、戰時水箱、剛性防水套管、防爆地漏、普通地漏(清掃口)等應有平面施工定位標注;戰時水箱需標注外形尺寸及有效容積,周圍空間需滿足安裝及操作空間要求,其安裝基礎可采用磚砌、枕木、槽鋼等,不應采用混凝土基礎及構件。
(5)審查戰時、平時給排水管道是否穿越人防圍護結構;無關管道不得穿越人防圍護結構;對防空地下室平時使用的必須穿越人防區的消防水管與給排水管應審查是否在人防區內側設置防護閥門,如穿過防護單元之間隔墻的應在隔墻兩側分別加防護閥門;防護閥門不得采用防爆波閥門,應采用抗力和制作材料滿足要求的閘閥或截止閥。
3.4.2給水排水及洗消
(1)給水系統中應設置戰時水泵房和盥洗間。
(2)戰時未設置區域電站或自備電站時,戰時給水和排水系統應設手搖泵備用。
(3)戰時水池(箱)的給水引入總管上應設置水表、止回閥和放空管,生活飲用水采用水池(箱)貯水時應設置消毒措施,戰時飲用水可采用桶裝水貯存,并配飲水機或取水裝置。
(4)飲用水單獨貯存,如與生活用水共同貯存,需有飲用水不被挪用的措施,并同時保證口部沖洗水量不被挪用。
(5)戰時生活污水集水井的有效容積應滿足調節容積和貯備容積的要求,污水集水井應作有序編號;戰時生活污水集水井應設置通氣管,通氣管接至戰時干廁排風口。
(6)人員簡易洗消集水井不得與防護密閉門外口部洗消集水井共用,應在簡易洗消間設置洗消集水井。
(7)所有密閉通道、密閉通道至室外地面的連通通道均應設置洗消給水與排水措施,沖洗栓或沖洗龍頭應設置真空破壞器等防回流污染設施。
(8)設置洗消間的口部,擴散室、第一防毒通道及脫衣間的防爆地漏接至口部外洗消集水井,穿衣間、第二防毒通道及淋浴間排水排至淋浴間下方的洗消集水井。
(9)洗消集水井的有效容積應滿足使用要求,淋浴間洗消集水井的容積可按洗消熱水量確定,洗消集水井應作有序編號。
3.4.3 電站給排水及供油
(1)戰時油箱數量不少于兩個,油箱進油管應設油用過濾器,油用閥門和管道不得選用鍍鋅材料,輸油泵要設置備用泵;發電機宜設日用油箱供油,當采用自流供油時油箱高度需滿足發電機回油高度要求。
(2)油箱進、回油管應標注安裝標高,并復核安裝高度是否滿足柴油發電機的回油高度要求。
(3)儲油間油箱應設置帶阻火器的呼吸閥,通過儲油間專用排風管排除揮發油氣。
3.4.4人防區平時管道的防護與密閉措施
(1)地下室平時截水溝不得跨越人防防護單元,消防電梯集水井不得設置在人防區,車道人防大門的開啟范圍內不得設置集水井與截水溝,人防區外的截水溝排水不得排入人防區。
(2)除人防區緊鄰上層的地面廢水可通過防爆地漏排至人防區外,其它所有排水(含污水、雨水)不得排入人防區;收集上層地面廢水的防爆地漏不得跨層、跨防護區接入人防區,防爆地漏應注明"臨戰時關閉",并有防爆地漏局部安裝大樣圖。
(3)必須穿入人防區的平時管道,當多條管集中穿越時相鄰管道中心距離可按管徑的 4~6倍分散安裝,每跨不得超過5根,且該面墻體(頂板)結構應局部加強;管道布置應避開人防大門的開啟范圍,盡量避免穿越人防大門的上擋墻與兩側人防門框墻,個別必須穿越上擋墻位置應高出門洞上沿 500mm;管道靠近頂板、墻體、柱的位置應標注尺寸,不得影響防護閥門的啟閉和防火卷簾的使用。
(4)噴淋管道穿越人防口部墻體時均應設防護密閉套管進行密閉處理,當該墻體外側管道有連接噴頭時應在該墻體內側增設防護閥門。
3.5 電氣專業審查重點
3.5 電氣專業審查重點
3.5.1審查單個大于5000 m2的防空地下室是否設置了人防電站;同一項目建設區內多個人防地下室合計面積在 5000 m2及以上,應統籌建設人防區域電站(服務半徑不超過500m),同時審杏室外管線敷設圖是否預留人防電源通道。
3.5.2電站的發電機組容量包含已確定工程戰時負荷外,另需預留 30~70kW容量,機組負荷率不大于 85%。
3.5.3戰時醫療救護站要設置人防電站。
3.5.4應審查戰時發電機房的布置。發電機房凈高應參照《2009全國民用建筑工程設計技術措施—防空地下室》中的第6.7.11條要求;發電機組布置間距不應小于《民用建筑電氣設計標準》GB51348-2019第6.1.4條最小尺寸要求。
3.5.5 應審查平時使用的電纜管線不能穿人防濾毒室、防毒通道、密閉通道、擴散室等處;穿越人防圍護結構的管線不應過于集中,預埋管在一個柱跨或開間內不應超過三排套管,套管總數不超過20根且有一定間距要求∶在一個柱跨或開間預理管密閉肋合計的表面積不應大于1.0m2,且不超過一個柱跨或開間面積的1/10;同時應對該墻體進行整體加固。
3.5.6應審查暗敷在人防頂板的照明、消防線穿越人防口部等圍護結構必須采用暗管加密閉盒形式做防護密閉處理,接線盒應采用86鍍鋅鐵線盒。
3.5.7應審查人防地下室平時照明圖紙中,平時已砌筑好的戰時房間照明需按戰時照度標準設計。
3.5.8 審查人防區平時普通照明、應急照明配電箱是否可以平戰合用;平時應急疏散照明最低照度按不低于5lx 設計或預留戰時容量擴展的條件。
3.5.9配置抽屜式低壓柜的人防電站控制室需平時砌筑;平時安裝的人防配電箱、柜,不應影響地下室停車、行車。
3.6 平戰功能轉換預案審查重點
3.6 平戰功能轉換預案審查重點
3.6.1 依據《結建人防工程平戰功能轉換預案編制指引》,審查內容是否清晰明了地表達結建人防工程平戰功能轉換的工作內容、位置、數量及需要的人力、經費。
3.6.2審查預案中"各階段各專業平戰功能轉換工作內容"是否符合工程實際,是否與所在圖紙的編號和內容一致、準確。
3.6.3審查預案中"設備 構建 材料 經費 勞動力一覽表"是否對應"各階段各專業平戰功能轉換工作內容"相關內容。
3.6.4 審查主要出入口是否平時建設到位并敞開。
3.6.5審查各主要出入口的防倒塌棚架圖,如引用標準圖集中的防倒塌棚架定型產品,不能只標出圖號索引,應將防倒塌棚架標準建筑圖引入到設計圖紙中;對需另行設計的防倒塌棚架,應提供全套詳圖。
3.6.6審查影響人防門啟閉的防火門,是否標注"臨戰拆除"字樣。
3.6.7 如有人防電站或區域電站,根據本指引3.5.1條審查。
