5 設計文件
5.1 一般規定
5.1.1 裝飾裝修施工圖設計文件按順序依次應為：封面、目錄、設計施工說明、主要材料及設備表、設計圖紙、計算書等。
5.1.2 施工圖設計文件封面應寫明建設單位名稱、工程名稱、設計單位名稱、設計單位法定代表人、總建筑師（總工程師）的姓名及其簽字或授權蓋章、設計編號、設計日期，并加蓋技術專用章和資質（出圖）專用章。
5.1.3 施工圖設計文件目錄應寫明建設單位名稱、工程名稱和設計編號，按專業排序?qū)懨鲌D號和圖紙名稱，在目錄首頁應有項目負責人、專業負責人、設計人的姓名打印及其簽字，并加蓋技術專用章和資質（出圖）專用章。
規模較大的裝飾裝修工程設計，圖紙數量多時可以按專業進行分冊編制，但每個專業分冊都應包括圖紙封面和目錄。
5.1.4 設計圖紙應能全面、完整地反映裝飾裝修工程的全部?jī)?nèi)容，并按建筑、消防給水與滅火設施、暖通與防排煙、電氣等專業順序編排。每張?jiān)O(shè)計圖紙均應注明設計單位名稱、建設單位名稱、工程名稱、設計編號和設計日期，并應有項目負責人、設計、制圖、校對、審核（審定）相關人員的姓名和簽字，同一人不能兼任設計、校對、審核（審定）兩個及以上崗位。
▼ 展開條文說明
5.1.1-5.1.4 根據《山西省建設工程消防設計審查驗收工作實施細則（試行）》，結合裝飾裝修行業的設計特點，對于設計文件的組成以及簽字簽章做了規定。
5.1.5 每張圖紙的布圖應完整、緊湊，各專業的圖紙應盡可能使用同一種圖幅，確需采用不同圖幅時，規格不應多于兩種。
▼ 展開條文說明
5.1.5 本條對每張?jiān)O(shè)計圖紙的圖幅規格、圖面內容做了規定。
5.2 建筑裝飾裝修
5.2.1 本專業的設計文件按順序依次應為：設計及施工說明、工程做法表、主要材料表、門窗表、總平面圖、平面圖、地面鋪裝圖、頂棚平面圖、立面圖、剖面圖、節點詳圖、大樣圖等。
▼ 展開條文說明
5.2.1 本條規定了設計文件的依次順序，這個順序是一個通常次序，設計單位可以根據各自的習慣進行微調。
5.2.2 設計及施工說明的主要內容應包括：設計依據、工程概況、耐火等級、結構形式、墻體材料、防火設計、圖例、索引標準圖集等。
1 設計依據應包括《建筑設計防火規范》GB 50016、《建筑內部裝修設計防火規范》GB 50222 等國家和地方的消防設計規范、標準，其他應根據具體的功能列出相應的專業設計規范、標準。
2 工程概況應包括工程名稱、建設地點、建設單位、建筑層數、各層功能、總建筑面積、建筑高度、結構形式、設計范圍和所涉及的其他專項設計（如結構水暖電等專業）。
3 墻體材料的名稱、厚度、使用部位和耐火極限。
4 幕墻工程（玻璃、金屬、石材等）、特殊屋面工程（金屬、玻璃、膜結構等）及外立面造型、廣告燈箱、夜景照明等的防火設計要求。
5 裝飾裝修所涉及的范圍內消防設計變動的情況。
▼ 展開條文說明
5.2.2 在裝飾裝修設計說明中，設計單位經常對于執行的規范、設計范圍、墻體材料、消防設計等方面缺乏一個明確完整的表達，故本條將所涉及到消防的內容一一羅列出來，便于設計單位、圖審單位參照。
1 各專業規范中也有消防設計的內容，也是設計和審查的依據。比如是商店建筑，設計依據就需要增加《商店建筑設計規范》JGJ 48。
3 內裝修設計中，經常會增加有輕質內隔墻，在消防設計中涉及到墻體的耐火極限，設計單位往往會忽略此方面的表達。

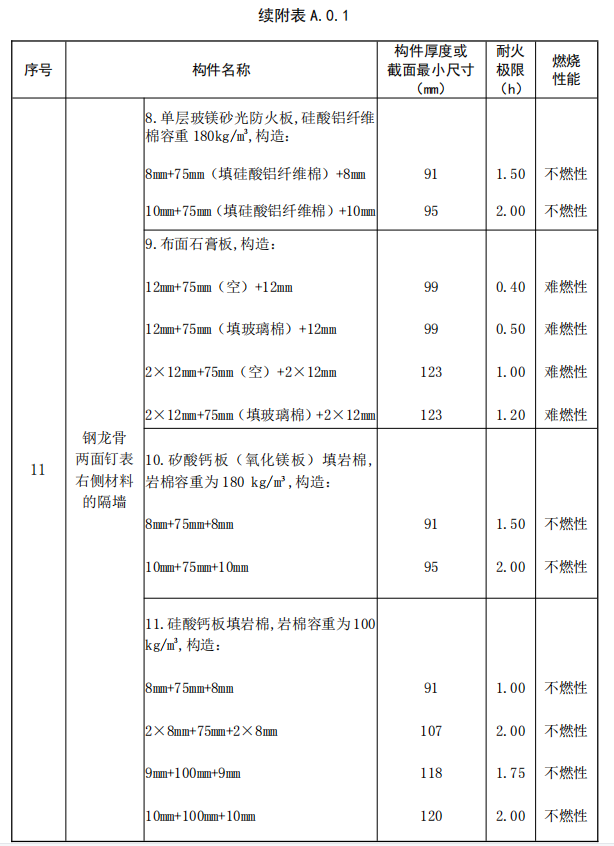

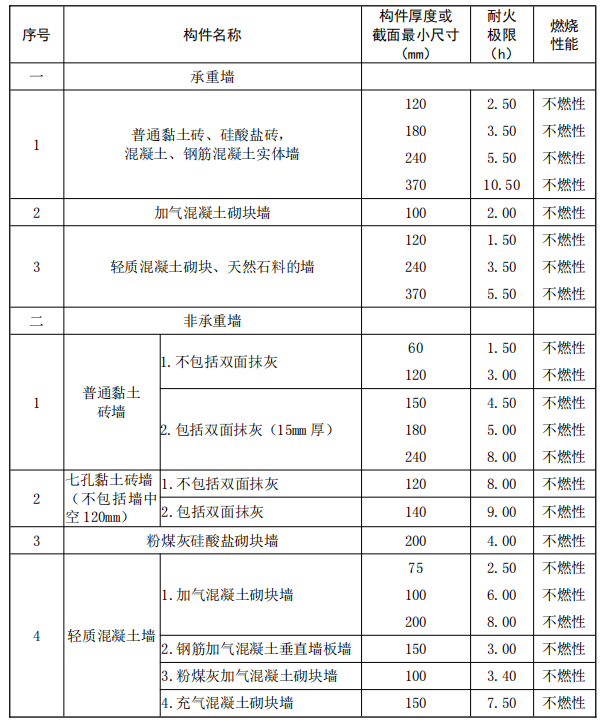

不同墻體的耐火極限數據詳見附錄 A。
5.2.3 消防設計專篇是設計說明的一個部分，應包含下列內容：
1 建筑防火類別、耐火等級、總平面圖、平面布置、防火分區、安全疏散、滅火救援。
2 建筑構件、疏散樓梯間、門窗、防火卷簾的防火要求。

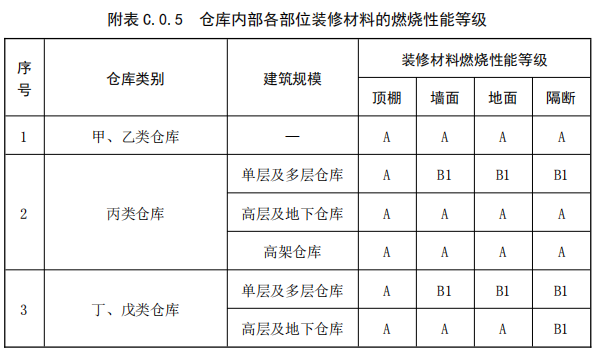

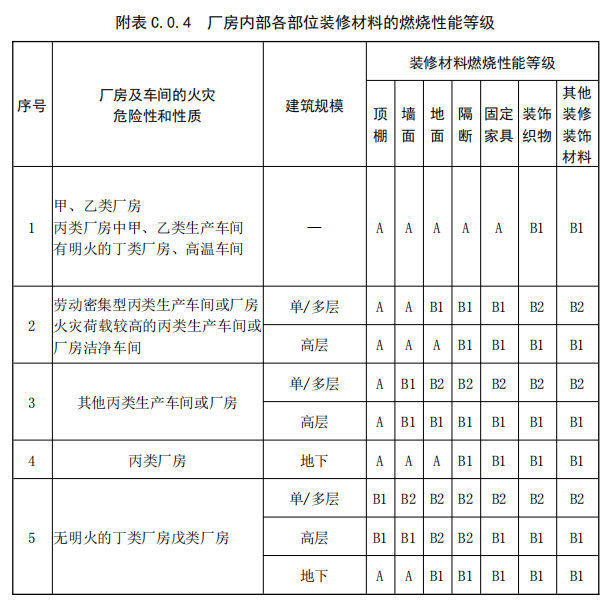

3 建筑內各部位裝修材料的燃燒性能表。
4 特別場所各部位裝修材料的燃燒性能等級；電梯層門的耐火極限；幕墻的層間封堵。
5 幕墻工程（玻璃、金屬、石材等）、特殊屋面工程（金屬、玻璃、膜結構等）及外立面造型、廣告燈箱、夜景照明等的防火設計要求。
6 防爆、泄壓的要求；鋼、木構配件的防火構造。
7 裝飾裝修所涉及的范圍內與原消防設計變動的情況。
▼ 展開條文說明
5.2.3 消防設計專篇是設計說明的一部分，為了突出其重要性，特單列一節。在設計時可以與設計說明中寫在一張圖紙中，對于消防設計復雜的工程也可以單獨一張圖紙表達。
裝飾裝修時，存在著對原有消防設計的改變，設計單位應在說明中對此方面進行表述。

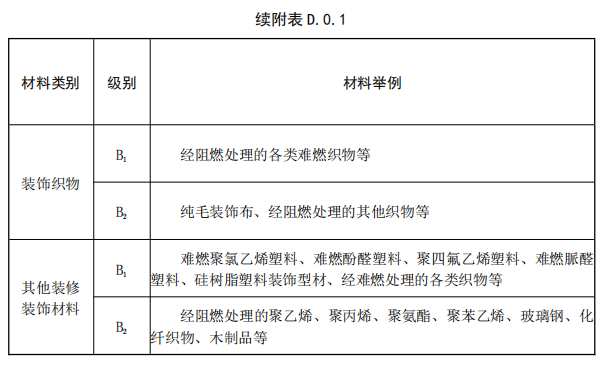

5.2.4 工程做法表應寫明各部位的構造層次和材料的燃燒性能等級，主要材料表應標明材料的材質、使用部位和燃燒性能等級。
5.2.5 門窗表應按防火門窗、普通門窗和防火卷簾分類繪制，應注明門窗的洞口尺寸，開啟方式、窗框材料、防火類別等。
▼ 展開條文說明
5.2.5 門窗（包括玻璃幕墻）涉及到自然排煙、消防救援、防火分隔、安全疏散等消防設計的內容，本條特規定了此要求。
5.2.6 總平面圖應表示下列內容：
1 場地范圍建筑的定位尺寸（或測量坐標）、道路紅線、用地紅線。
2 指北針或風玫瑰圖。
3 周邊的道路名稱、綠化布置，相鄰建構筑物的外輪廓、層數和建筑高度等。
4 與相鄰建構筑物的防火間距，注明消防車道和消防車登高操作場地的相關尺寸。
5.2.7 平面圖應表示下列內容：
1 建筑圖中柱網、承重墻、非承重墻、建筑設施和設備。
2 軸線編號，并標明軸線間尺寸、總尺寸以及裝飾裝修需要定位的尺寸。
3 每層建筑平面中防火分區的劃分、面積、防火墻和防火卷簾的位置和分區的界限；樓梯間、消防電梯、消防控制室、消防水泵房、消防水箱間、防火門、消防救援窗、消火栓、滅火器等；必要的材料和設備編號或型號。
4 當每層有兩個及以上的防火分區時，應單獨繪制防火分區示意圖，并應在圖中注明防火分區的界線、面積、安全出口和疏散距離，防火分區界線處的軸線編號。
5 室內外的墻體、門窗、管井、電梯和自動扶梯、樓梯、平臺和陽臺等位置和定位尺寸，樓梯的上下方向；圖中不同種類的墻體的位置和厚度。
6 固定的裝飾造型、隔斷、構件、家具、花臺、水池以及其他固定裝飾配置和飾品的名稱、位置和材質。
7 門窗編號、開啟方向和定位尺寸。
8 各房間的名稱、使用面積和裝飾裝修完成后各部位樓地面的設計標高。
9 用于檢修維護的天橋、柵頂、馬道等的位置、尺寸、材料和做法索引。
10 圖紙名稱和制圖比例；指北針或風玫瑰圖（一層）。
11 制圖比例為 1：50，1：100 和 1：150。
12 有關大樣圖和節點詳圖的索引符號及編號，必要時可增加文字說明幫助索引。
▼ 展開條文說明
5.2.7 對于公共建筑，可以只標注前室、合用前室和使用面積不小于 50 ㎡房間的面積。
5.2.8 建筑單層面積較大時可分區繪制，但應在各分區平面圖中繪制組合示意圖，并標明分區編號和分區部位處的軸線編號。當裝飾裝修設計的是局部平面時，還應繪制相鄰的平面示意圖，對于相鄰平面較大較長時，可以選擇繪制局部平面圖，但應在各平面圖中繪制組合示意圖，并表示設計的區域以及各部位的軸線編號。在組合示意圖中需提示的分區，應采用陰影線或填充的方式表示。
5.2.9 地面鋪裝圖應表示下列內容：
1 地面裝修材料的種類、不同材料的分界線；
2 地面裝飾嵌條、臺階的定位尺寸和材料種類；
3 建筑面積較大的房間可單獨繪制房間局部放大圖；
4 制圖比例為 1：50，1：100 和 1：150。
5.2.10 頂棚平面圖應表示下列內容：
1 柱網和墻體、主要軸線和編號、軸線間尺寸和總尺寸。
2 頂棚設計標高；索引符號和編號、圖紙名稱和制圖比例。
3 各樓層頂棚平面的總體情況，包括頂棚造型、燈具布置、消防設施及其他設備布置。
4 所有明裝和暗藏的燈具（包括火災和事故照明燈具）、發光頂棚、空調風口、噴淋?chē)婎^、探測器、揚聲器、擋煙垂壁、防火挑檐、疏散和指示標志牌等的位置，標明定位尺寸、材料種類、產品型號和編號。
5 制圖比例為 1：50，1：100 和 1：150。
▼ 展開條文說明
5.2.10 頂棚也叫天花，根據國家的有關規范，本條稱為頂棚。
5.2.11 外立面和室內各空間的立面圖應表示下列內容：
1 立面范圍內軸線編號，立面轉折較復雜時可用展開立面表示，但應準確注明轉角處的軸線編號。
2 外立面應注明建筑的總高度、樓層層高和標高、門窗（消防救援窗）、幕墻、洞口及其尺寸；外墻材料、裝飾構件、線腳等的材料材質。
3 室內立面左右兩端的內墻線，地面標高、建筑層高和頂棚凈高尺寸。
4 頂棚剖切部位的裝飾材料的材質和定位尺寸。
5 墻面和柱面的裝飾造型、固定隔斷、固定家具、裝飾配置、飾品、廣告燈箱、門窗、欄桿、臺階等的位置、材質和定位尺寸。
6 防火門、防火卷簾、消火栓箱、窗戶手動開啟裝置等的位置。
7 索引符號和編號、圖紙名稱和制圖比例。
8 對需要特殊和詳細表達的部位，可單獨繪制其局部立面大樣，并標明其索引位置。
9 制圖比例為 1：50，1：100 和 1：150。
5.2.12 剖面圖應選在層高和層數不同、地面標高和室內外空間比較復雜、具有代表性的部位，剖面圖應表示以下的內容：
1 軸線、軸線編號、軸線間尺寸。
2 剖切部位的樓板、梁、墻體等處的樓層地面標高、頂棚標高和凈高、剖切位置層高等尺寸。
3 可視的墻柱、門窗、裝飾構件及材質。
4 索引符和編號、圖紙名稱和制圖比例。
5 空間局部不同處以及平面圖、立面圖均未能表達清楚的部位，可繪制局部剖面圖。
6 制圖比例為 1：50，1：100 和 1：150。
5.2.13 節點詳圖包括樓梯、電梯、門窗和墻身詳圖等，應表示下列內容：
1 樓梯相關的軸線和尺寸、樓梯段和平臺凈寬、梯段的踏步寬度和高度、防火封堵位置及做法、外窗的高度、送風（排煙）百葉的位置、高度等相互的空間關系。
2 電梯相關的軸線和尺寸、電梯井道和電梯門的尺寸、消防電梯的載重量和速度。
3 消防集水坑相關的軸線、尺寸和有效容積。
4 門窗的分格尺寸、開啟角度，涉及到自然排煙的尚應注明清晰高度和可開啟凈面積，涉及到消防救援的應注明在室外易于識別的標識。
5 以上詳圖的比例為 1：50 和 1：30。
6 墻身節點處的構造形式（如保溫的做法、幕墻層間的防火封堵等），繪制結構形態、隱蔽裝飾材料、外門窗洞口的位置和尺寸、面層裝飾材料的材質、所有材料、構件、配件等的詳細尺寸，其比例為 1：30，1：20 和 1：10。
7 索引符號和編號、節點名稱和制圖比例。
5.2.14 局部大樣圖是將平面圖、地面鋪裝圖、頂棚平面圖、立面圖和剖面圖中某些需要更加清晰表達的部位，單獨取出來進行大比例繪制的圖紙，大樣圖應能反映更詳細的尺寸和構造層次，比例為 1：30，1：20 和 1：10。
5.3 消防給水和滅火設施
5.3.1 本專業的設計文件按順序依次應為：設計及施工說明、主要設備材料表、圖例、系統圖、平面圖、大樣圖。
▼ 展開條文說明
5.3.1 本條明確了消防給水和滅火設施設計文件的依次順序，文件順序是文件標準化的重要組成部分。
5.3.2 設計及施工說明
設計施工說明應包括設計依據、工程概況、建筑防火分類、裝修范圍、施工說明、圖例等。
1 設計依據應包括《建筑設計防火規范》GB 50016、《消防給水及消火栓系統技術規范》GB 50974、《自動噴水滅火系統設計規范》GB 50084 等國家和地方的消防設計標準，其他應根據具體的功能列出相應的專業設計規范。
2 工程概況包括建設單位、項目名稱、建設地點、使用功能、規模（建筑面積、建筑高度、層數）、建筑防火類別。
3 裝飾裝修所涉及的建筑滅火設施設計情況及系統變動情況。
1）消火栓給水系統：說明室內外消火栓用水量及火災延續時間；消火栓型號、主要材料設備的數量、規格及技術參數和系統控制方式等。
2）自動噴水滅火系統：系統類型、設置場所和部位、及其凈空高度、噴水強度、作用面積、設計用水量及火災延續時間、吊頂形式和噴頭選型。
3）滅火器的配置：配置場所的火災種類及危險等級、滅火器類型、規格、型號、數量和保護距離。
4）氣體滅火系統：設置場所、類別、設計參數、滅火劑用量及儲存方式、泄壓口設置情況、控制方式等。
5）消防水池、消防泵房、高位水箱間：明確消防水池、高位消防水箱的位置及有效容積，消防水泵、穩壓設施的數量和技術參數。
4 施工說明
1）管材：管道材質、工作壓力等級、連接方式。
2）管道敷設：敷設形式、安裝坡度、管道支吊架。
3）管道和設備沖洗、強度試驗和嚴密性試驗。
4）管道和設備的保溫范圍、材料和做法。
5）設備及管材、附件等施工安裝方法要求及注意事項。
6）設計采用的施工及驗收規范、標準圖集。
▼ 展開條文說明
5.3.2 本條明確了裝修設計范圍內的滅火設施的系統設計必須遵循原設計的原則，不宜對原設計有重大修改，只能在不影響原有設計的基礎上局部修改以滿足裝飾裝修的點位及造型要求；確需有重大修改的，設計人員應詳實地寫明修改的內容，便于消防圖紙審查人員對工程裝修前后有翔實的了解。
消防設計說明要求嚴格地遵守消防給水的相關上位規范的要求：《消防給水及消火栓系統技術規范》GB 50974、《氣體滅火系統設計規范》GB 50370 和《自動噴水滅火系統設計規范》GB 50084 。
5.3.3 主要設備材料表：
給出使用的設備、主要材料、器材的名稱、性能參數、計數單位、數量、備注等。
5.3.4 系統原理圖應表示下列內容：
系統原理圖可按展開系統圖或系統軸側圖繪制，同一系統圖應采用一種方式繪制，且系統圖應與平面圖一致。
1 各樓層編號、層面相對標高、室內外地面標高。
2 設備設置樓層標高、設計流量、揚程及功率。
3 消防系統管道及分區編號、儀表、閥門及主要附件、管道坡度、減壓閥、報警閥、噴淋，末端試水等的試驗排水管；消火栓及噴淋干管管徑和減壓閥前后壓力；
各樓層消防給水設備的連接、引入管管道設計流量和接口水壓值。
4 室內消火栓系統圖中的減壓穩壓措施，噴淋系統圖中的減壓孔板設置要求。
5 當自動噴水滅火系統、自動跟蹤定位射流滅火系統在平面圖中已將管徑、標高、噴頭間距和位置標注清楚時，可簡化繪制從水流指示器至末端試水裝置等閥件之間的管道和噴頭。
6 管網氣體滅火系統平面圖中將管徑、標高、噴頭間距和位置標注清楚時，可簡化其工作原理圖。
5.3.5 消防給水平面圖應表示以下內容：
1 與消防給水管道布置有關的各層平面圖，包括樓層名、主要軸線編號、房間名稱、樓層標高、用水點及排水點位置，注明各種管道系統類別。
2 消防給水管道布置平面布置、立管位置及編號，管道穿剪力墻處的定位尺寸、標高、預留孔洞尺寸及其他必要的定位尺寸，管道穿越地下室外墻、與室外相鄰的頂板或有防水要求的建筑物的防水套管形式、管徑、定位尺寸、標高，管道穿越變形縫處金屬波紋管或可曲撓橡膠接頭。
3 底層平面中的引入管、排出管、水泵接合器管道等的管徑、標高、與建筑物的定位尺寸、平面尺寸，還應繪出指北針。
4 若管道種類較多，可分別繪制消火栓和噴淋給水平面圖。
5 在消火栓系統平面圖中消火栓的位置和型號等。
6 自動噴水滅火系統、自動跟蹤定位射流滅火系統平面布置時應結合頂棚造型及裝飾隔斷布置，并與燈具、火災探測器、揚聲器、空調風口等統一考慮，在頂棚平面圖中一并表達，噴頭間距應符合規范要求。
7 每層平面圖中應按照滅火器標準圖例標注滅火器位置。
8 如防火分區較多時，每張平面圖應附防火分區示意圖。
5.3.6 對于給排水設備用房及管道較多處，如水泵房、水箱間、報警閥組、管井、氣體消防貯瓶間等，當平面圖不能交待清楚時，應繪制局部放大平面圖，包括平面圖、剖面圖，注明管道及設備的定位尺寸、平面尺寸、管徑、標高等或注明引用的詳圖、標準圖集。
凡管道附件、設備、儀表及特殊配件需要加工又無標準圖可利用時，應繪制詳圖。
5.3.7 氣體及其他滅火系統平面圖應表示下列內容：
1 與氣體滅火系統布置有關的各層平面圖，包括樓層名、主要軸線編號、房間名稱、樓層標高、管網、預制滅火系統的儲存裝置及定位尺寸、泄壓口位置、泄壓裝置型號、定位尺寸及標高。
2 管網氣體滅火系統工作原理圖中的噴嘴定位尺寸及位置、管徑、標高，在管道安裝高度變化處的符號和標高，管道密集處的橫斷面圖。
3 其他系統（如廚房滅火系統等）應根據裝飾裝修布置繪出設備平面布置、定位尺寸、標高、預留孔洞尺寸及其他必要的定位尺寸。
5.3.8 消防防給水及滅火系統計算書
1 消火栓系統：流量、管徑、設計壓力計算和水泵選型。
2 自動噴水滅火系統：流量、管徑、設計壓力計算和水泵選型、減壓孔板計算。
3 氣體滅火系統：滅火劑用量和泄壓口面積計算。
4 滅火器系統：劃分計算單元、計算各計算單元的保護面積；計算各計算單元的最小需配滅火級別；根據滅火器的最大保護距離確定各計算單元的滅火器設置位置和數量。
5 計算書除用于消防設計審查外，還應作為技術文件存檔。
▼ 展開條文說明
5.3.8 消防系統的計算文件是消防文件的重要組成部分，消防的計算結果與平面，系統要求應保持完全一致。
5.4 暖通與防排煙
5.4.1 本專業的設計文件按順序依次應為：設計及施工說明、主要設備材料表、系統圖、平面圖、大樣圖、計算書等。
▼ 展開條文說明
5.4.1 本條明確了采暖與通風設計文件的依次順序，文件順序是文件標準化的重要組成部分。
5.4.2 設計施工說明
設計及施工說明應包括設計依據、工程概況、建筑防火類別、裝修范圍、暖通設計、防排煙設計、施工說明、使用圖例等。
1 設計依據應包括《建筑設計防火規范》GB 50016、《建筑防煙排煙系統技術標準》GB 51251 等國家和地方的消防設計標準，其他應根據具體的功能列出相應的專業設計規范。
2 工程概況包括建設單位、項目名稱、建設地點、使用功能、規模（建筑面積、建筑高度、層數）和結構形式等。
3 建筑裝修范圍內防煙排煙的系統情況，應說明裝修設計在防排煙系統系統等技術方面進行設計或改動的情況。
4 暖通設計
1）明確供暖、通風和空氣調節系統采取的防火措施。
2）供暖熱源溫度，供暖管道和設備絕熱材料的選用。
3）通風、空調系統風管及絕熱材料的選用。
4）通風、空調系統防火閥的設置。
5）設備用房的通風、事故通風的設置，使用燃?xì)鈭?chǎng)所防爆風機的選擇。
5 防煙設計
1）自然通風：采用自然通風的部位及開窗面積、高度。
2）機械防煙：設置機械防煙的區域及方式、加壓送風量、控制方式，固定窗、送風口的設置。
3）列表說明機械防煙系統設置情況，包括系統編號、設備參數，服務區域、風機安裝位置。
6 排煙設計
1）自然排煙：自然排煙的部位及開窗面積、高度。
2）機械排煙：機械排煙的區域、防煙分區的劃分及排煙方式、排煙量、排煙口的設置、控制方式、固定窗的設置。
3）補風系統：補風的區域，補風方式、補風量、補風口的設置及控制方式。
4）列表說明機械排煙和補風系統設置情況，包括系統編號、設備參數，服務區域、排煙和補風風機安裝位置。
7 施工說明
1）風管：管材、壁厚、壓力等級、耐火極限及安裝要求。
2）保溫：保溫材料材質及不同位置風管的耐火極限要求，并明確具體做法。
3）擋煙垂壁的設置及活動擋煙垂壁及其電動驅動裝置和控制裝置。
4）自動排煙窗的驅動和控制裝置。
5）設備及管材、附件等施工安裝方法要求及注意事項。
6）設計采用的施工及驗收規范、標準圖集。
▼ 展開條文說明
5.4.2 本條明確了裝修設計范圍內的防煙排煙的系統必須遵循原設計的原則，不宜對原設計有重大修改，在不影響原有設計的基礎上局部修改以滿足裝飾裝修的點位及造型要求；確需重大修改時，設計人員應詳實地寫明修改的內容，便于消防圖紙審查人員對工程裝修前后有翔實的了解。
消防設計說明要求嚴格地遵守防煙排煙系統的相關上位規范的要求：《建筑設計防火規范》GB 50016、《建筑防煙排煙系統技術標準》GB 51251。
5.4.3 主要設備材料表
匯總列出設備和主要材料表，應按系統分別列表表示。
▼ 展開條文說明
5.4.3 設備和主要材料表既是工程統計算量的重要依據又是作為防排煙系統重要參數的依據，要求圖紙與表格要求保持完全一致。
5.4.4 消防排煙系統原理圖
對于層數較多、分段加壓、分段排煙或中途豎井轉換的防排煙系統，或平面表達不清豎向關系的風系統，應繪制系統示意圖；風機處應按系統編號并和平面中、設備表中系統編號一一對應。
5.4.5 平面圖
平面圖應給出建筑輪廓、主要軸線號及軸線尺寸，與本專業有關的房間名稱，有關的工藝設備位置、編號及標高（簡單項目、采暖、通風可分繪在一張平面圖上）。
1 通風平面圖
包括防排煙及平時通風平面，以雙線繪出管道、異徑管、彎頭、檢查口、測定孔、調節閥門、防火閥、送排風口位置及標高；風機處應按系統編號并注明設備參數。
1）防煙系統：自然通風的樓梯間、前室、合用前室、避難間等場所，應分別在建筑及暖通專業的平面圖中標注出可開啟外窗的面積和位置、樓梯間最高部位設置的面積不小于 1.0 ㎡的可開啟外窗或開口。
機械加壓送風的上述部位應標注加壓送風口位置、安裝高度、風口形式及相關的執行機構、樓梯間頂部設置的面積不小于 1.0 ㎡的固定窗。
2）排煙系統：表示擋煙垂壁的位置，距地高度；自然排煙的場所應表示各防煙分區的面積、長邊長度、房間凈高、清晰高度、儲煙倉高度，標注儲煙倉內開窗面積
和實際有效開窗面積；機械排煙應表示各防煙分區的面積、長邊長度、計算排煙量、房間凈高、清晰高度、儲煙倉高度、排煙口的最大允許排煙量及每個排煙口的實際排煙量、排煙口底部標高、排煙口的形式及常閉排煙口（閥）的手動開啟裝置、固定窗的面積及定位。
3）通風平面：以雙線繪出管道、異徑管、彎頭、調節閥門、防火閥、排風口位置及標高；風機處應按系統編號并注明設備參數。
2 空調平面圖
在頂棚圖上繪制空調風管平面圖，標明空調設備型號、名稱、定位尺寸，標明風管管徑、調節閥門、防火閥、風口大小及位置；根據頂棚造型決定風口形式，既要滿足空調要求，又要滿足裝飾效果。
3 防火分區、防煙分區平面圖
平面中應明確防火分區的劃分，應標注分區處的軸號；防煙分區的劃分，應明確擋煙垂壁的位置、高度、材質，注明各防煙分區面積。此部分可附縮小比例的示意圖。
5.4.6 機房、設備等大樣圖應盡量采用標準圖，非標圖應按標準圖格式繪制，合用機房的應繪制大樣圖。
5.4.7 與裝飾裝修的配合
1 熟悉原設計的施工圖，結合裝飾平面、頂棚圖、盡量利用原設計系統，節約投資；如原設計不能滿足新的裝飾圖，注明新增加的內容及其與原設計的接口。
2 給建筑裝飾裝修專業提供頂棚上的風口平面布置圖紙，風口的平面布置應與裝飾設計師一起進行協調、配合，結合頂棚造型并與燈具、噴淋頭、煙感探頭、揚聲器等統一考慮，既要符合裝飾美觀的要求，又保證滿足本專業的規范要求，同時在頂棚平面圖上一起表示。
3 空調風管、水管的設計要充分考慮土建的層高與裝飾設計頂棚的高度，保證管道走向的合理性，并留有適當?shù)木S修空間。
4 外立面（幕墻）上進排風口位置應明確標注，煙氣出口宜朝上，并高于加壓送風機和補風機的進風口，兩者垂直或水平距離應滿足規范要求。
5 排煙量的計算應按裝修凈高計算，開敞式吊頂凈高應計算板下高度，封閉式吊頂為吊頂下凈高。
▼ 展開條文說明
5.4.7 裝飾工程要與防排煙設計統一協調，不能由于造型及美觀等要求，更改的消防設計違反規范的要求，局部修改的消防風口及風管管徑風口大小等技術要求，應該嚴格地滿足防排煙相關規范的要求。
5.4.8 通風及防排煙系統計算書：
1 防煙系統計算：提供各系統加壓送風量的計算，風口、風管的計算。
2 排煙系統計算（包括自然排煙和機械排煙兩部分）：提供各防煙分區的面積、計算排煙量、房間凈高、清晰高度、儲煙倉高度，排煙口的最大允許排煙量計算及校核。自然排煙應計算規范要求的儲煙倉內開窗面積和實際有效開窗面積。
3 補風系統的計算：提供各系統加壓送風量的計算，風口、風管的計算。
4 計算書除用于消防設計審查外，還應作為技術文件存檔。
▼ 展開條文說明
5.4.8 防排煙系統的計算文件是消防文件的重要組成部分，防排煙的計算結果應與平面，系統要求保持完全一致。
5.5 電 氣
5.5.1 電氣專業的設計文件按順序依次應為：設計施工說明、主要圖例或設備材料表、系統圖、平面圖等。
5.5.2 設計施工說明
設計說明應包括設計依據、工程概況、消防設計內容和范圍、消防供配電系統、消防應急照明與疏散指示系統、火災自動報警系統、其他各系統施工說明等。
1 設計依據應包括《建筑設計防火規范》GB 50016、《火災自動報警系統設計規范》GB 50116、《消防應急照明和疏散指示系統設計標準》GB 51309 等國家和地方的消防設計標準，其他應根據具體的項目列出相應的專業設計規范。
2 工程概況包括建設單位、建筑名稱、建設地點、使用功能、規模（建筑面積、建筑高度、層數、層數）、結構形式等。
3 消防設計內容和范圍應明確消防設備供配電系統、消防應急照明與疏散指示系統、火災自動報警系統等方面進行設計及變動的情況。
4 消防供配電系統
按建筑功能、類型確定消防用電設備的負荷等級；消防設備電源供給方式；消防設備配電系統和線纜選擇與敷設要求。
5 消防應急照明與疏散指示系統
應急電源設置和控制方式類型；不同部位或場所照度要求，備用電源連續供電時間；電源箱或配電箱、集中電源、疏散指示燈具和應急照明燈具設置；線纜與敷設要求。
6 火災自動報警系統
火災自動報警系統形式和組成；消防控制室的位置；火災探測器等現場元器件、火災自動報警和消防聯動控制器等設備的設置；火災報警與消防聯動控制要求；消防應急廣播、消防通訊等應急照明等傳輸、控制線纜選擇及敷設要求；當有智能化系統集成要求時，應說明火災自動報警系統與其他子系統的接口方式及聯動關系。
7 電氣火災監控等其他消防弱電系統。
▼ 展開條文說明
5.5.2 涉及到裝修的電氣內容，原則上原設計的消防應急照明和疏散指示標志系統、火災自動報警系統不應做大的改動，若有修改，應滿足《消防應急照明和疏散指示系統技術標準》GB51309 和《火災自動報警系統設計規范》GB50116。
7 一般應按建筑功能分類確定各監控系統設置的方式、要求和系統組成，確定監控點位設置、設備及參數配置要求，確定傳輸、控制線纜選擇及敷設要求。
5.5.3 主要圖例或設備材料表
簡單的工程，設計圖例和設備材料表集中圖示；規模大、功能復雜的工程，設計圖例應附在各平面或系統圖中。
5.5.4 系統圖
1 供配電系統圖
用單線圖繪制、標出各電氣設備名稱及連接線路型號和規格、線路保護管類型及其規格，并標注各部位必要的電氣參數。
2 電氣自控、連鎖及信號裝置等原理圖
3 照明系統圖
繪制照明配電箱系統圖，標注配電箱型號或尺寸，負荷容量，計算電流；配電箱進出線型號規格等。
4 照明控制圖
5 消防弱電系統
消防弱電系統包括火災自動報警系統、消防應急廣播系統、消防專用電話系統、消防應急照明控制系統等。
▼ 展開條文說明
5.5.4 如原設計系統內容不能滿足新的裝飾設計的要求，注明新增加的系統內容，協調完成與原設計的接口。
2 一般包括控制原理圖和設備元件布置圖、接線圖、外引端子板圖，并列出控制設備及元器件的型號規格等。
4 一般包括照明控制原理圖和特殊照明裝置圖。
5 系統圖一般應表示下列內容：
1）各種消防弱電設備系統圖及設備間線路連接圖。
2）各設備出線端子外部接線圖。
3）各種弱電設備交、直流供電系統圖。
4）其它非標準設備電氣原理圖、控制方式圖、安裝大樣圖。
5.5.5 平面圖
包括消防設備配電平面圖、消防應急照明與疏散指示平面圖、火災自動報警平面圖、其他消防弱電平面圖等。
1 供配電平面圖應表示下列內容：
1）電氣平面圖、軸線、主要尺寸、工藝設備編號及容量、進出線位置等。
2）配電柜（箱）、控制箱、設備和器件、線路及接地平面布置；配電柜（箱）名稱或編號、線路型號規格、橋架規格或保護管徑、敷設方式和安裝高度等。
3）不出電氣系統圖時，應在平面圖上注明自動開關額定電流和熔絲電流。
4）索引標準安裝圖編號、頁次、施工說明。
2 照明平面圖應表示下列內容：
1）必要的圖例；燈具、開關、插座、配電箱的布置。
2）線路連接和走向，引入線規格。
3）復雜工程的照明，需要局部剖面圖；相同的建筑平面可合并繪制照明平面圖。
3 消防弱電平面圖應表示下列內容：
火災自動報警；其它消防弱電等；必要的圖例；各種設備、器件的布置。
4 其他必要的平面圖
▼ 展開條文說明
5.5.5 改擴建平面電氣應盡量利用原設計，以節約投資。
2 燈具布置既要符合裝飾設計要求，又應核算照度是否滿足規范。不符合要求的，要及時向裝飾設計人員提出修改意見。
4 一般包括機房、管井等建筑物內弱電設備安裝大樣圖、布線圖，工作接地、防雷、保護接地平面圖和安裝大樣圖等。
