<<項目概況>>

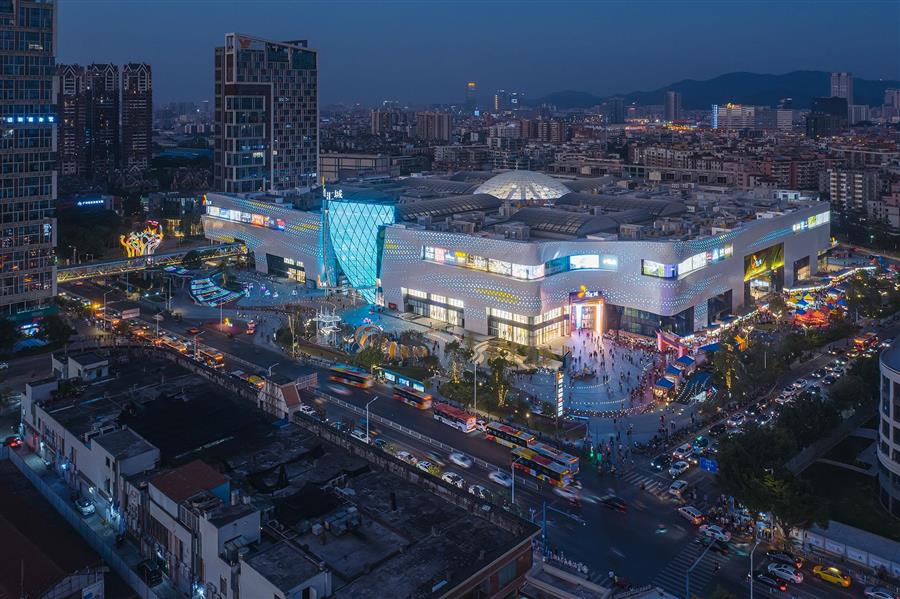

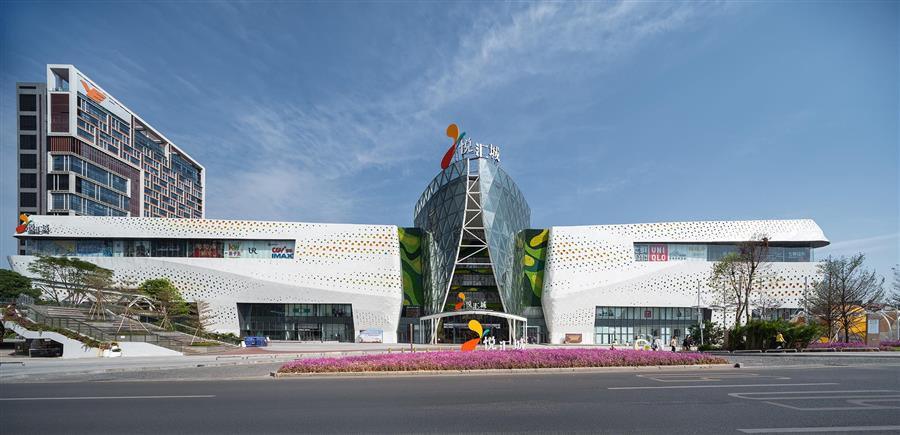

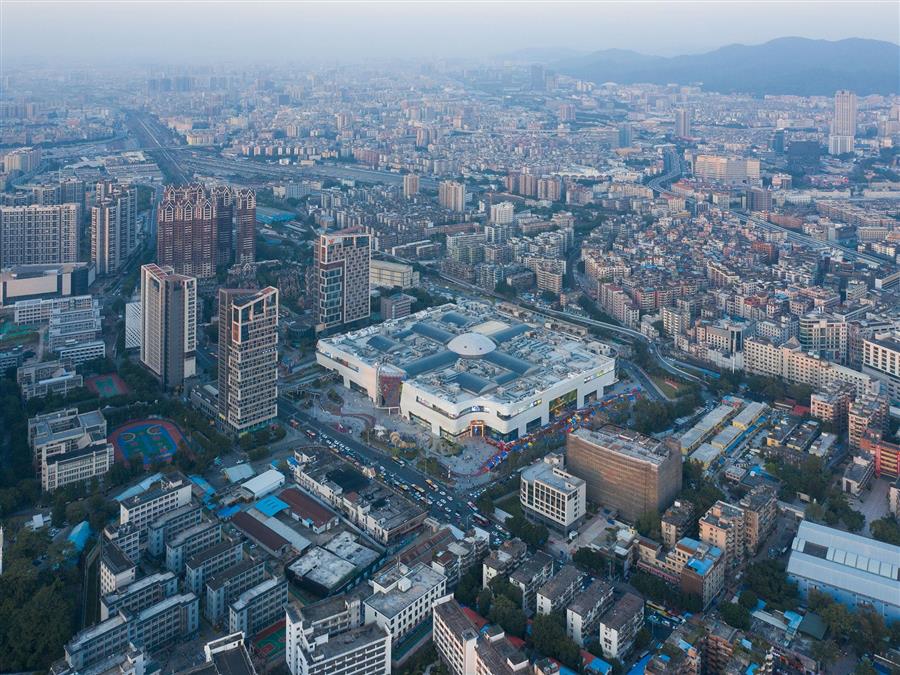

▲蛻變后的悅匯城 ? 吳鑒泉

悅匯城，地處廣州市荔灣區北部，緊鄰南北干道西灣路，經過600天的改造，于2020年9月落成，成為廣州第二大商場、廣州西部最大型的綜合商業項目，為周邊片區乃至整個廣州帶來了新的活力，帶來激活舊城，更新城市形象的作用。

?

▲蛻變后的悅匯城 ? 吳鑒泉

廣州有“千年商都”的美譽，荔灣區是廣州老三區之一，俗稱“西關”，古往今來是中國對外通商和文化交流的重要口岸，也曾是著名的外貿商埠-十三行所在地。本案距離廣州白云機場27公里，廣州南站18公里，距離廣州火車站僅2公里。

?

▲悅匯城區位與廣州商圈布局 ? DYML

項目改造前，曾是廣州規模最大的三大舊改項目之一：財富天地國際鞋業廣場，并且是由80年代的舊水泥廠變身而成。其周邊緊鄰廣州火車站、省市客運站，當時全場入住3000多商家，在廣州大城市發展歷史里是泛火車站批發商圈的重要商貿場所之一。而隨著時代的進步，財富天地廣場逐漸褪色：單一的業態、設計老舊、流線復雜以及電商沖擊，日漸消失昔日繁榮的景象。

▲悅匯城項目改造變革歷史 ? DYML?

2018年我們開始了悅匯城的改造設計任務：將一個舊有的批發專業市場改造成全功能型家庭式潮流購物中心。毫無疑問，重塑、激活與繁榮成為了該項目的核心。

?

▲悅匯城沿西灣路展示嶄新的姿態? ? 吳鑒泉??

<< 原狀條件>>

一、項目周邊

悅匯城北側與西北側為新建居住社區；在東側相隔了廣汕、廣九鐵路的是典型嶺南城中村-王圣堂，匯聚了大量在火車站周邊批發城工作的人群，靠橫跨鐵路的人行天橋連接本項目；南側與西南側是荔灣舊城，擁有多所廣府知名中小學，因此周邊3公里內的客戶群體肖像以親子家庭為主。

?

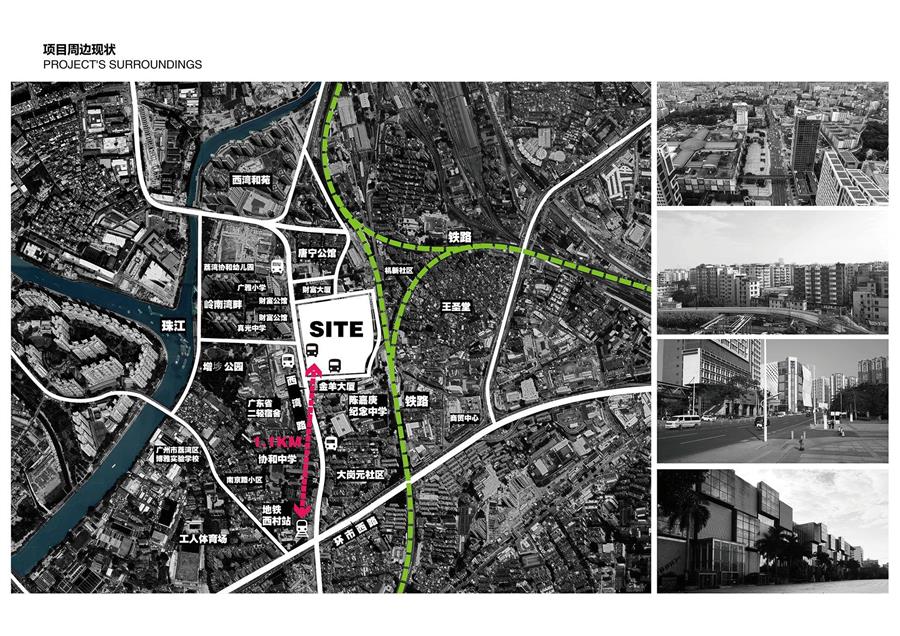

▲項目周邊概況 ? DYML

前期項目周邊考察調研階段，不難發現項目周邊沿街的舊城交通與步行體驗欠佳，離項目最近的地鐵站廣州五號線西村站約一公里，步行在西灣路整體人車混雜，缺少開闊的城市節點。對于周邊片區也缺乏一個市民日常體驗與聚集和休閑的一站式場所。市民對于該片區的印象依然停留在“水泥廠”、“批發城”的灰色、混雜印象。

▲項目周邊現狀（圖源網絡）

二、原建筑條件

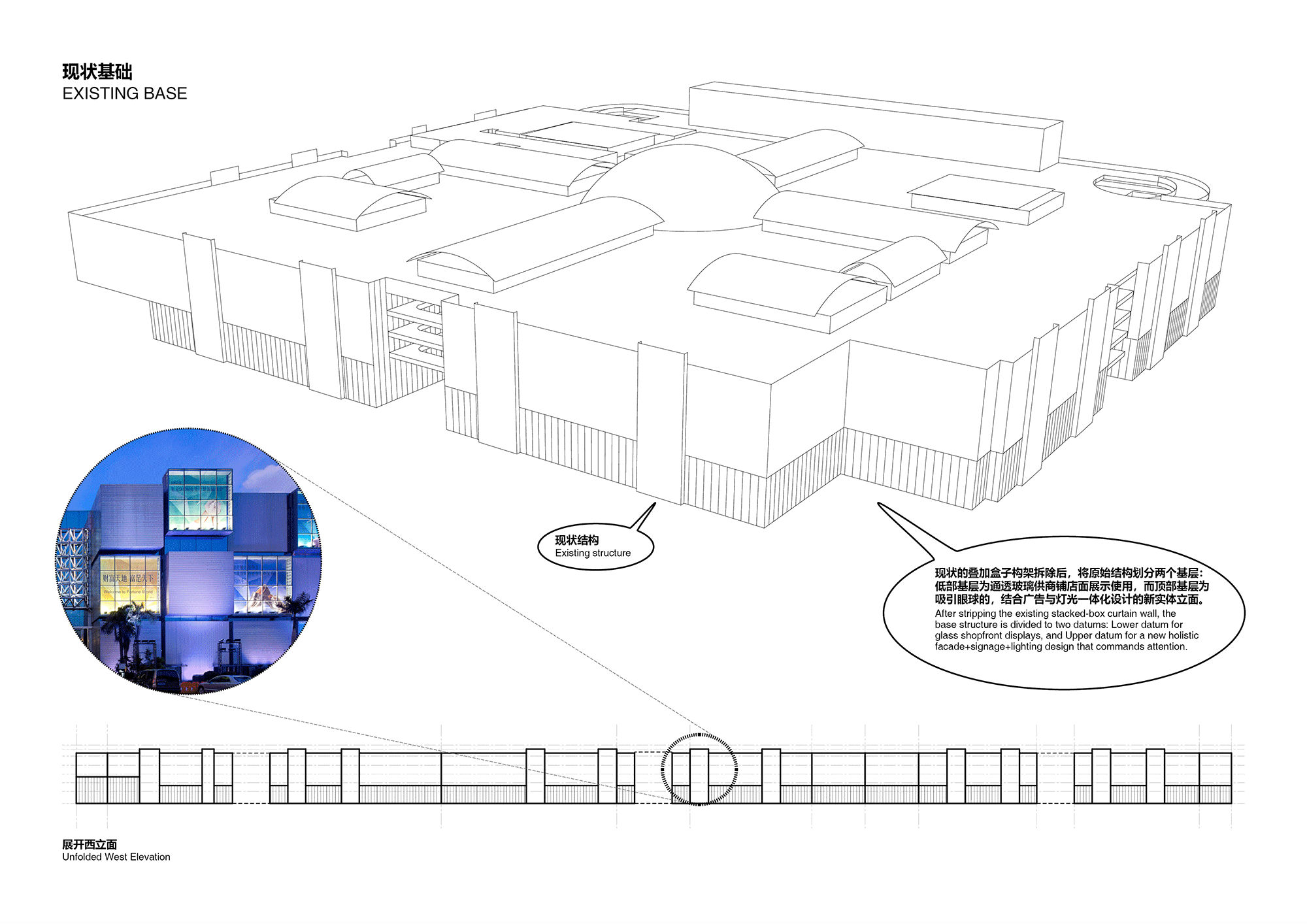

原建筑條件為四個方塊盒子組成的大的矩形體塊，約為100米x90米，地上五層，地下兩層，總建筑面積約28萬平方米，通過十字主動線和環字次動線串聯起來。位于體塊中央是面積達1900平米的圓形中庭。主體矩形體塊的東側，是原批發城設置隨層停車的停車樓。原外立面是灰色凹凸的波紋鋁板，整體規則缺少變化。南北與西側退讓了寬闊的前廣場，西南西北朝向道路節點預留了下沉廣場，但由于停業，已很少居民走近基地。很明顯，這是原有的批發專業市場獨有的平面布局與整體形象，停業之后更顯得與這個時代格格不入。改建條件對原有的建筑主要結構、建筑條件有苛刻的約束要求。出于可持續發展和項目成本等因素，原建筑消防策略、天窗范圍、主機電設備、主要結構等仍可正常運作的內容，需要盡量保留和利舊。?

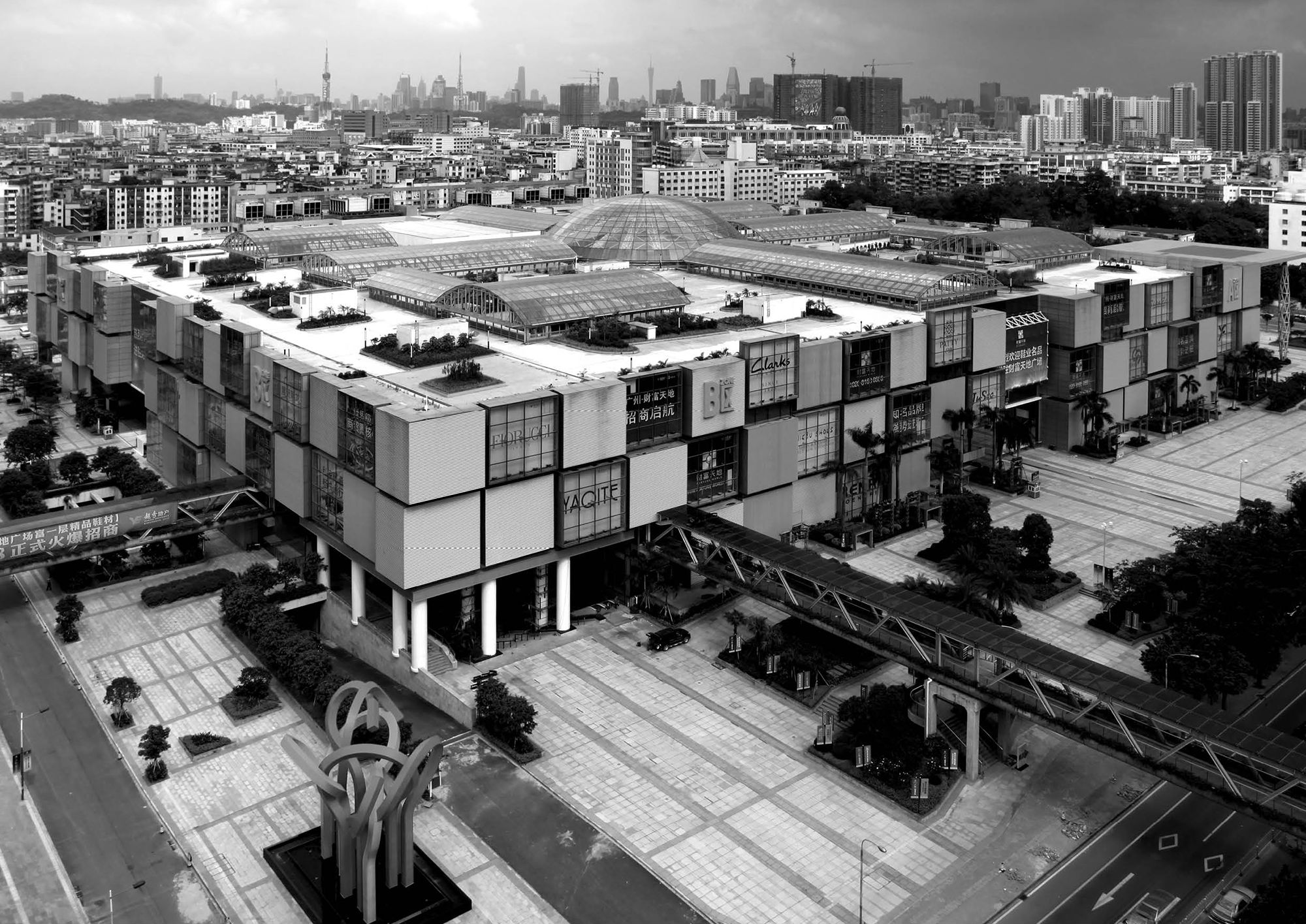

▲改造前條件（圖源網絡）

<<設計概念：蛻變>>

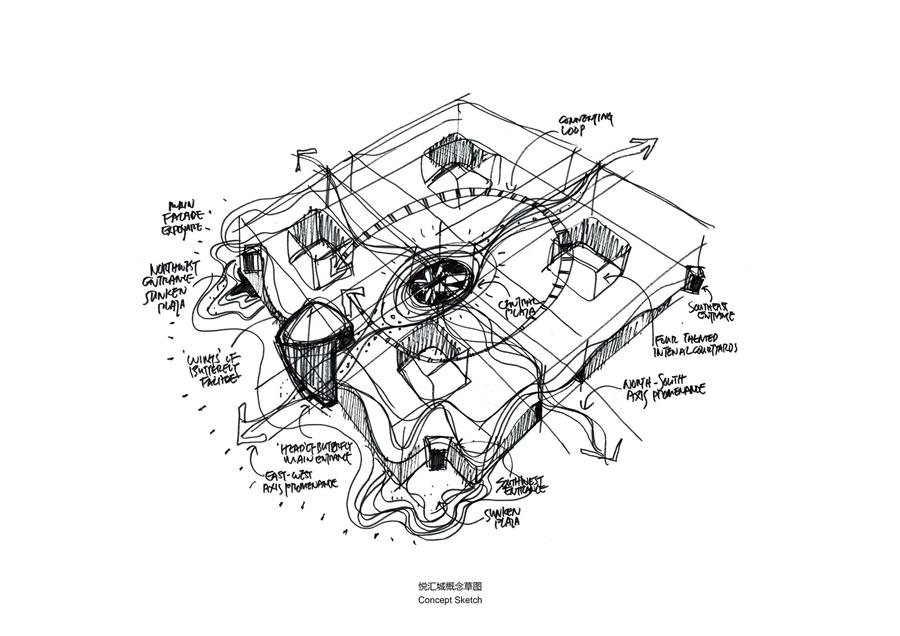

▲概念草圖 ? DYML?

我們從建筑立面、室內布局、業態規劃、動線組織四個維度對原建筑進行改造設計，引入“蛻變（METAMORPHOSIS）”的概念，將舊有的專業市場由內而外蛻變成一個集娛樂親子、休閑體驗、零售潮流、互動主題、人文情感、文化藝術等新型復合功能的商業中心，提供各種購物、漫步、休閑、聚會和放松的機會。同時打破原項目舊有的城市印象，以一個更加鮮明、靈動、輕盈、標志、現代的姿態和形象呈現在了老城區之中，打造一個富有場所感、全維度的城中熱點。

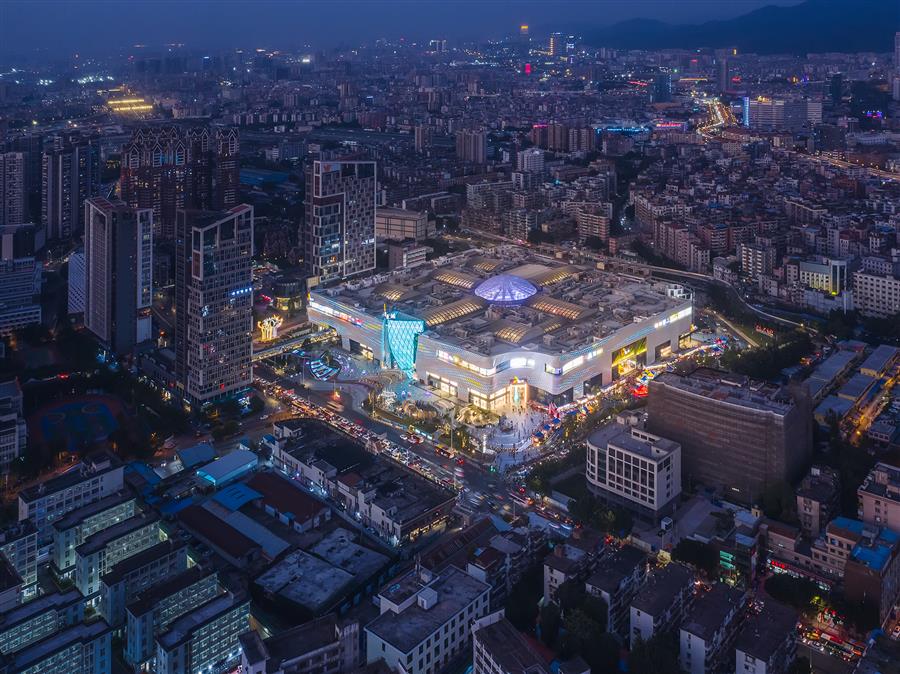

▲夜幕下悅匯城成為荔灣舊城的亮點 ? 吳鑒泉?

<<立面煥新>>

一、繽紛幕墻?

一個潔白又色彩斑斕的蝴蝶

▲外立面概念草圖 ? DYML?

?

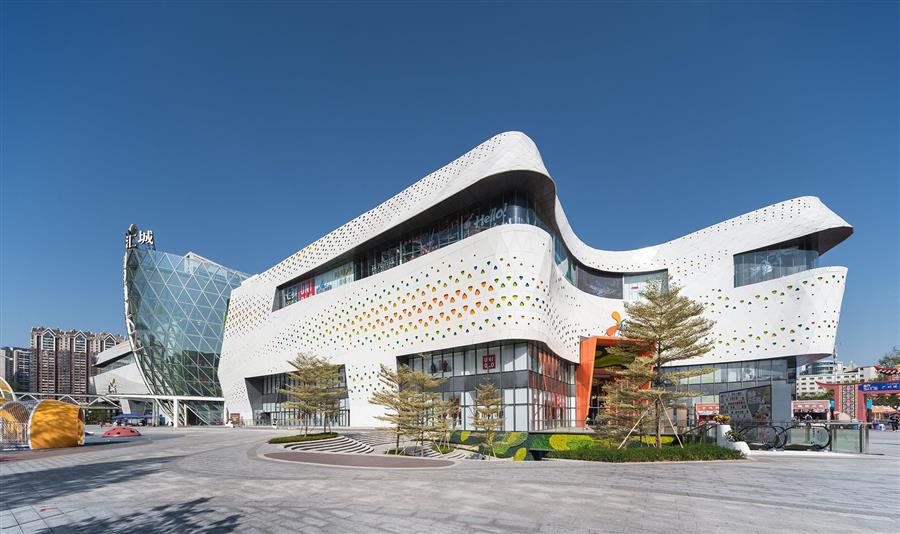

▲新的外立面呈現流線與優美感 ? 吳鑒泉?

外立面作為建筑第一印象，不局限于形式的展示，更要向城市和用戶傳達商場的信息和姿態，連接消費者的認同。我們摒棄原有專業市場的瑣碎、灰沉與單一的城市形象，取而代之的是更現代的設計語言，通過建筑數字化表達“蝶變”的概念，讓項目“蛻變”成一個更加輕盈、整體的外立面效果。

?

▲外立面參數化設計過程 ? DYML?

▲白色基調外立面點綴漸變的彩色燈箱 ? 吳鑒泉

?

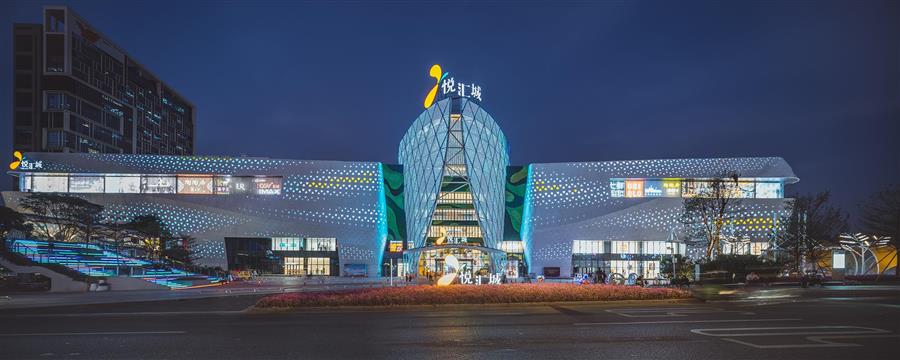

▲夜景下外立面營造色彩豐富的效果 ? 吳鑒泉?

在夜晚的建筑效果營造上，我們在每個燈箱中設置單點可控的LED光源以實現柔和可變的燈光動態氛圍，使得在夜景中也能增加立面的溫度、動感與活力，形成獨特的氣質和印象，為城市帶來煥然一新的面貌，從而達到“點亮”舊城的愿景。我們保留原有建筑結構的基礎下，采用擅長的程序設計工作流，在整體外立面設計運用尺寸不等的白色三角鋁板，創造了統一簡潔的流線造型外立面，再結合蝴蝶本身的圖案紋路特征，數字化邏輯去篩選3000多個鋁板作漸變穿孔，置入5種顏色匹配的半透明樹脂燈箱，在統一的白色中點綴了色彩，為建筑立面創造更豐富的層次，模擬了“翩翩起舞”的動態與“色彩斑斕”的調性。

?

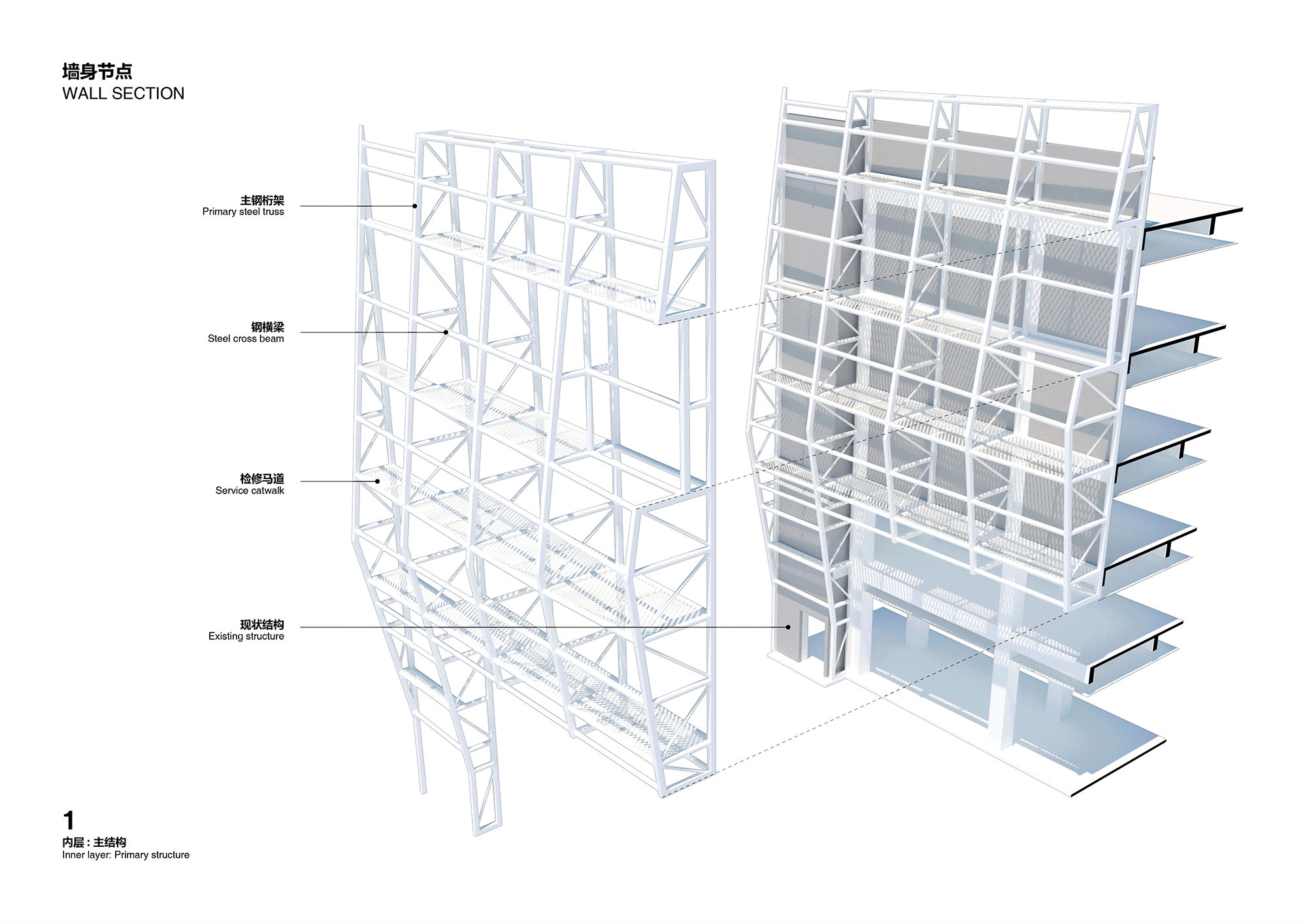

▲墻身節點 ? DYML?

?

▲外立面參數化設計編程工作流 ? DYML?

?

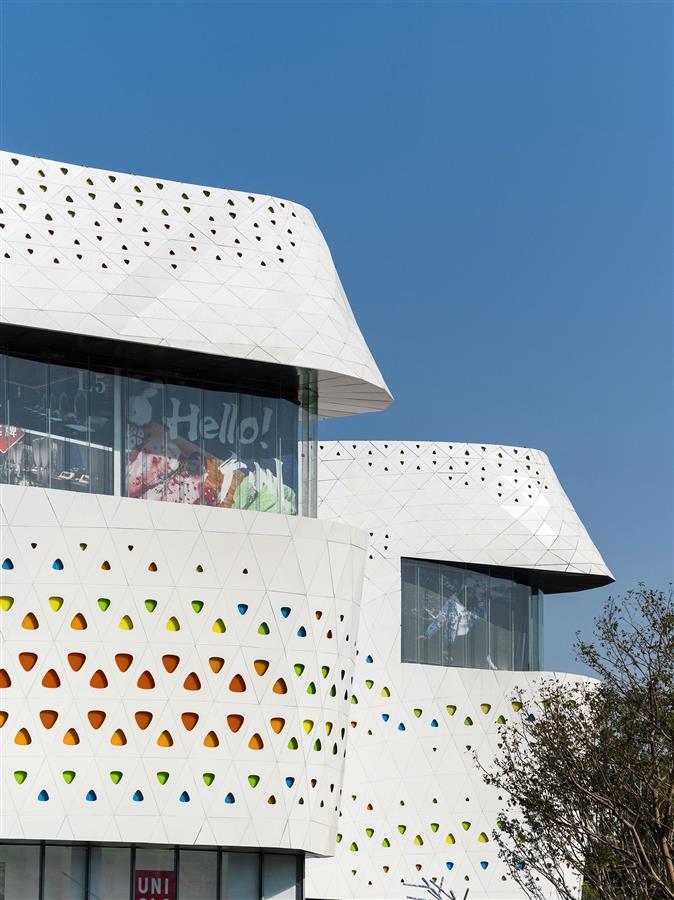

▲外立面局部 ? 吳鑒泉

?

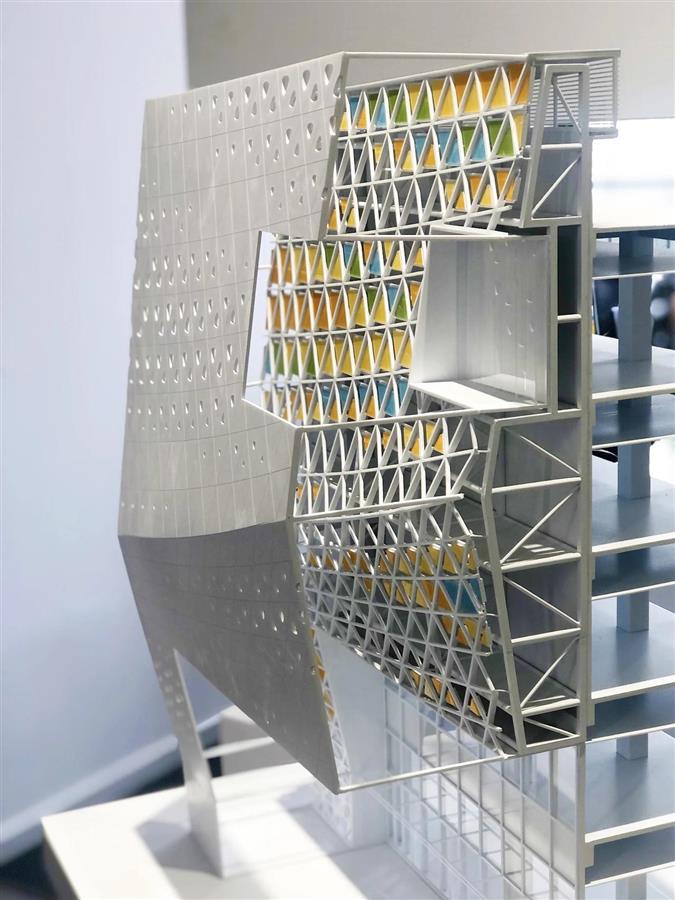

▲墻身剖面細節模型 ? DYML?

?

▲外立面細節 ? 何明智?

二、電光主入口

晶瑩通透的巨型LED頭部

沿西灣路的主立面長達200多米，建筑退讓道路約20米形成大型的城市廣場。我們在西立面正中嵌入巨型對稱的弧形玻璃體，傾斜懸挑并凸出整體外幕墻。為了達到通透的效果，采用了280多片尺寸不一的超白玻璃，在玻璃內側結合輕盈的格柵LED屏幕，極具昭示感地屹立在主廣場。

?

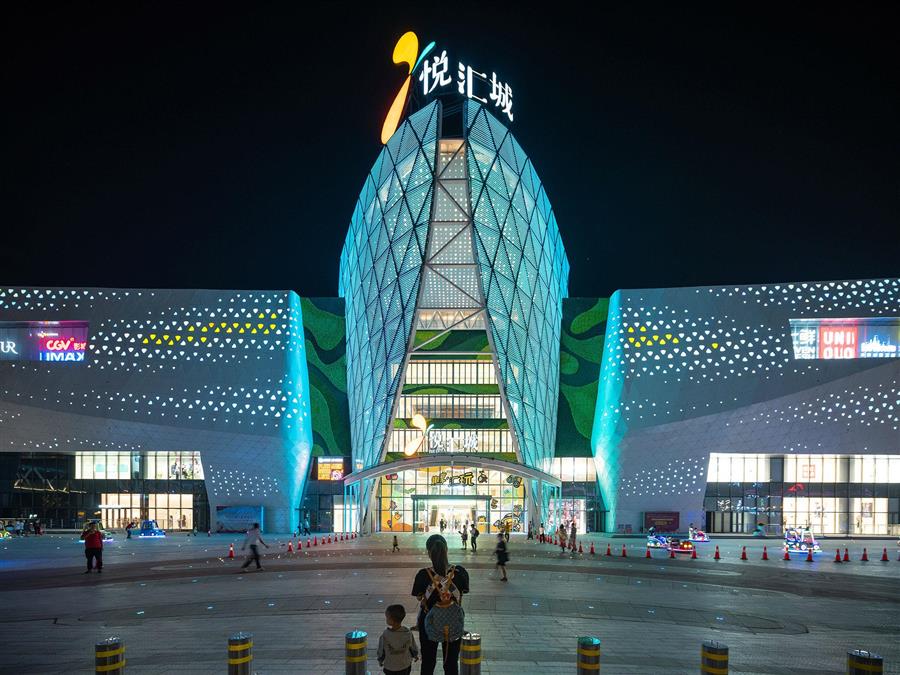

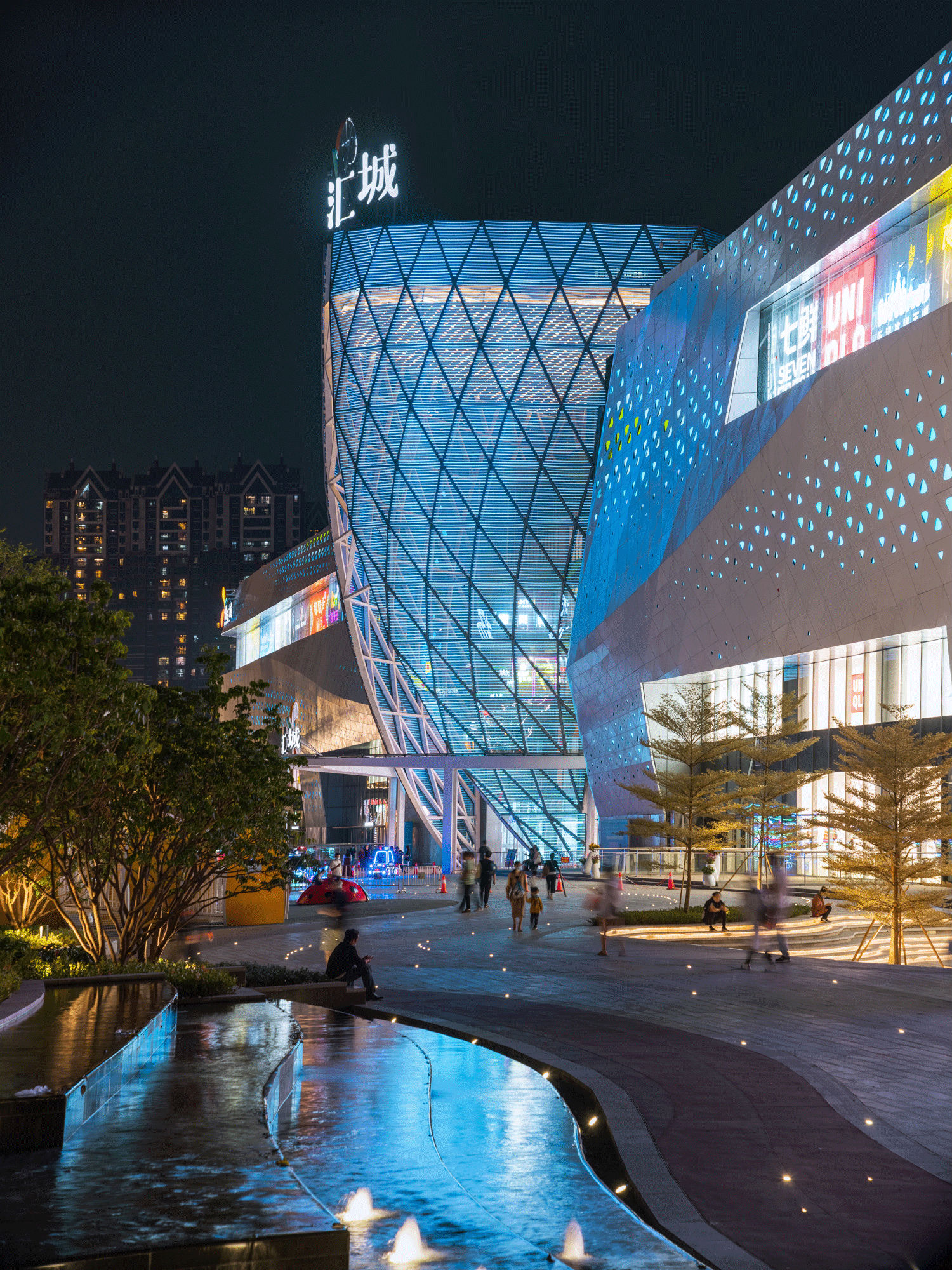

▲電光主入口成為項目的城市焦點 ? 吳鑒泉?

通透的玻璃效果打破了室內與室外的間隔，形成了室內空間、室外城市廣場、城市道路與城市之間的內外遠近呼應互動效果，向城市傳遞了項目改造后的活力。到了華燈初上，玻璃主入口搖身一變成為了城中獨特的發光體，從入口就營造了具有科技感的空間感受，成為西灣路的焦點。

?

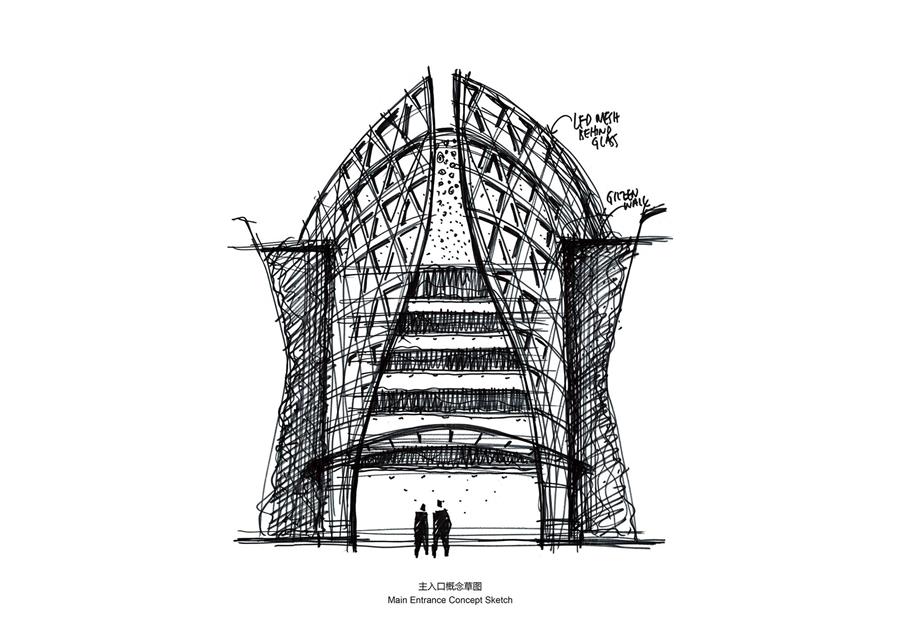

▲主入口設計草圖 ? DYML?

?

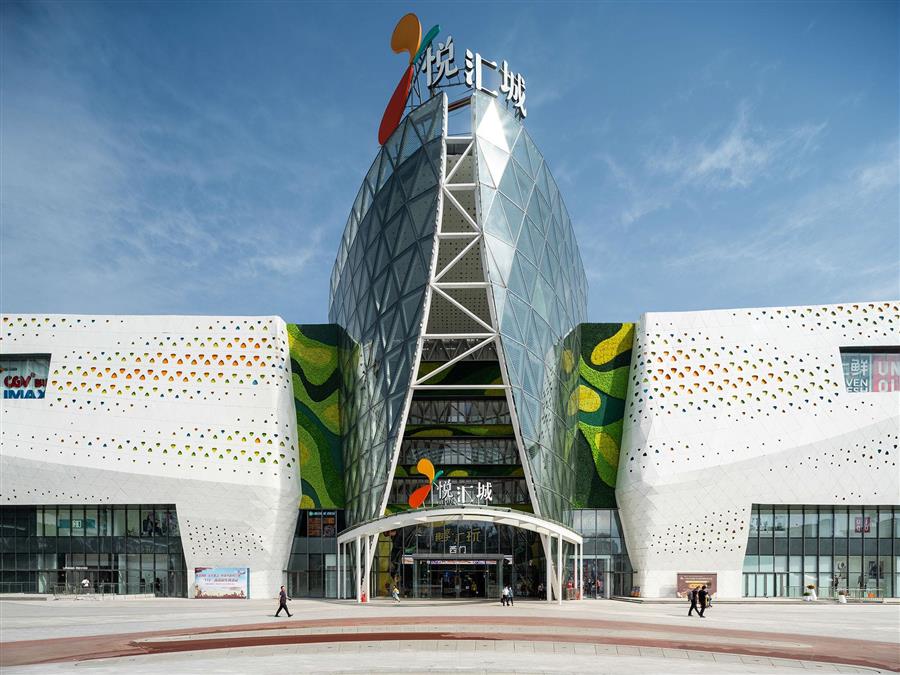

▲極具標志的玻璃主入口 ? 吳鑒泉?

?

▲主入口可展示豐富的LED多媒體內容，向城市和市民展示不同的主題 ? 吳鑒泉?

三、廣場與次入口

? ? ? 滲透與日常

悅匯城的西南、西北兩個次入口設置在城市主干道與次干道交匯點。由于場地南高北低的高差條件，分別設計兩個不同尺度和形態的下沉廣場，從流線上把市民從前廣場滲透到負一層，使負一層的業態向外展示，提升負一層的活力。入口面朝著街角開敞，以歡迎的姿態迎接客群。行人通過前廣場的臺階進入場地，再經過下沉廣場進入項目內部。結合豐富的水景、綠植、互動裝置、休息臺階，下沉廣場不再是枯燥單調的步行臺階，而是可以成為周邊居民四季日常休息、交流聚集、聊天停留的空間節點。

?

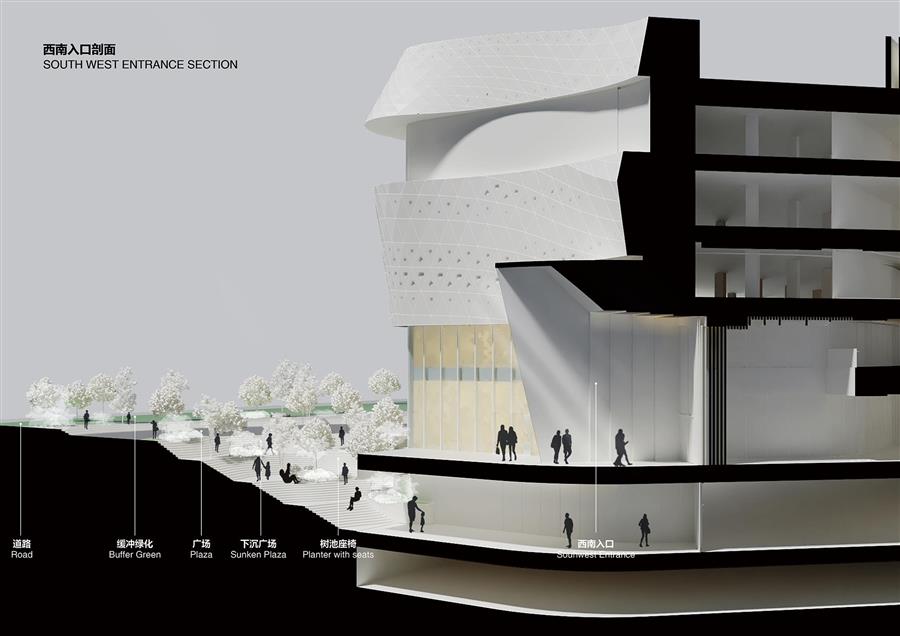

▲西南下沉廣場剖面透視 ? DYML?

?

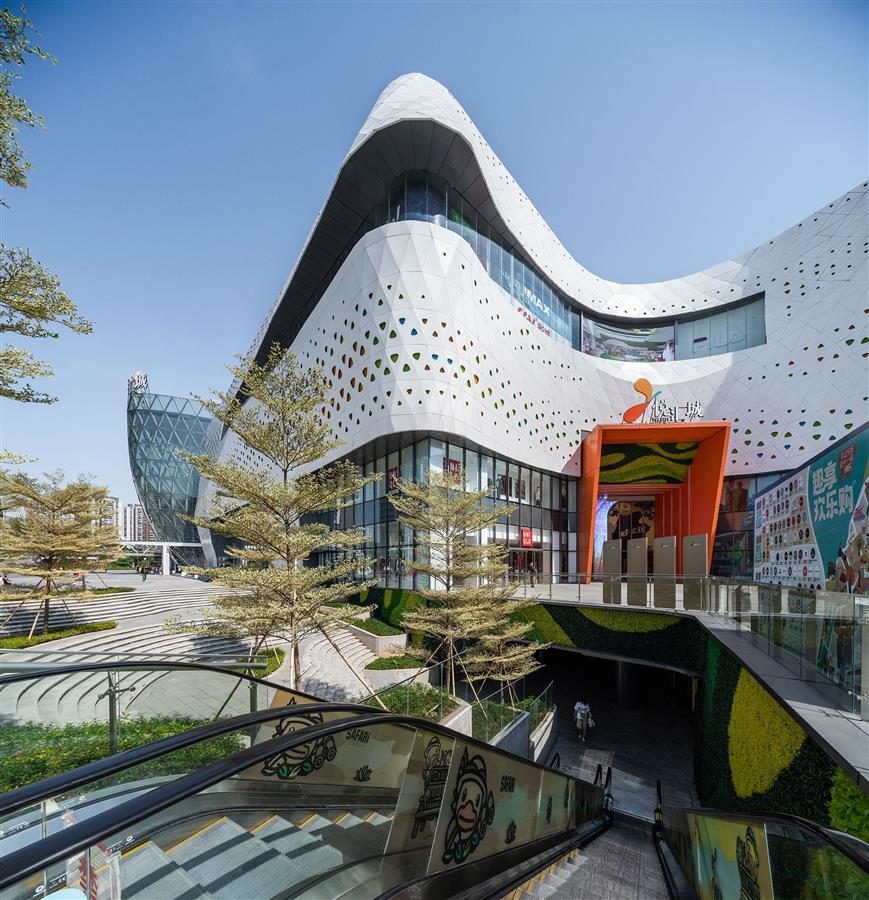

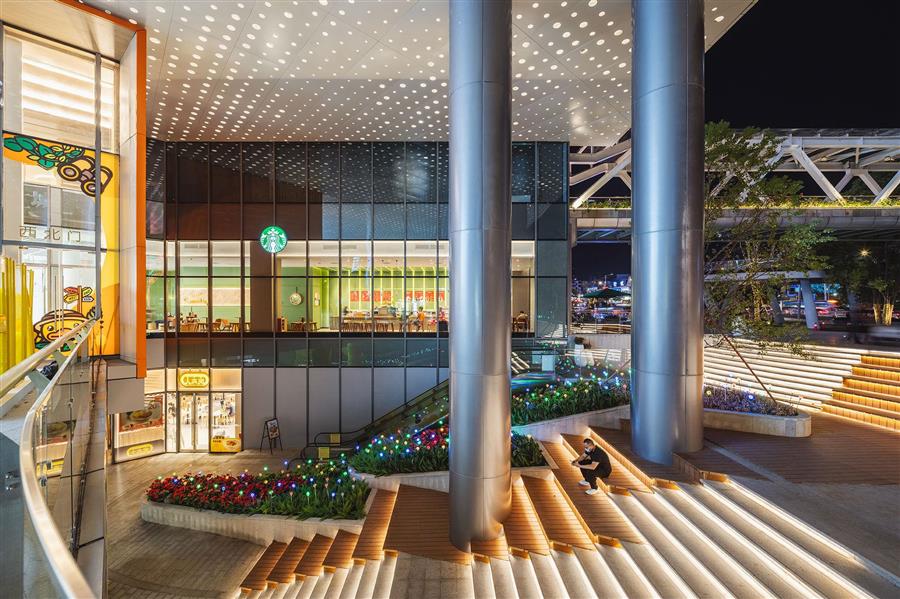

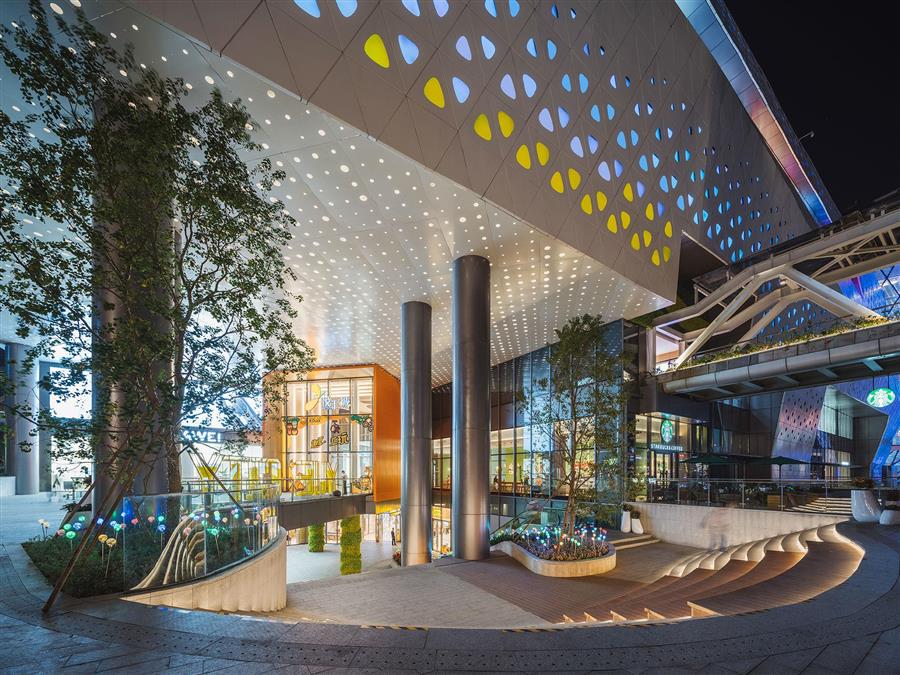

▲西南下沉廣場 ? 吳鑒泉?

?

▲西南下沉廣場 ? 吳鑒泉

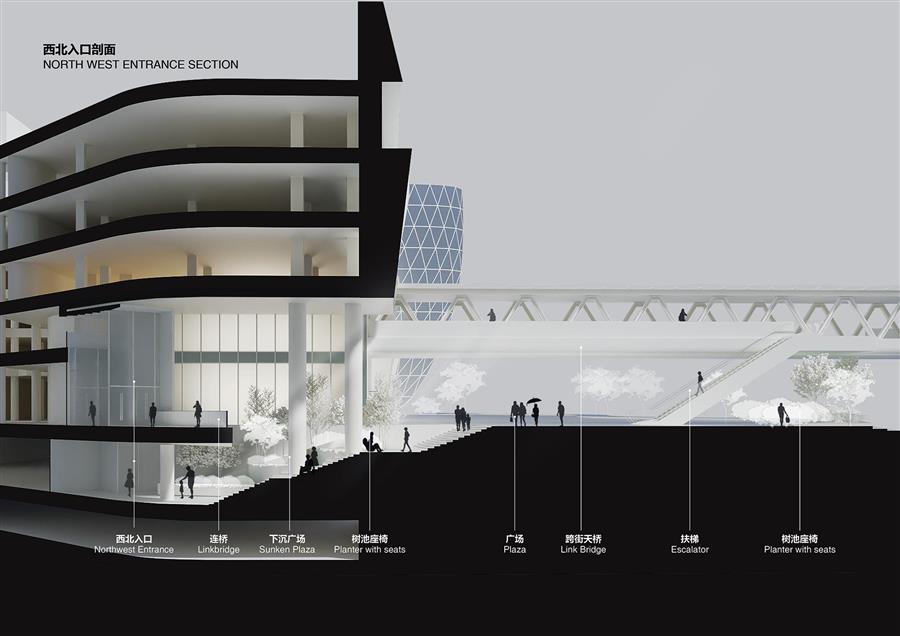

▲西北下沉廣場剖面透視 ? DYML

?

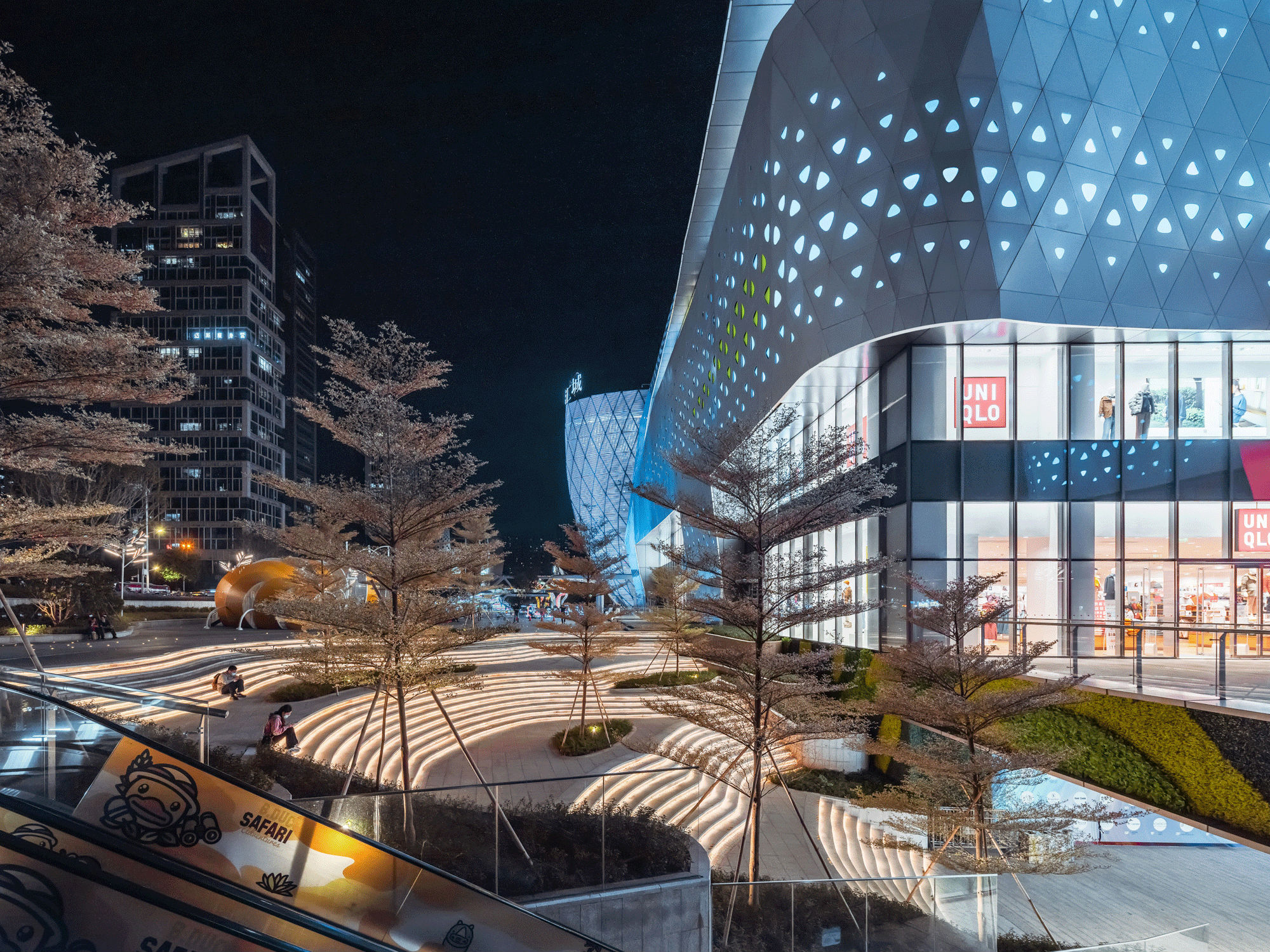

▲西北下沉廣場 ? 吳鑒泉

?

▲西北下沉廣場 ? 吳鑒泉?

空間內核重組

如今建立用戶的粘性不再是靠以往單純的“購物”“消費”，而需要更多新時代消費理念和體驗場所的打造，以迎合目前的用戶需求?！皭傆螆@”正是悅匯城營造體驗室內空間設計的靈感源泉，我們將重點放在“一步一景”、“愉悅暢游”的概念上，把嶺南特色、多媒體藝術、業態主題區、自然生態、美學場館等繽紛多彩的主題空間貫穿起來。

?

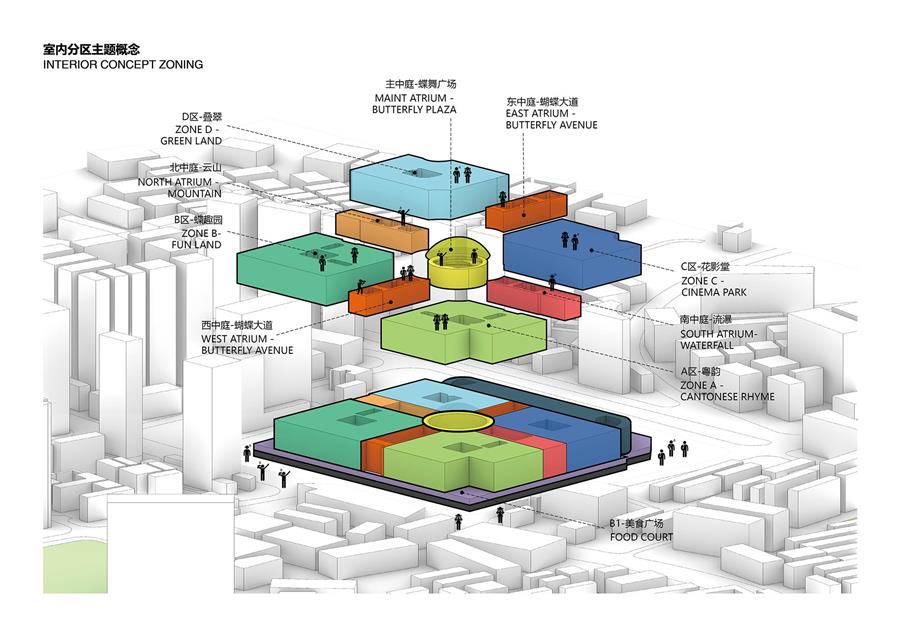

▲室內主題功能分區概念 ? DYML?

?

一、動線?

首先在功能布局上，從批發市場改造成購物中心，需要顛覆原來的格子鋪的平面布局，在不能大改原有的建筑結構條件下，重新規劃的室內空間、業態布局和動線組織使其更加符合新功能需求。我們構建了“十字”主動線結合環形次動線的洄游空間，全場共設置14個大小中庭，形成四主、三副商業入口，確保客流能有效導入和橫向、縱向流動。

▲對原有平面改造前后對比圖 ? DYML?

?

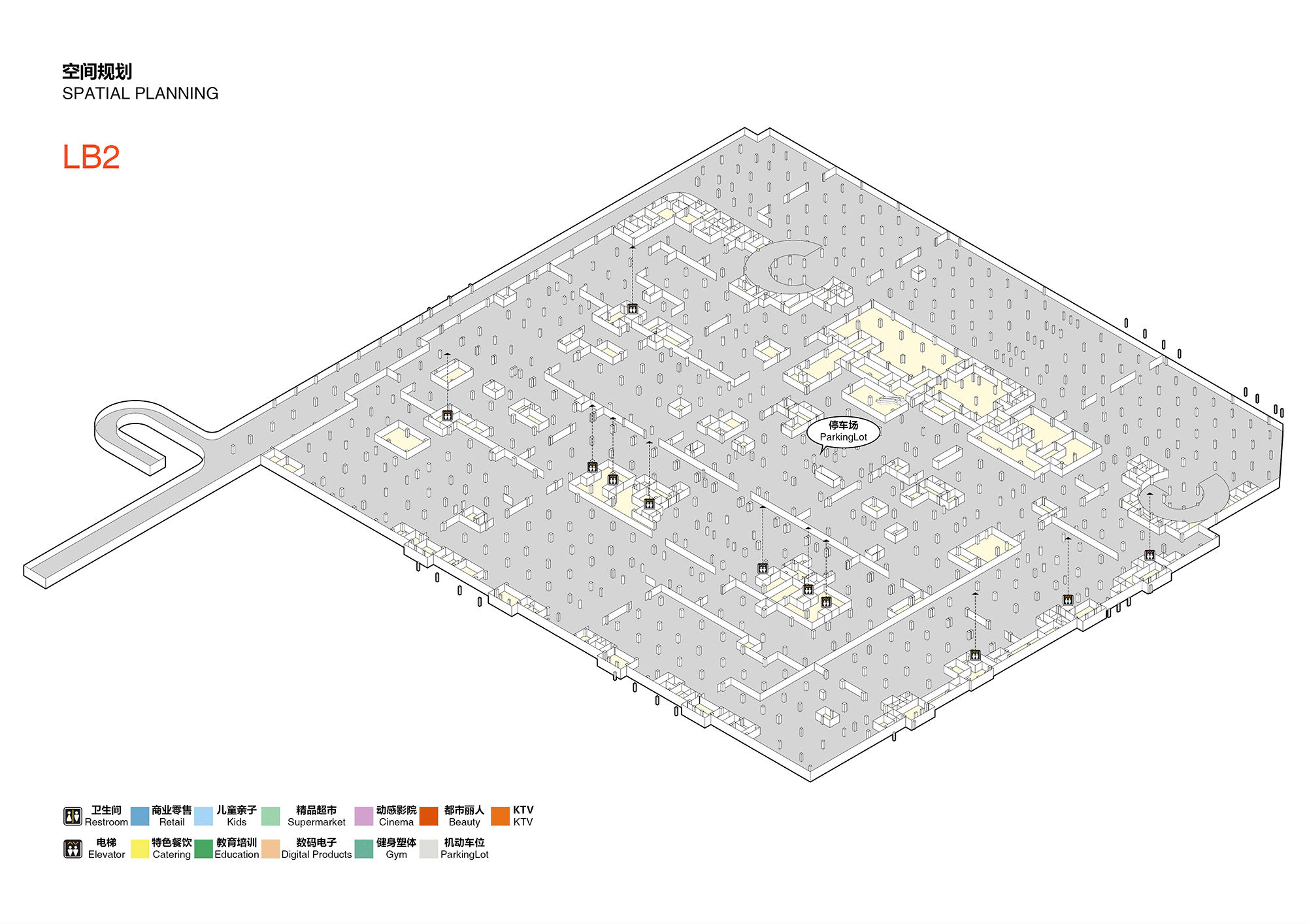

▲改造后悅匯城3D平面圖 ? DYML?

二、設計色調與語言?

悅匯城整體室內色調以淺暖色橡木和白色為主，天花和地面采用弧線條設計語言，制造引導性，也柔化了原有建筑方正的空間感受。利用主次空間的串聯疊加，各種類型業態的分區組合，創造出豐富的主題區，帶來興致盎然的購物體驗。

?

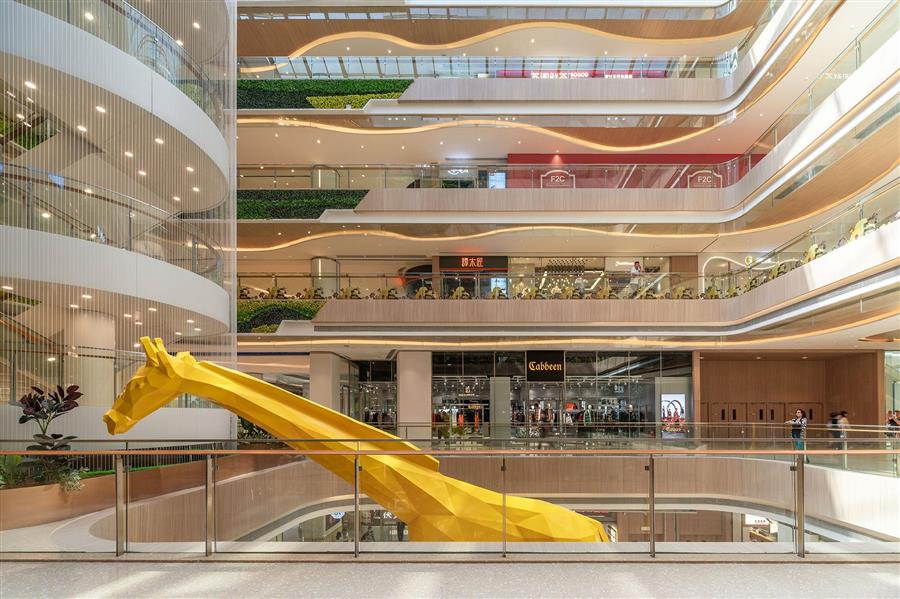

▲暖色調與流線語言的室內空間 ? 吳鑒泉?

三、彩蝶大道?

在東西向的主要動線中庭，我們大膽定制了一條“彩蝶大道”：以西入口為起點，主中庭為中心，東中庭為尾聲，結合每個流線節點進行設計，顏色豐富的大道如長軸畫般慢慢鋪開。這條面積達接近2000平方米，長達約200米的定制水磨石主題大道，整體奠定了整體室內：“豐富”“繽紛”“生動”“時尚”的基調。在主中庭，一只巨型的“蝶后”圖案，成為360度環形俯視主中庭的焦點，呼應“蛻變”的主題。

▲進入西主入口呈現的彩蝶大道 ? 吳鑒泉?

?

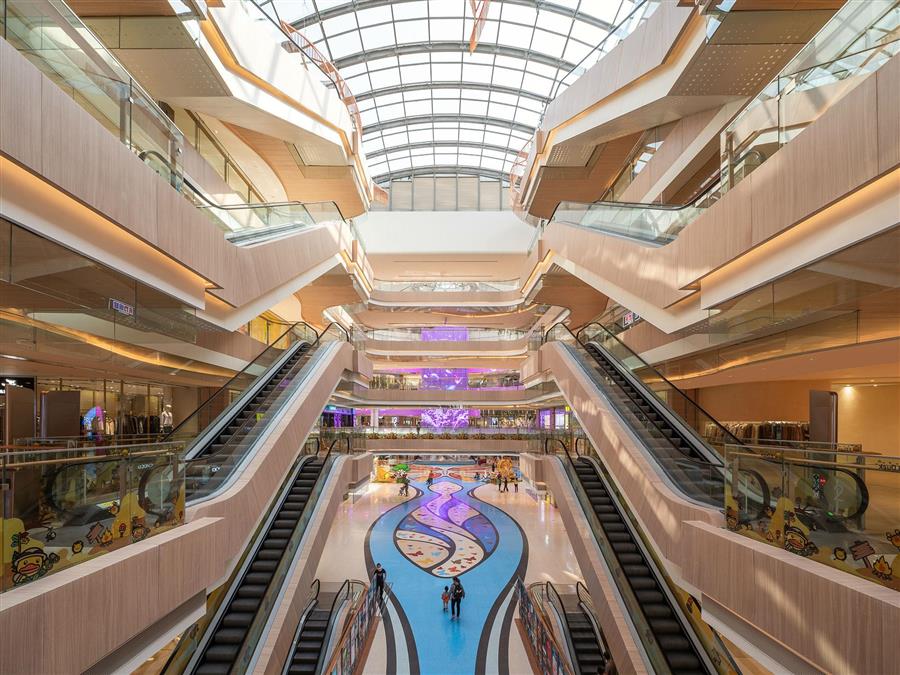

▲彩蝶大道成為中庭的重點 ? 吳鑒泉?

?

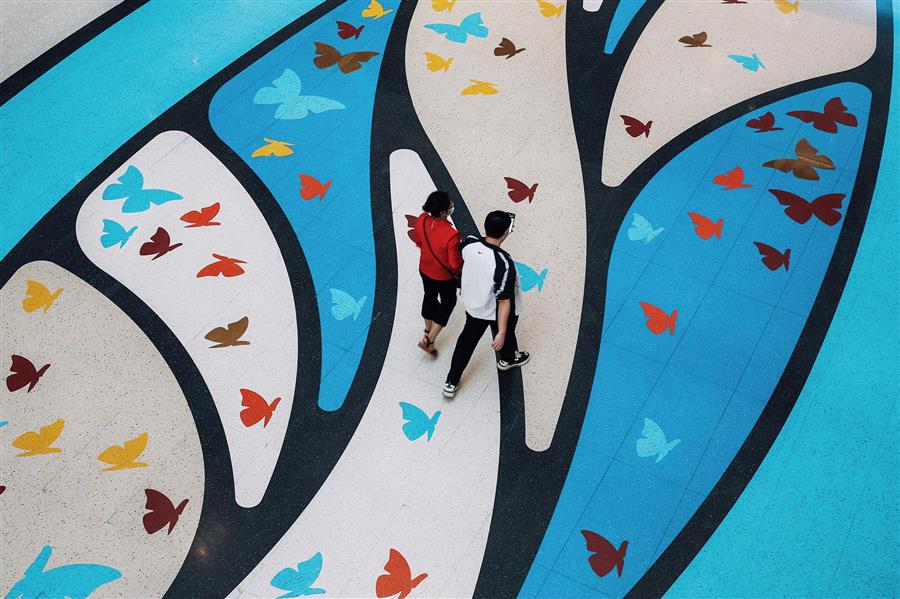

▲彩蝶大道細節 ? 何明智?

四、蝶舞廣場

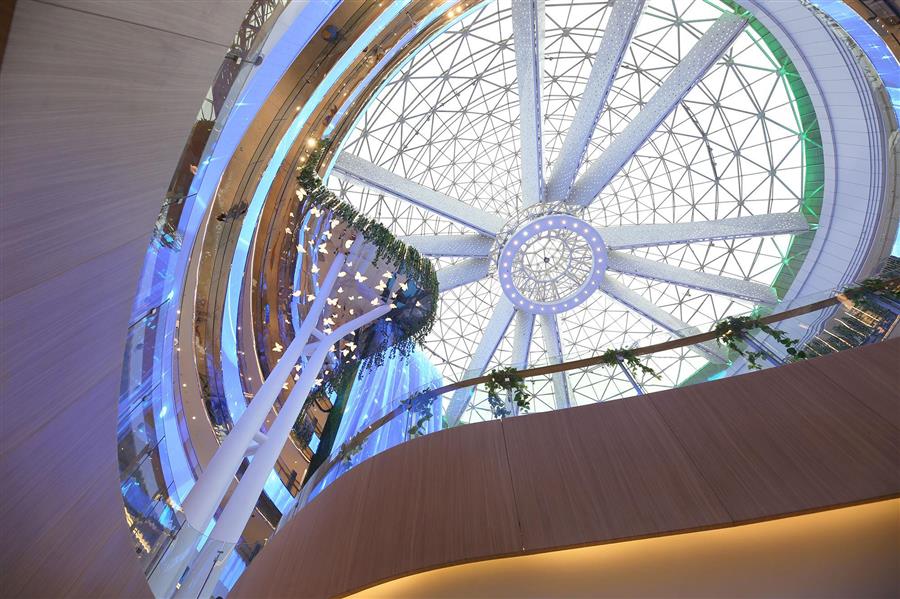

主中庭的蝶舞廣場，是悅匯城的核心主場。原建筑是一個擁有1900平米的360度穹頂天窗的圓形中庭，預留了足夠的面積承辦各類活動之外，該如何打破單一的空間體驗？我們引入了時下最熱門的沉浸式體驗的概念，通過360度全景環形LED和LED時光瀑布，運用數字技術打造一個視覺、聽覺互相交融的無邊界體驗空間。在主中庭內，可自然生態、可瞬時四季、可科技朋克，空間的意義不再是沉靜的。

?

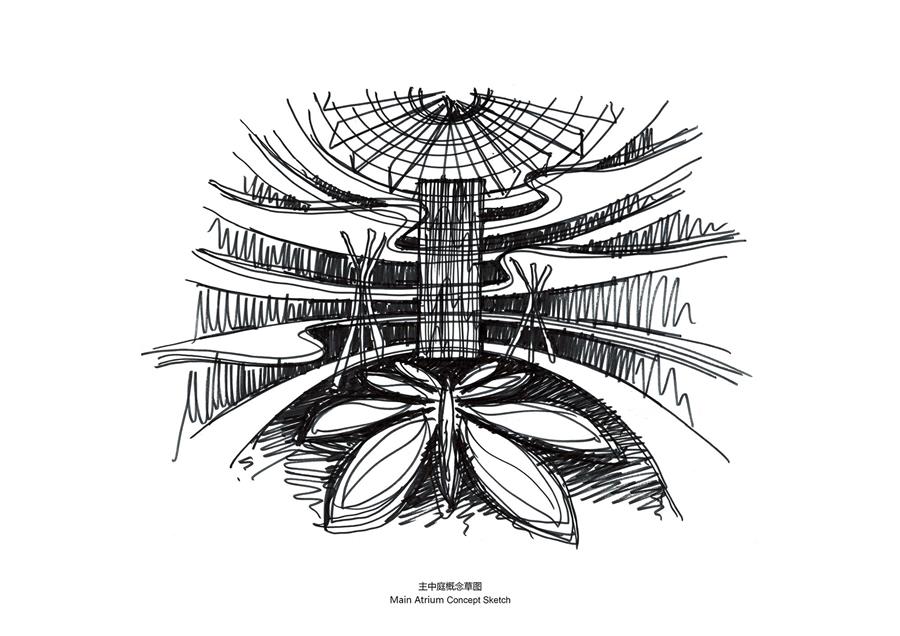

▲主中庭概念草圖 ? DYML?

?

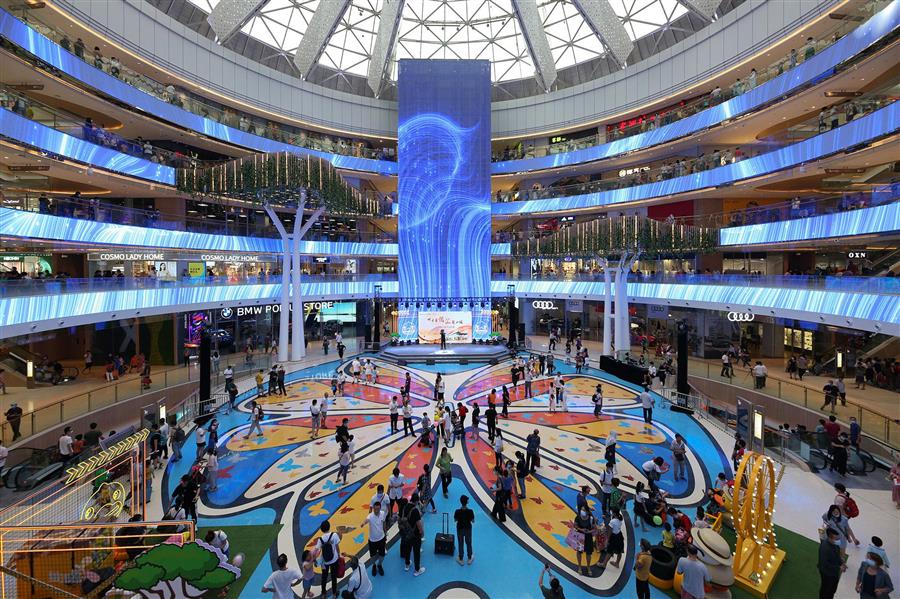

▲擁有360度LED和巨型“蝶后”圖案的蝶舞廣場成為了悅匯城核心主場 ? 何明智?

?

▲沉浸式主中庭 ? 何明智?

?

▲沉浸式主中庭 ? 何明智?

五、八大主題中庭

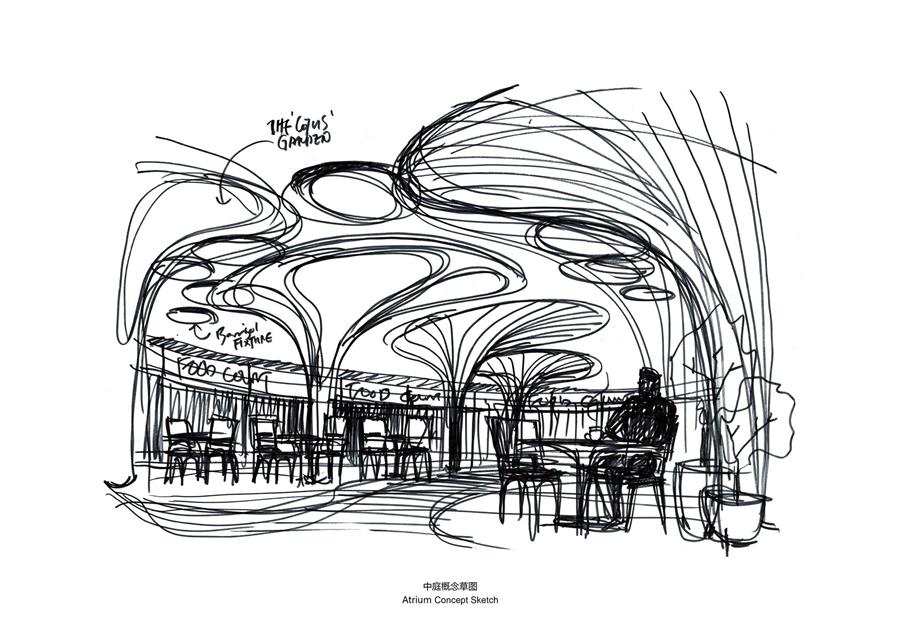

▲蝶趣園中庭概念草圖 ? DYML?

悅匯城內空間共有八大主題中庭。通過不同的設計手法，打造除了蝴蝶大道、蝶舞廣場之外，還有層疊云山、珠水映月四個自然生態的主題空間，也有博粵庭、蝶趣園、花影堂、白云澗四大嶺南特色主題中庭。每一個主題空間結合聲、光、電、藝術造型、綠植搭配等一系列層出不窮的設計手法，讓悅匯城內部變得精彩紛呈。

?

▲蝶趣園中庭 ? 吳鑒泉

?

▲博粵庭、花影堂、白云澗中庭 ? 吳鑒泉?

?

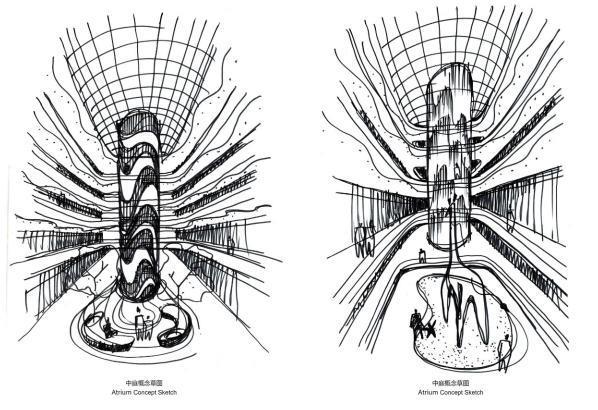

▲南北中庭概念草圖 ? DYML?

?

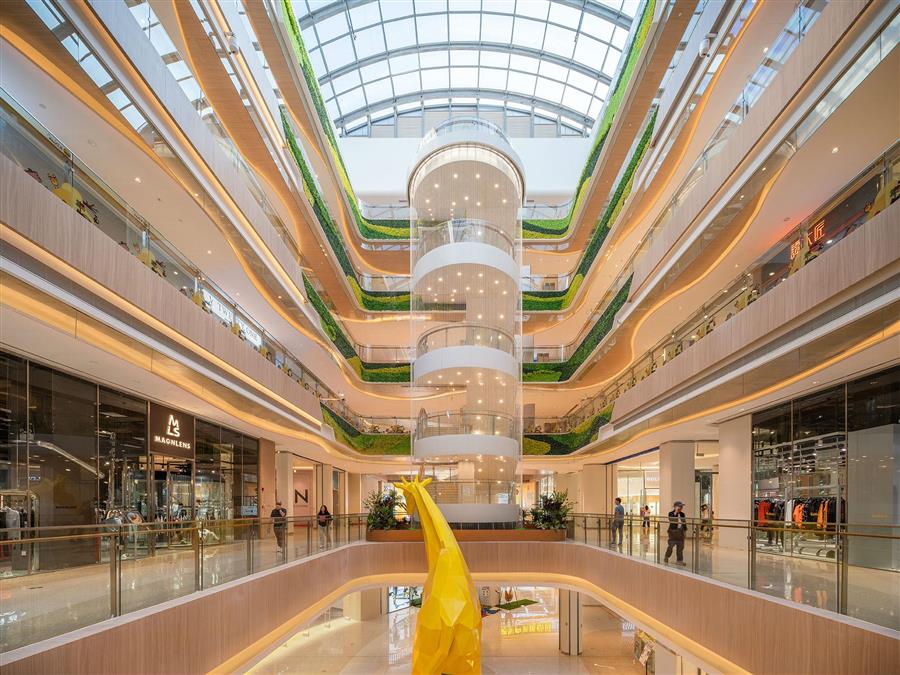

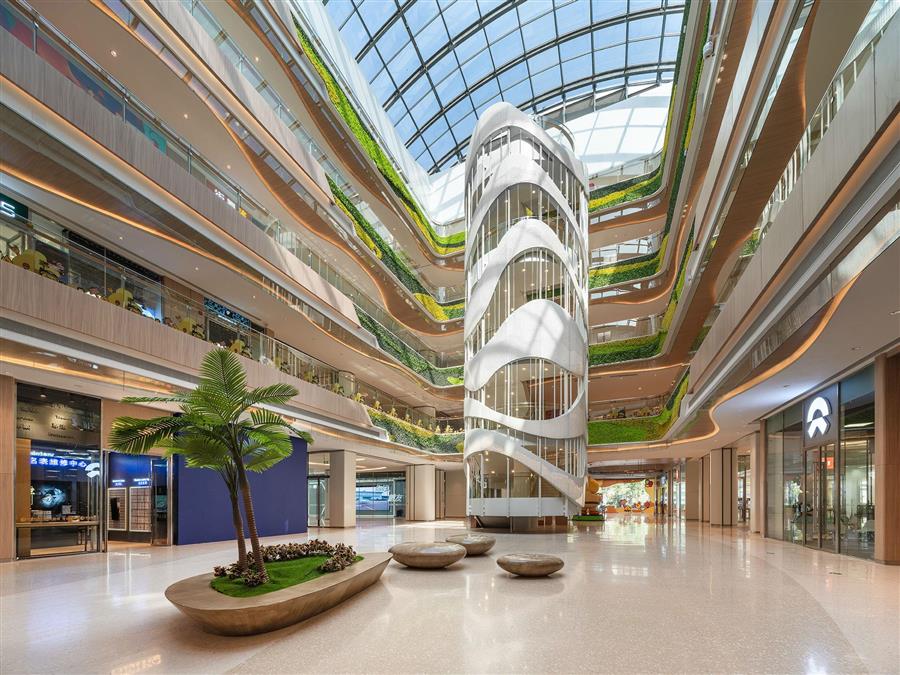

▲層疊云山中庭 ? 吳鑒泉?

?

▲起伏的曲線鋁板透著層山的圖案 ? 吳鑒泉?

▲珠水映月中庭把水景帶進主中庭 ? 吳鑒泉?

?

▲珠水映月中庭 ? 吳鑒泉

六、三大街區

八大主題廣場依然內有乾坤。依據不同的業態聚落布局，悅匯城內打造出三大街區：美食廣場、童夢天地、運動酷樂，分別對應不同的目標客群。美食廣場熱鬧輕松，樹狀造型柱仿佛置身叢林之中，享受一次郊外野餐的愉悅；童夢天地搭配柔和色彩，創造樂園般空間；運動酷樂以流暢的天花造型和炫酷的LED燈帶結合，讓運動感滲透整個街區。

?

▲三大主題區概念草圖 ? DYML?

?

▲童夢天地 ? 吳鑒泉

?

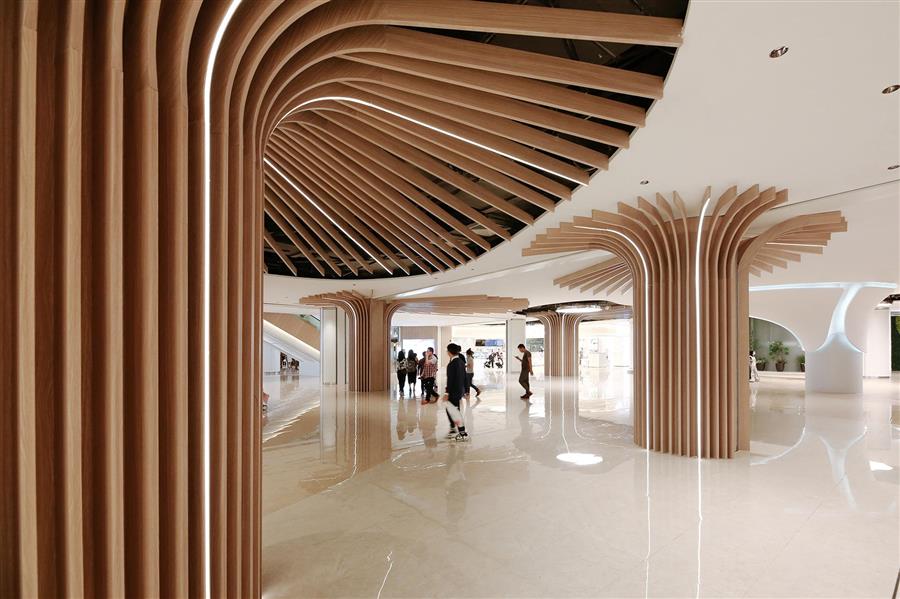

▲美食廣場 ? 吳鑒泉

?

▲美食廣場 ? 何明智?

?

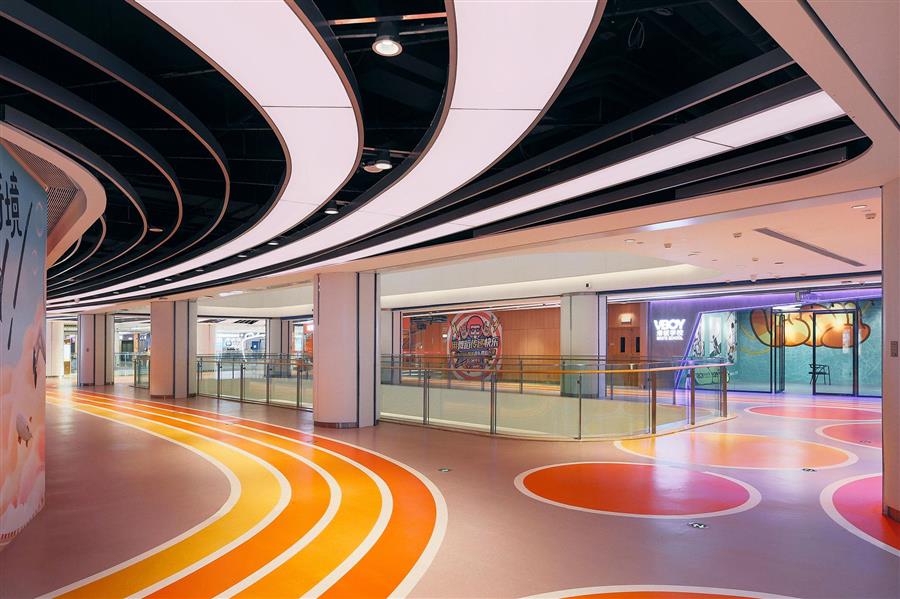

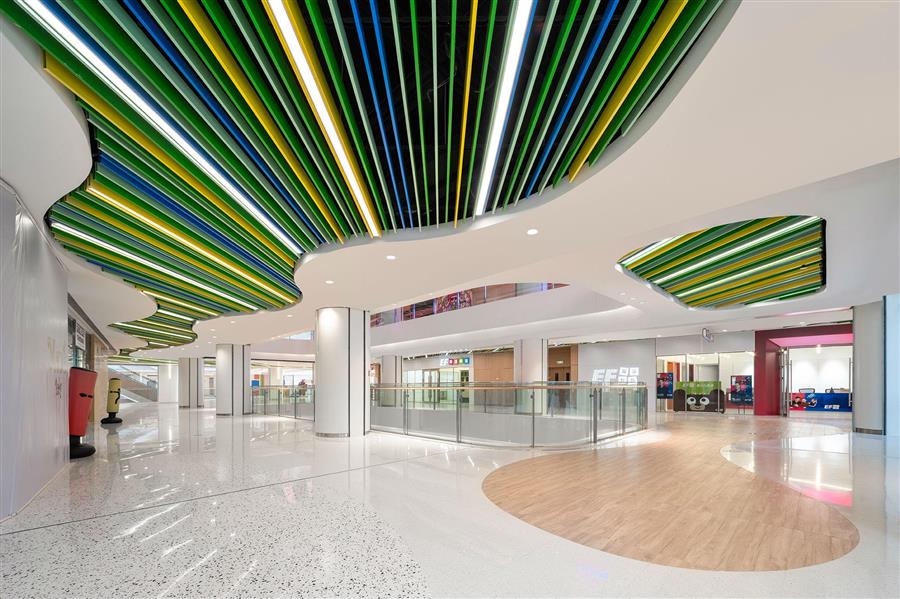

▲運動酷樂 ? 何明智

七、細節關懷?

其他附屬空間設計，遵循整體溫馨、豐富、人性化的原則，從電梯廳、服務臺到衛生間，均考慮到細節、人性化設計、符合人體工學，讓購物中心從配套服務上營造關懷感。

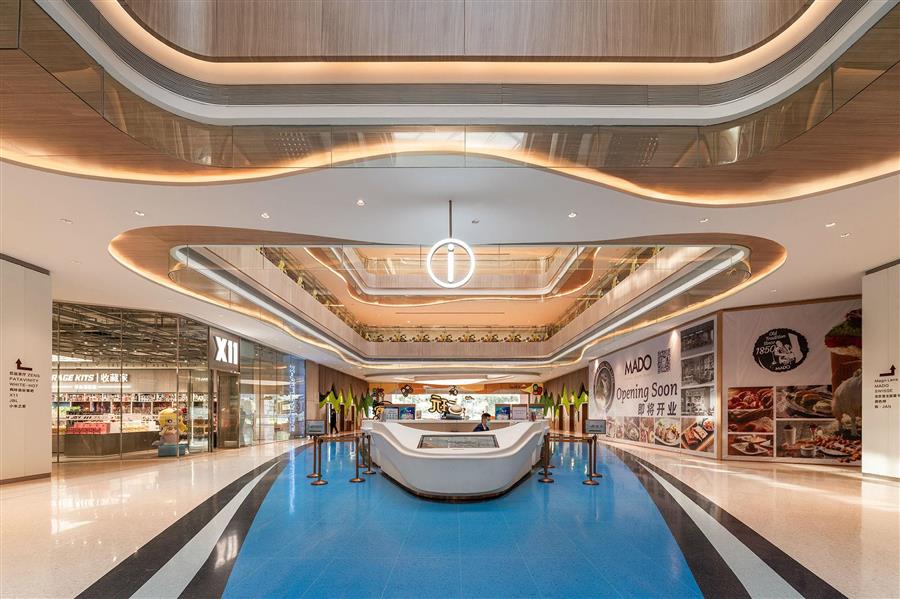

▲服務臺位于東中庭，便于為顧客提供服務 ? 吳鑒泉

?

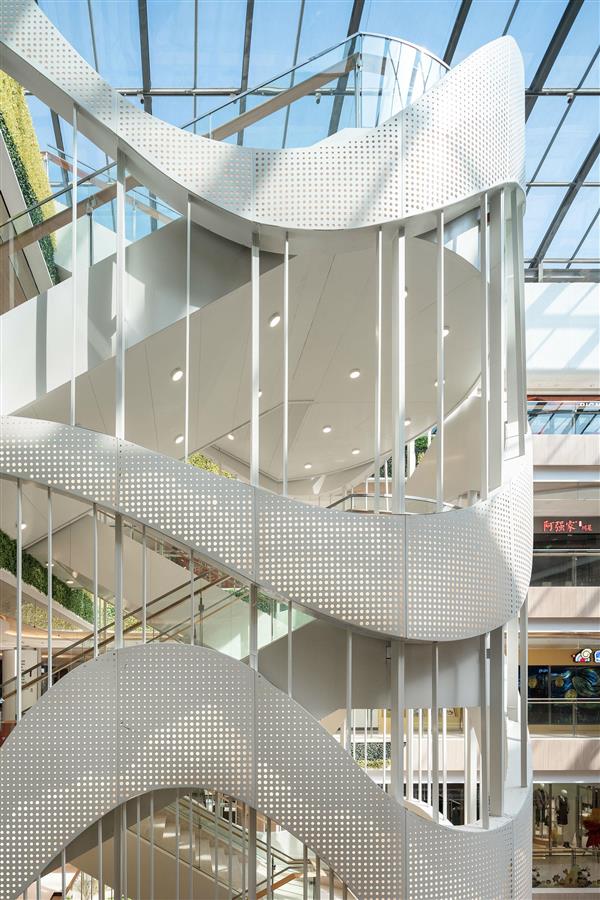

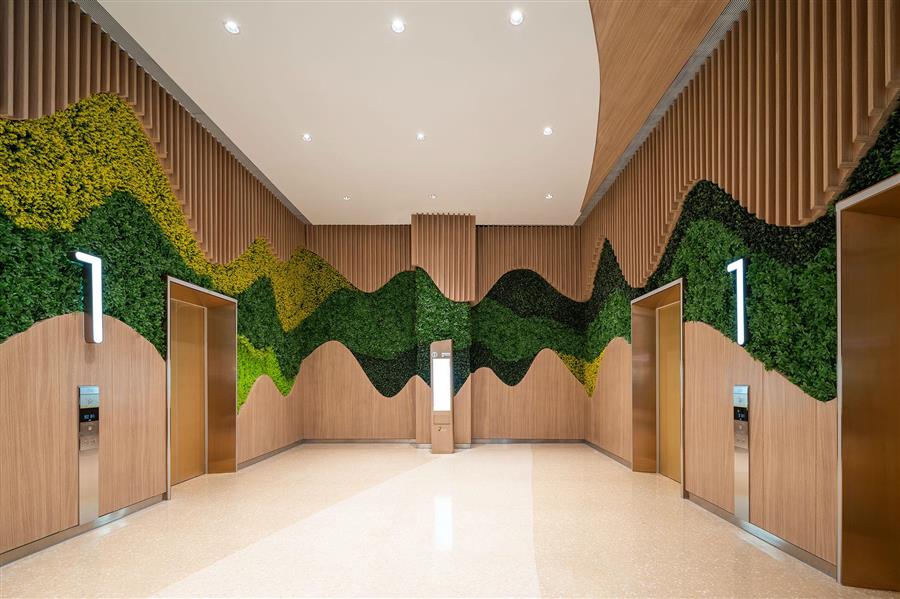

▲電梯廳運用綠植美學制造自然氛圍 ? 吳鑒泉

?

▲停車庫電梯廳利用亮眼的色彩、燈光和標識，顧客可方便快捷找到 ? 吳鑒泉

?

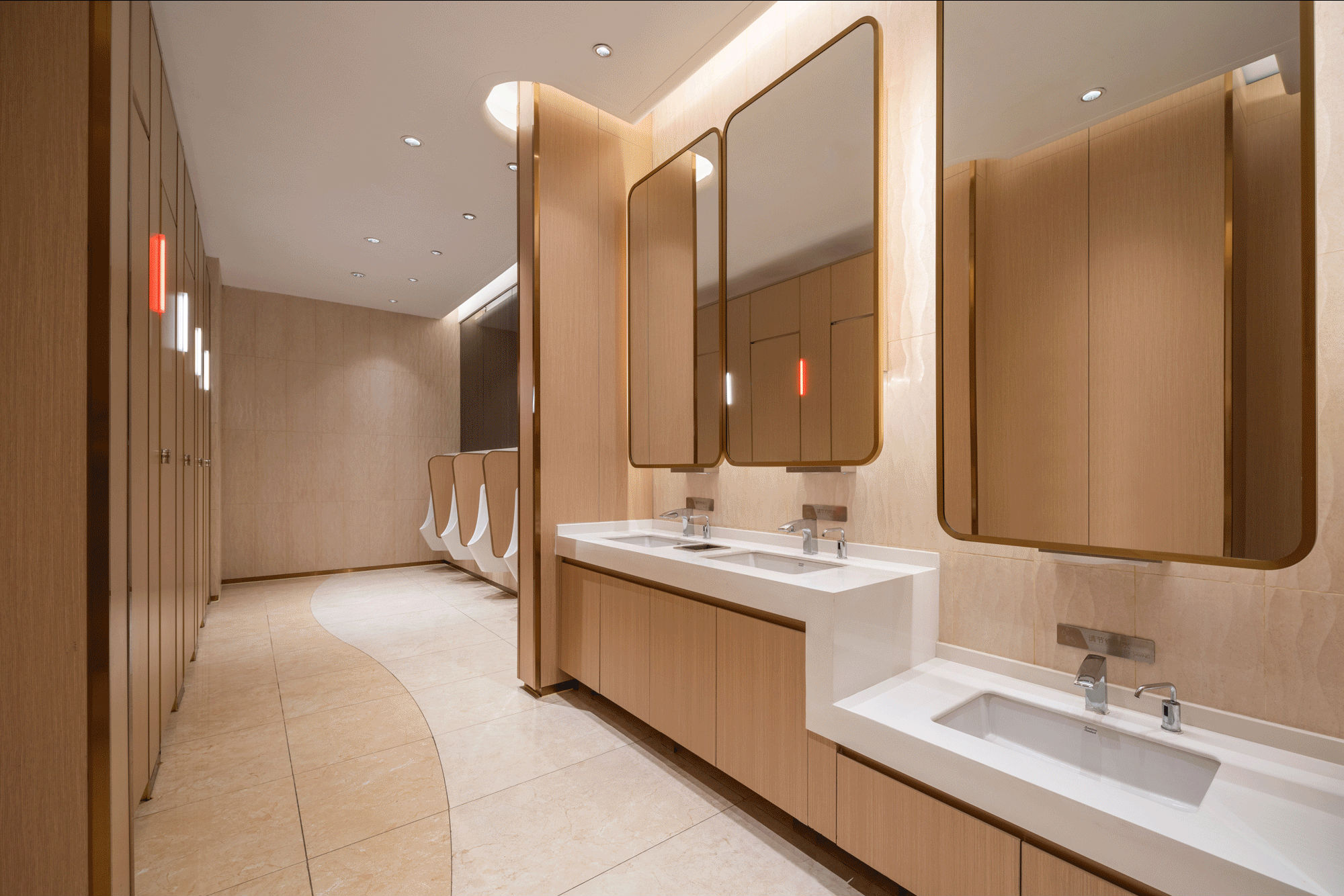

▲不同場景的衛生間和母嬰室提供多元、人性化的服務

改造難點

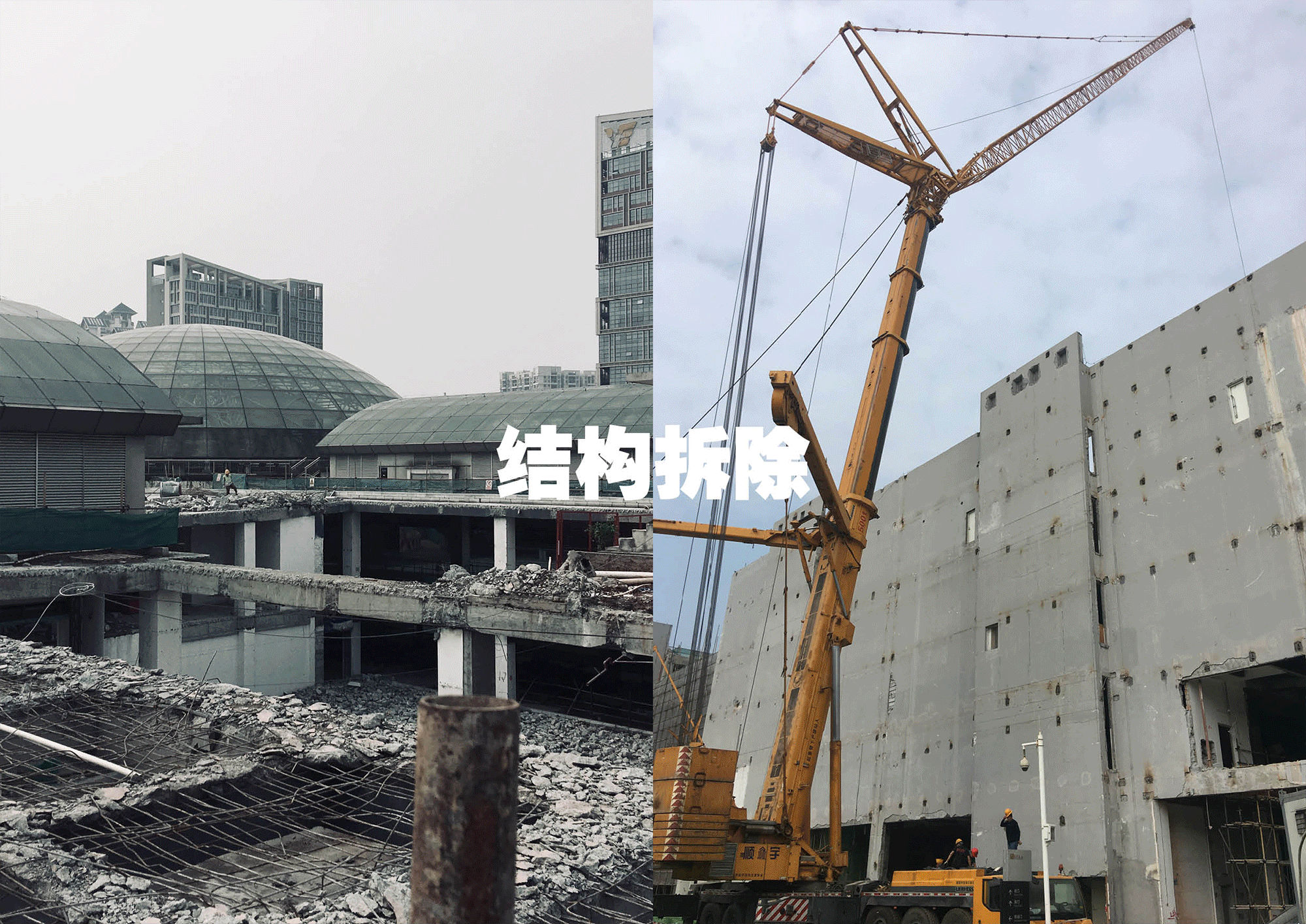

悅匯城改造的工程，共拔掉柱子36根，拆除樓板17000平方米，加固柱子1196根，加固梁4340條，約占原結構柱梁總量的22%，其中電影院區域涉及3層樓板的拆除重建，原西南入口鋼制網架重達110噸。其改造工程復雜、時間緊迫、專業交叉，都需要我們建筑師團隊及時反饋和快速應變，而建筑師駐場能夠最直觀的直面所有現場的問題，建筑師的任務不僅僅是停留在項目圖紙上。

?

▲改造記錄 ? DYML?

存量改造的時代，如何以“認同感”獲得重生??

夜景 ? 吳鑒泉

公共空間是城市人居環境的重要組成元素，是一個城市生活的容器和載體。當城市發展導致的變遷和飽和，一定程度會稀釋出舊城區和存量建筑。對舊城區進行城市更新和存量改造的任務，使其回歸當代城市感的營造是建筑師值得探討的課題。其中商業舊改屬于舊城改造類型之一，其使命不僅是盤活存量項目，更為目前國內存量商業建筑改造探索和尋求一條明確、可操作的路徑，利用建筑改造和城市更新的方式延續城市的歷史和文化，探求創新項目與文化歷史的平衡點。無論是建筑功能、設備老化、結構損壞、業態過時等，都是悅匯城或者其他改造項目所面臨的實際問題。經過600天改造后的悅匯城，自然而然成為了廣州荔灣區一個城市形象的窗口，使得城市的社交空間得以延續和發展，我們也希望來此的居民也能在此重新獲得記憶，收獲一份認同和獨特的體驗。

?

夜景 ? 吳鑒泉?

?

▲悅匯城開業后吸引大量市民到訪 ? 何明智

?

項目名稱：悅匯城

業主：越秀地產

項目地點：廣東省廣州市西灣路150號

項目類型：購物中心

項目面積：280,000 平方米

完工時間：2020年9月26日

建筑設計公司：大奕明亮建筑事務所（www.dy-ml.com）

設計范圍：建筑、外立面、室內改造設計

設計服務：總建筑師、概念至擴初設計、施工圖審核、施工現場協調

主創設計師：Josh Goh

設計團隊：華亮（建筑設計主管）、何明智（室內設計主管）、陸夢（外立面設計主管）、奧德慕、徐韞、張丁文、母麗矯、洪暢、陶俊熹、鐘其豪、繆熾煌、譚宏宇、陳君洛

攝影師：吳鑒泉、何明智

建筑設計院：廣州城建開發設計院有限公司

景觀設計：廣州城建開發設計院有限公司

燈光設計：RDI瑞國際

幕墻深化單位：深圳市中深建裝飾設計工程有限公司

施工單位：中建五局安裝工程有限公司

結構顧問：廣州瀚華
